| Marka Adı: | NUOYING |
| Model Numarası: | NYRD803 |
| Moq: | 1 bilgisayar |
| fiyat: | $359~$599/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
NYRD803 Yüksek Doğruluk 0-35m Radar Seviye Ölçüsü Boynuz Tip 6.8GHz 4-20mA Radar Seviye Göndericisi Karıştırılmamış Sıvılar için
NYRD803 Radar seviyesindeki vericinin çalışma prensibi
Giriş:
Anten yansıyan mikro darbeleri alır ve elektronik devreye aktarır.Mikroprosesör sinyali işliyor ve malzeme yüzeyinde mikro darbeler tarafından üretilen yankıyı tanımlıyor. Doğru yankı sinyali tanıma darbeler yazılımı ile tamamlanır ve doğruluk milimetre seviyesine ulaşabilir.D=C×T/2 ((C ışık hızıdır)
Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L: L=E-D.
Çıktı:
Boş tank yüksekliği E (= sıfır noktası), tam tank yüksekliği F (= tam ölçek) ve bazı uygulama parametrelerini girerek ayarlanır.Uygulama parametreleri otomatik olarak ölçüm ortamına ayarlar., 4-20mA çıkışa karşılık gelir.
NYRD803 Radar Seviyesi Göndericisi Tasarım Özellikleri
Müşterinin gereksinimlerine göre çeşitli süreç bağlantı modları ve algılama bileşenleri türleri özelleştirilebilir.
Nabız çalışma modu ile ürün son derece düşük emisyon gücüne sahiptir ve insan vücudu ve çevreye zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.
NYRD803 Radar Seviye İletici Teknik Parametreleri
| Ürün modeli | NYRD803 |
| Tipik uygulama |
Hareketsiz. sıvılar |
| Anten malzemesi | 304 |
| Anten tipi | Boynuz Anten |
| Ölçme aralığı | 35m |
| Ölçüm doğruluğu | ±3mm |
| Güç kaynağı | 24VDC (iki kablolu) |
| Orta sıcaklık | -40~+130°C |
| Süreç bağlantısı | Fil, flens (ihtiyaçlı) |
| Süreç basıncı | -0,1~4,0MPa |
| Koruma sınıfı | IP67 |
| Patlama geçirmez sınıf | Exia II CT6 (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Elektriksel arayüz | M20*1.5, 1⁄2 ′′NPT |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

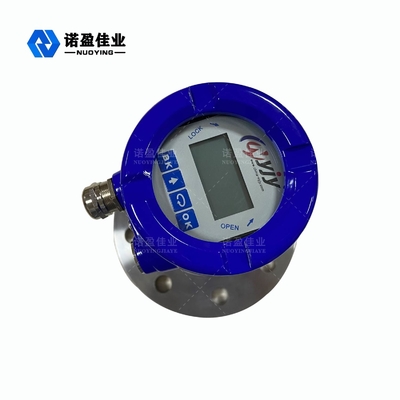

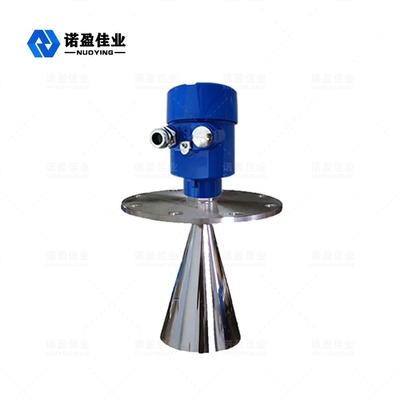

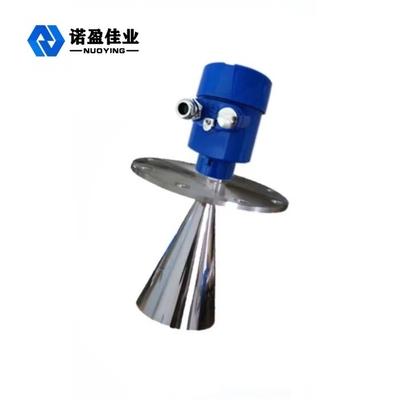

NYRD803 6.8GHz Radar Seviye Göndericisi İlgili Resimler
