Ürün ayrıntıları:
|
| Başvuru: | Kaplamalı, şişirilebilir ve bulamaç dahil çoğu sıvı için uygundur. | Malzeme: | 304.316L (isteğe bağlı) |
|---|---|---|---|
| Çatal uzunluğu: | 44mm,100mm, (isteğe bağlı) | Güç kaynağı: | 4VDC,220VAC |
| Çalışma sıcaklığı: | çatal -40 -+130 °C | süreç stresi: | < 2.0MPa |
| Proses bağlantısı: | Diş, Flanş (isteğe bağlı) | koruma seviyesi: | IP67 |
| Vurgulamak: | 316L tuning çatal seviye sensörü,tuning çatal seviye sensörü 220VAC,220VAC titreşimli prob seviye anahtarı |
||

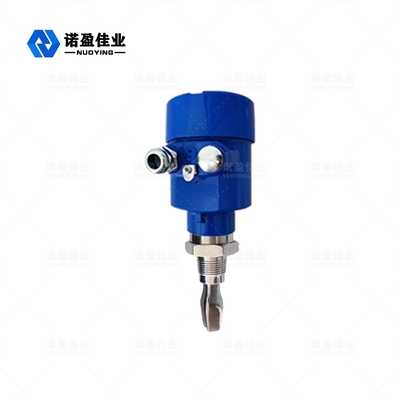

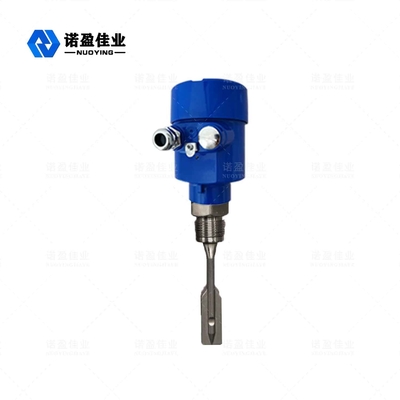

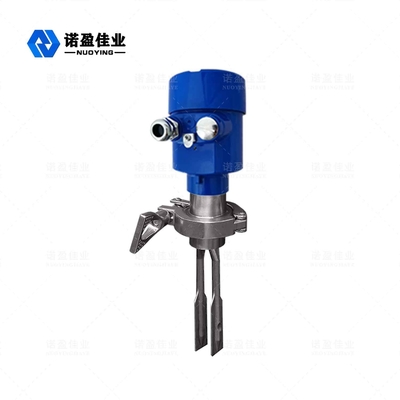

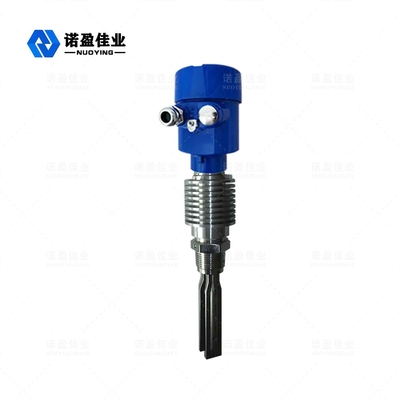

NYYCUK Ayar Çatalı seviye Seviye Kontrol Anahtarı
İşletme Prensip
NYYCUK ayar çatalı seviye anahtarı, yeni bir seviye anahtarı türüdür.Titreşim çatalı prensibi kullanılarak tasarlanmış ve üretilmiştir.Bu, üzerinde diyapazonun açılıp kapandığı, diyapazonu piezoelektrik çip boyunca süren ve titreşim sinyalini dolaştıran ve indüksiyon çubuğu ile rezonansa giren başka bir piezoelektrik çip tarafından titreşim sinyalini alan bir indüksiyon çubuğu tabanıdır.Malzeme endüksiyon çubuğu ile temas ettiğinde, titreşim sinyali küçülür ve kontrol devresi rezonans durana kadar elektrik bağlantı sinyali verir.Endüktif çubuğun duyarlılığının ön uçtan arka koltuğa doğru azalması doğal prensibinden dolayı, tanktaki malzeme namlu ile biriktiğinde endüktif çubuğun dibine temas eder Koltuk oturduğunda herhangi bir hata sinyali yoktur. arkada veya boşalırken.Kısacası, ayar çatalı, belirli bir frekans ve genliğe sahip olan piezoelektrik kristalin uyarılması altında mekanik titreşim üretir.Titreşim çatalı sıvı veya katıya daldırıldığında titreşim frekansı ve genliği değişecektir.Bu frekans değişikliği elektronik alt devre tarafından algılanır ve bir anahtar miktarı verir.
Teknik parametre
| Uygulamalar | kaplamalı, şişirilebilir ve sulu çamur dahil çoğu sıvı için uygun Çatal malzemesi: 304.316L (isteğe bağlı) |
| Çatal uzunluğu | 44mm,100mm (gerektiği gibi özelleştirilebilir) |
| Güç kaynağı | 24VDC, 220VAC |
| Çalışma sıcaklığı | çatal -40 〜+130 °C, enstrümantasyon -40 〜+80 °C |
| dielektrik yoğunluğu | N 0.7g/cm3 (sıvı), >0.1g/ cm3 (katı) |
| süreç stresi | < 2.0MPa |
| Proses bağlantısı | dişli, flanş (isteğe bağlı) |
| koruma seviyesi | IP67 |
| patlama sınıfı | Exd IIBT4 (isteğe bağlı) |
| sinyal çıkışı | SPDT röle çıkışı |
Tasarım özellikleri
◎ Orta yoğunlukta katı toz veya serbestçe akabilen parçacıkları ölçmek için uygundur.Hemen hemen tüm sıvı ortamlar için de geçerli olan bu ayar çatalı seviye şalterleri serisi, yüksek/düşük arıza güvenlik limit şalterleri, taşma veya boş çalışma koruması, pompa kontrolü, akışlı / akışsız ekran boruları vb. ile çeşitli seviyelerde ölçülebilir. .
◎Köpük, girdap akımı ve gazın etkisinden arındırılmış, çeşitli kaplarda her türlü katı madde seviyesi ve sıvı seviyesinin sabit nokta alarmı veya kontrolü için uygundur.Farklı durumlarda birden fazla model kullanılabilir.Uzun hizmet ömrü, istikrarlı performans, güvenli ve güvenilir
◎Güçlü uyarlanabilirlik-ölçülen malzemenin farklı elektrik parametreleri vardır ve yoğunluğun ölçüm üzerinde hiçbir etkisi yoktur.Ölçekleme, çalkalama, türbülans, kabarcıklar, titreşim, orta viskozite, yüksek sıcaklık, yüksek basınç ve diğer olumsuz koşullar algılamayı etkilemez.
◎Ayar gerekmez: dielektrik sabiti ve yoğunluktan etkilenmez, bu nedenle ölçülen herhangi bir sıvı için alan ayarı gerekmez.
◎Bakım gerektirmez: akort çatal anahtarının algılama işlemi elektronik devre ile tamamlanır, hareketli parça yoktur, kurulduktan ve çalıştırıldıktan sonra nokta ayarı gerekmez.
