Ürün ayrıntıları:
|
Başvuru: | Sıvı | Malzeme: | paslanmaz çelik |
---|---|---|---|
Çatal uzunluğu: | 44 mm | Güç kaynağı: | 24VDC,220VAC |
Çalışma sıcaklığı: | çatal -40 -+130 °C | süreç stresi: | < 2.0MPa |
Proses bağlantısı: | Diş, Flanş (isteğe bağlı) | sinyal çıkışı: | SPDT, SPST, PNP, NPN |
Vurgulamak: | Patlama Korumalı Titreşimli Çatal Anahtarı,Titreşimli Çatal Anahtarı SPST,SPST çatal tipi seviye sensörü |

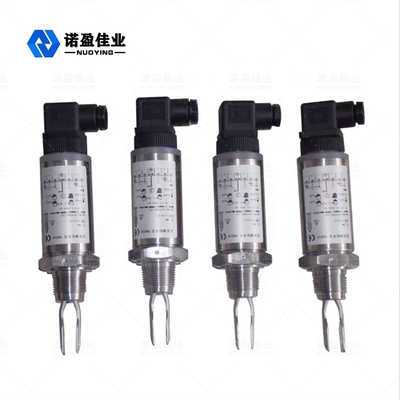

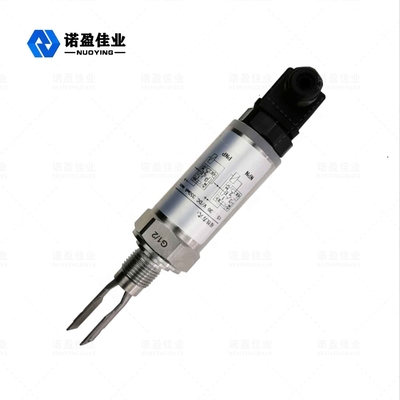

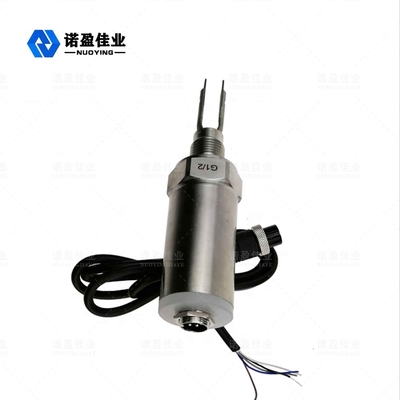

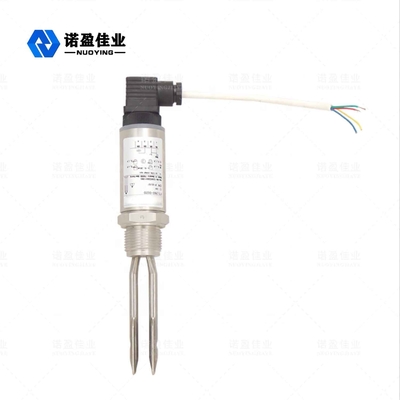

NYYCUK Ayar Çatalı seviye Seviye Kontrol Anahtarı
İşletme Prensip
Çatal seviye anahtarına genellikle ayar çatalı seviye ölçer veya ayar çatalı seviye kontrolörü denir, çünkü esas olarak endüstriyel üretimdeki farklı bağlantılarda çatal seviye ölçeri ayarlandığında, gerçek anahtar rol farklıdır, insanlar alışılmış olarak birçok farklı isim olarak adlandırılır.Ayar çatalı seviye anahtarı, esas olarak durum seviyesini ölçmek için ayar çatalı rezonans prensibini kullanan bir tür seviye anahtarıdır, benzersiz çatal tasarımı ve doğal titreşim özellikleri, ayar çatalının otomatik temizleme işlevini sağlayabilir ve malzemenin asılı kalmasını maksimum ölçüde önleyebilir. .
Çatal seviye şalteri yeni bir seviye kontrol şalteridir, esas olarak yükseklik seviyesini ölçmek için titreşim prensibi ile çatal akort ederek yapılır.Ayar çatalı seviye kontrolörünün çalışma prensibi, ayar çatalı tabanına monte edilmiş bir çift piezoelektrik kristal aracılığıyla ayar çatalının belirli bir rezonans frekansında titreşmesini sağlamaktır.Titreşim çatalı ölçülen ortam ile temas ettiğinde, titreşimli çatalın frekansı ve genliği değişecektir.Bu değişiklikler akıllı devre tarafından algılanacak, işlenecek ve bir anahtarlama sinyaline dönüştürülecektir.
Teknik parametre
Uygulamalar | Sıvı |
Çatal uzunluğu | 44 mm (gerektiği gibi özelleştirilebilir) |
Malzeme | Paslanmaz çelik |
Güç kaynağı | 24VDC, 220VAC |
Çalışma sıcaklığı | çatal -40 〜+130 °C, enstrümantasyon -40 〜+85 °C |
dielektrik yoğunluğu | N 0.7g/cm3 (sıvı), >0.1g/ cm3 (katı) |
süreç stresi | < 2.0MPa |
Proses bağlantısı | dişli, flanş (isteğe bağlı) |
koruma seviyesi | IP67 |
patlama sınıfı | Exd IIBT4 (isteğe bağlı) |
sinyal çıkışı | SPDT,SPST,PNP,NPN |
Tasarım özellikleri
◎ Orta yoğunlukta katı toz veya serbestçe akabilen parçacıkları ölçmek için uygundur.Hemen hemen tüm sıvı ortamlar için de geçerli olan bu ayar çatalı seviye şalterleri serisi, yüksek/düşük arıza güvenlik limit şalterleri, taşma veya boş çalışma koruması, pompa kontrolü, akışlı / akışsız ekran boruları vb. ile çeşitli seviyelerde ölçülebilir. .
◎Köpük, girdap akımı ve gazın etkisinden arındırılmış, çeşitli kaplarda her türlü katı madde seviyesi ve sıvı seviyesinin sabit nokta alarmı veya kontrolü için uygundur.Farklı durumlarda birden fazla model kullanılabilir.Uzun hizmet ömrü, istikrarlı performans, güvenli ve güvenilir
◎Güçlü uyarlanabilirlik-ölçülen malzemenin farklı elektrik parametreleri vardır ve yoğunluğun ölçüm üzerinde hiçbir etkisi yoktur.Ölçekleme, çalkalama, türbülans, kabarcıklar, titreşim, orta viskozite, yüksek sıcaklık, yüksek basınç ve diğer olumsuz koşullar algılamayı etkilemez.
◎Ayar gerekmez: dielektrik sabiti ve yoğunluktan etkilenmez, bu nedenle ölçülen herhangi bir sıvı için alan ayarı gerekmez.
◎Bakım gerektirmez: akort çatal anahtarının algılama işlemi elektronik devre ile tamamlanır, hareketli parça yoktur, kurulduktan ve çalıştırıldıktan sonra nokta ayarı gerekmez.
Başvuru
