Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100,0 | Kalibrasyon aralığı: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100,0 |
|---|---|---|---|
| Kesinlik: | ± 0.002 g /cc (± 2 kg/m3) ，±0.5% | tekrarlanabilirlik: | ± 0.001 g /cc (± 0.2 kg/m3) ±0.1% |
| Çalışma Basıncı: | 0~4Mpa | Çalışma sıcaklığı: | -40~130℃，-50~150℃ |
| Güç kaynağı: | 24VDC，≥50 mA | sinyal çıkışı: | 4-20 mA，0-1000Hz，RS485 Modbus RTU |
| Vurgulamak: | PN40 FDM Çatal Yoğunluk Ölçer,FDM Çatal Yoğunluk Ölçer 24VDC,24VDC Bulamaç yoğunluk vericisi |
||

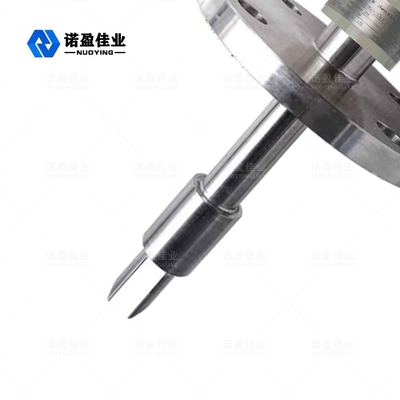

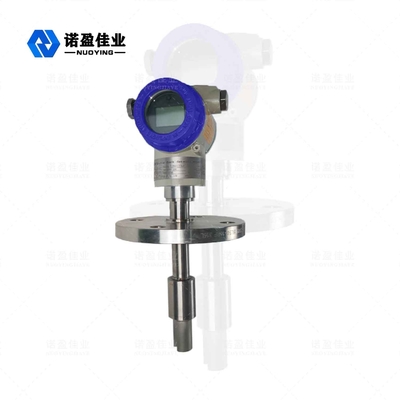

NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer
NYDEgeçmeli yoğunluk ölçer, geçmeli kurulumu benimser ve boru hatlarında yaygın olarak kullanılır.Açık tanklardaki ve kapalı tanklardaki ortamın yoğunluğu, ortama yerleştirilen sensörün ayar çatalı tarafından alınan titreşim frekansı ile doğrudan belirlenir.Sensörün yerleşik sıcaklık sensörü, bunun için sıcaklık telafisi sağlar.
Uygulama kapsamı: Eklenti yoğunluk ölçer, gerçek zamanlı olarak çevrimiçi yoğunluk algılaması yapabilir.Temel parametre olarak yoğunluğu olan ürünlerin proses kontrolü veya referans olarak katı yüzdesi veya konsantrasyon yüzdesi ile kalite kontrolü için kullanılabilir.Tipik endüstriler arasında, özellikle yukarıdaki endüstrilerde çok ürünlü boru hatlarının arayüz tespiti ve karıştırılmasında kullanılan petrokimya endüstrisi, şarap endüstrisi, gıda endüstrisi, ilaç endüstrisi ve mineral işleme (kil, karbonat, silikat vb.) bulunur. yoğunluk tespiti, reaktörün son nokta izlemesi ve ayırıcının arayüz tespiti.
NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer Teknik parametreler
| Ölçüm aralığı | 0 – 2.5 g /cc (0 – 2500 kg/m3),0~100.0% |
| Kalibrasyon aralığı | 0 – 2.5 g /cc (0 – 2500 kg/m3),0~100.0% |
| ölçüm doğruluğu | ± 0.002 g /cc (± 2 kg/m3) ,±0.5% |
| tekrarlanabilirlik | ± 0.001 g /cc (± 0.2 kg/m3) ±0.1% |
| Orta sıcaklık aralığı | -50℃~+150℃ |
| çalışma basıncı | 4mpa |
| Akışkan viskozite aralığı | 0–600 cP |
| Sıcaklık katsayısı | ＜ 0.1 kg/m3/℃(±0.5%) Düzeltmeden sonra |
| stres etkisi | ihmal edilebilir |
| Dahili sıcaklık sensörü | Dijital sensör |
| ıslanan malzeme | 316L,2205 Paslanmaz çelik,哈 C,Titanyum alaşımı |
| Çatal gövde kaplaması | Standart PTFE veya PFA |
| Güç kaynağı | 24VDC,≥50 mA |
| Analog sinyal çıkışı | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
| Çıkış doğruluğu (20℃) | Okumanın ±%0,1'i veya ±%0,05 FS |
| Çıkış tekrarlanabilirliği (-40~+85℃) | ± %0,05 FS |
| Proses bağlantısı | DIN 50 PN16 DIN 50 PN40 |
| IDF ve RJT sıhhi | |
| Koruma seviyesi | IP67 |
| kabuk | Alüminyum alaşım |
NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer İşletme Prensip
Sensör, bileşen titreşimi ilkesine göre çalışır ve bileşen parçası, ayar çatalının ölçülen sıvıya daldırılmış kısmıdır.Titreşim çatalı parçası, çatal gövdesinin alt ucuna sabitlenmiş dahili bir piezoelektrik cihaz aracılığıyla titreşime neden olur.Salınım frekansı, çatal gövdesinin diğer ucuna sabitlenmiş ikincil bir piezoelektrik cihaz tarafından algılanır ve ardından sinyal, üstteki devre tarafından yükseltilir.Sıvının yoğunluğu, ölçülen sıvı akarken titreşim frekansı ile yakından ilişkilidir.Ölçülen sıvının yoğunluğu değiştiğinde sıvı akarken titreşim frekansı da değişir.Aşağıdaki denklem sayesinde ölçülen sıvının yoğunluğu doğru bir şekilde hesaplanabilir.
D= K0+K1T+K2T2
D= Ölçülen ortamın kalibre edilmemiş yoğunluğu (kg/m3)
T= Titreşim frekansı (μ s).
K0, K1, K2= sabit
Yoğunluk algılama sürecinde, NYDE eklenti yoğunluk ölçer, sıcaklığın ölçülen ortamın yoğunluğu (D) üzerindeki etkisini otomatik olarak telafi edebilir ve basıncın yoğunluk üzerinde önemli bir etkisi yoktur.
NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer Tasarım özellikleri
◎ Tank, boru hattı, akış veya statik orta yoğunluk ölçümü için uygundur.Yüksek sıcaklık, düşük sıcaklık, kirlilik içeren ve yüksek viskoziteli ortamı ölçmek için uygundur.
◎ Mikroişlemci tabanlı elektronik dönüştürme cihazı, entegre sinyal işleme, hesaplama ve teşhis işlevleri.
◎ Sıvı yoğunluğunun ve sıcaklığının sürekli çevrimiçi ölçümü, yüksek hassasiyet, daha güvenli ve güvenilir, doğrudan üretim süreci kontrolü için kullanılabilir.
◎ PC ile doğrudan RS485 arabirimi üzerinden haberleşebilir.Kullanıcılar doğrudan düğümleri yapılandırabilir, arızaları teşhis edebilir ve verileri çevrimiçi olarak kaydedebilir.
◎ Yoğunluk ve sıcaklık ölçülürken temel yoğunluk, konsantrasyon yüzdesi, kütle yüzdesi, hacim yüzdesi ve diğer parametreler hesaplanabilir.
Mükemmel aşırı basınç koruma yapısı, üstün sıcaklık kararlılığı, tam kaynak contası, sağlam ve güvenilir tasarım.
◎ Kurulumu ve kullanımı kolay, sıvıyı takın, okumayı görüntüleyebilir.
◎ Kolay bakım, düzenli temizlik gerektirmez.
◎ Standart referans kaynağı olmadan kalibrasyon, laboratuvar kalibrasyonu yok, proses kesintisi yok.
◎ Kendinden güvenli tip tehlikeli sahalarda kullanılabilir ve sıhhi tip gıda üretim sahalarına kurulabilir.
