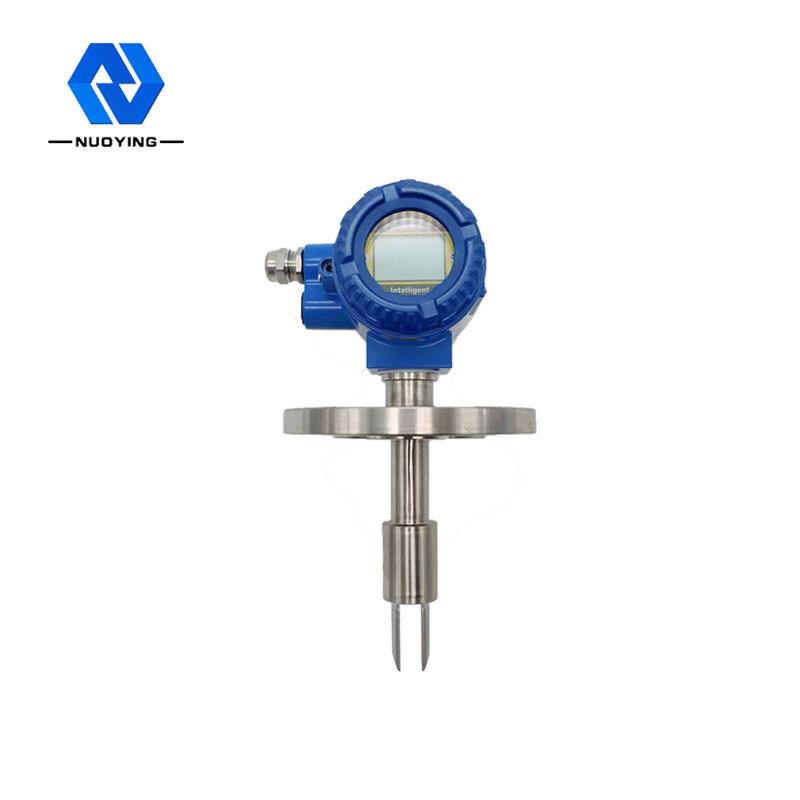

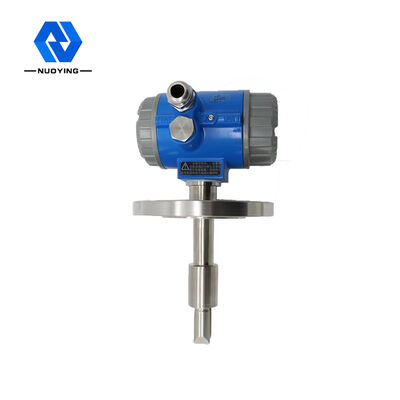

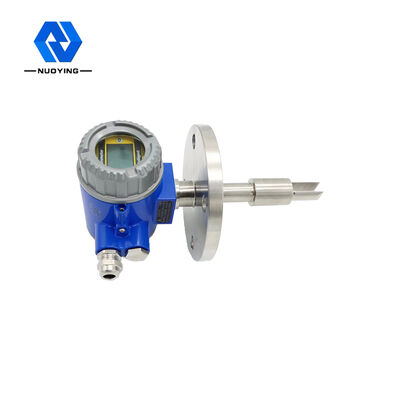

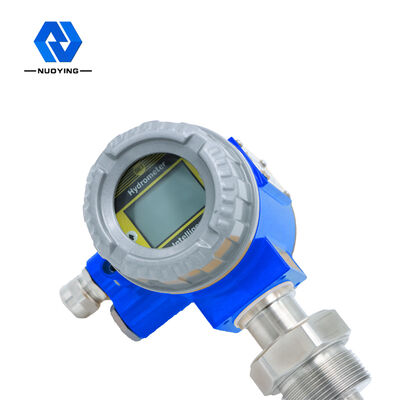

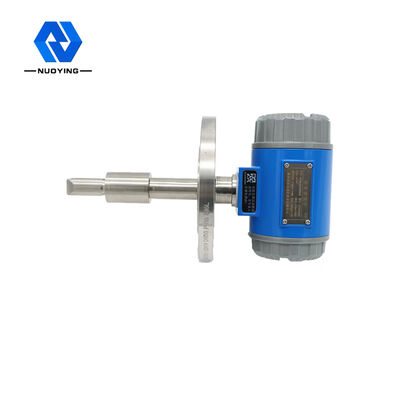

NYM PN40 FDM Fork Density Meter Patlama Kanıtlı 24VDC 0 ¢ 600CP

NYMD Tuning Fork Rezonans yoğunluk ölçer

NYDEPlug-in yoğunluk ölçerini plug-in kurulumunu benimsiyor ve boru hatlarında yaygın olarak kullanılıyor.Açık tanklar ve kapalı tanklardaki ortamın yoğunluğu, ortamın içine yerleştirilen sensörün ayar çatalı tarafından alınan titreşim frekansıyla doğrudan belirlenir.Sensörün yerleşik sıcaklık sensörü için sıcaklık tazminatı sağlar.

Uygulama kapsamı: Plug-in yoğunluk ölçümcüsü gerçek zamanlı olarak çevrimiçi yoğunluk algılamasını gerçekleştirebilir.Temel parametresi olarak yoğunluk veya referans olarak katı yüzdesi veya konsantrasyon yüzdesi ile kalite kontrolü olan ürünlerin süreç kontrolü için kullanılabilir.Tipik endüstriler arasında petrokimya endüstrisi, şarap endüstrisi, gıda endüstrisi, ilaç endüstrisi ve mineral işleme endüstrisi (tıpkı kil, karbonat, silikat vb.),Özellikle yukarıdaki endüstrilerde çoklu ürün boru hatlarının arayüz algılama ve karıştırılmasında kullanılır., reaktörün son noktasının izlenmesi ve ayırıcının arayüz algılaması.

NYMD Tuning Fork Rezonans yoğunluk ölçer Teknik Parametreler

NYMD Tuning Fork Rezonans yoğunluk ölçer Çalışan İlke

Sensör bileşen titreşim prensibine dayanarak çalışır ve bileşen parçası ölçülen sıvıya batırılmış ayar çatalının parçasıdır.Düzenleyici çatal parçası çatal gövdesinin alt ucunda sabitlenmiş bir iç piyezoelektrik cihaz aracılığıyla titreşim uyandırırSalınım frekansı çatal gövdesinin diğer ucuna sabitlenmiş ikincil bir piezoelektrik cihaz tarafından tespit edilir ve sonra sinyal üstteki devre tarafından güçlendirilir.Sıvının yoğunluğu, ölçülen sıvının akışında titreşim frekansıyla yakından ilişkilidir.Ölçülen sıvının yoğunluğu değiştiğinde, sıvının akışında titreşim frekansı da değişir.ölçülen sıvının yoğunluğu doğru bir şekilde hesaplanabilir.

D= K0+K1T+K2T2

D= Ölçülen ortamın kalibre edilmemiş yoğunluğu (kg/m3)

T = titreşim sıklığı (μs).

K0, K1, K2= sabit

yoğunluk algılama işleminde, NYDE takma yoğunluk ölçüm cihazı, sıcaklığın ölçülen ortamın yoğunluğu (D) üzerindeki etkisini otomatik olarak telafi edebilir.ve basınç yoğunluğa önemli bir etkisi yoktur.

NYMD Tuning Fork Rezonans yoğunluk ölçer Tasarım Özellikleri

◎ Tank, boru hattı, akış veya statik ortam yoğunluğu ölçümü için uygundur. Yüksek sıcaklık, düşük sıcaklık, kirlilik içeren ve yüksek viskozluk ortamı ölçümü için uygundur.

◎ Mikroprosesör tabanlı elektronik dönüşüm cihazı, entegre sinyal işleme, hesaplama ve teşhis fonksiyonları.

◎ Sıvı yoğunluğun ve sıcaklığın sürekli çevrimiçi ölçümü, yüksek hassasiyet, daha güvenli ve güvenilir, doğrudan üretim süreci kontrolü için kullanılabilir.

◎ Kullanıcılar doğrudan düğümleri yapılandırabilir, hataları teşhis edebilir ve çevrimiçi olarak verileri kaydedebilir.

◎ Densite ve sıcaklığı ölçerken temel yoğunluk, konsantrasyon yüzdesi, kütle yüzdesi, hacim yüzdesi ve diğer parametreler hesaplanabilir.

Mükemmel aşırı basınç koruma yapısı, üstün sıcaklık istikrarı, tam kaynak mühürü, sağlam ve güvenilir tasarım.

◎ Kurulumu ve kullanımı kolaydır, sıvıyı yerleştirmek okuma görüntüleyebilir.

◎ Kolay bakım, düzenli temizlik gerekmez.

◎ Standart referans kaynağı olmadan kalibrasyon, laboratuvar kalibrasyonu, süreç kesintisi yok.

◎ İçsel olarak güvenli tip tehlikeli alanlarda kullanılabilir ve sağlık tipi gıda üretim alanlarında kurulabilir.
