Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100,0 | Kalibrasyon aralığı: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100,0 |
|---|---|---|---|
| Kesinlik: | ± 0.002 g /cc (± 2 kg/m3) ，±0.5% | tekrarlanabilirlik: | ± 0.001 g /cc (± 0.2 kg/m3) ±0.1% |
| Çalışma Basıncı: | 0~4Mpa | Çalışma sıcaklığı: | -40~130℃，-50~150℃ |
| Güç kaynağı: | 24VDC，≥50 mA | sinyal çıkışı: | 4-20 mA，0-1000Hz，RS485 Modbus RTU |
| Vurgulamak: | Modbus RTU Ayar Çatalı Yoğunluk Ölçer,Rezonans Sıvı Yoğunluk Sensörü,Modbus Sıvı Yoğunluk Ölçer |
||

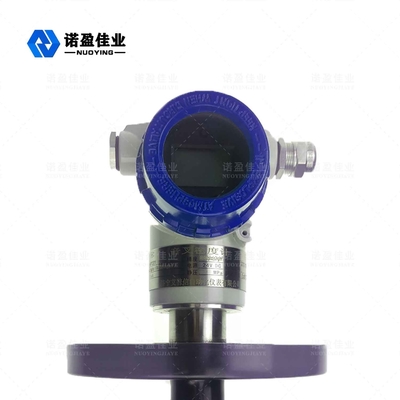

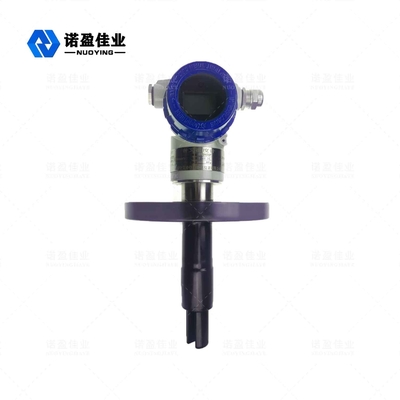

NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer 4~20Ma Veya RS485 Modbus RTU 24VDC
NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer
NYDEgeçmeli yoğunluk ölçer, geçmeli kurulumu benimser ve boru hatlarında yaygın olarak kullanılır.Açık tanklardaki ve kapalı tanklardaki ortamın yoğunluğu, ortama yerleştirilen sensörün ayar çatalı tarafından alınan titreşim frekansı ile doğrudan belirlenir.Sensörün yerleşik sıcaklık sensörü, bunun için sıcaklık telafisi sağlar.
Uygulama kapsamı: Eklenti yoğunluk ölçer, gerçek zamanlı olarak çevrimiçi yoğunluk algılaması yapabilir.Temel parametre olarak yoğunluğu olan ürünlerin proses kontrolü veya referans olarak katı yüzdesi veya konsantrasyon yüzdesi ile kalite kontrolü için kullanılabilir.Tipik endüstriler arasında, özellikle yukarıdaki endüstrilerde çok ürünlü boru hatlarının arayüz tespiti ve karıştırılmasında kullanılan petrokimya endüstrisi, şarap endüstrisi, gıda endüstrisi, ilaç endüstrisi ve mineral işleme (kil, karbonat, silikat vb.) bulunur. yoğunluk tespiti, reaktörün son nokta izlemesi ve ayırıcının arayüz tespiti.
NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer Teknik parametreler
| Ölçüm aralığı | 0 – 2.5 g /cc (0 – 2500 kg/m3),0~100.0% |
| Kalibrasyon aralığı | 0 – 2.5 g /cc (0 – 2500 kg/m3),0~100.0% |
| ölçüm doğruluğu | ± 0.002 g /cc (± 2 kg/m3) ,±0.5% |
| tekrarlanabilirlik | ± 0.001 g /cc (± 0.2 kg/m3) ±0.1% |
| Orta sıcaklık aralığı | -50℃~+150℃ |
| çalışma basıncı | 4mpa |
| Akışkan viskozite aralığı | 0–600 cP |
| Sıcaklık katsayısı | ＜ 0.1 kg/m3/℃(±0.5%) Düzeltmeden sonra |
| stres etkisi | ihmal edilebilir |
| Dahili sıcaklık sensörü | Dijital sensör |
| ıslanan malzeme | 316L,2205 Paslanmaz çelik,哈 C,Titanyum alaşımı |
| Çatal gövde kaplaması | Standart PTFE veya PFA |
| Güç kaynağı | 24VDC,≥50 mA |
| Analog sinyal çıkışı | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
| Çıkış doğruluğu (20℃) | Okumanın ±%0,1'i veya ±%0,05 FS |
| Çıkış tekrarlanabilirliği (-40~+85℃) | ± %0,05 FS |
| Proses bağlantısı | DIN 50 PN16 DIN 50 PN40 |
| IDF ve RJT sıhhi | |
| Koruma seviyesi | IP67 |
| kabuk | Alüminyum alaşım |
NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer İşletme Prensip
Sensör, bileşen titreşimi ilkesine göre çalışır ve bileşen parçası, ayar çatalının ölçülen sıvıya daldırılmış kısmıdır.Titreşim çatalı parçası, çatal gövdesinin alt ucuna sabitlenmiş dahili bir piezoelektrik cihaz aracılığıyla titreşime neden olur.Salınım frekansı, çatal gövdesinin diğer ucuna sabitlenmiş ikincil bir piezoelektrik cihaz tarafından algılanır ve ardından sinyal, üstteki devre tarafından yükseltilir.Sıvının yoğunluğu, ölçülen sıvı akarken titreşim frekansı ile yakından ilişkilidir.Ölçülen sıvının yoğunluğu değiştiğinde sıvı akarken titreşim frekansı da değişir.Aşağıdaki denklem sayesinde ölçülen sıvının yoğunluğu doğru bir şekilde hesaplanabilir.
D= K0+K1T+K2T2
D= Ölçülen ortamın kalibre edilmemiş yoğunluğu (kg/m3)
T= Titreşim frekansı (μ s).
K0, K1, K2= sabit
Yoğunluk algılama sürecinde, NYDE eklenti yoğunluk ölçer, sıcaklığın ölçülen ortamın yoğunluğu (D) üzerindeki etkisini otomatik olarak telafi edebilir ve basıncın yoğunluk üzerinde önemli bir etkisi yoktur.
NYDE Ayar Çatalı Rezonans Yoğunluk Ölçer Mekanik kurulum
Boru yoğunluk sensörünün aksine, geçmeli yoğunluk ölçerin çatal kısmı tamamen kapatılmamıştır.
Boru duvarı veya konteyner
Duvarın sıvı üzerindeki sınır etkisi ve ölçüm ortamının kendisinin viskozite etkisi, bu etkilerin sensörün ölçüm kalibrasyonu üzerinde belirli bir etkisi olacaktır.Bunların üstesinden gelmek için, farklı ortamlar için, aynı koşullar altında seçimi kolaylaştırmak için montaj yöntemini ve boru çapını önceden özetledik ve belirledik.
|
Kurulum standart |
T şeklinde yan açıklık eklenti kurulumu |
T şeklinde yandan açılan geri çekilebilir kurulum | |
|
Talimat |
Çatal gövdesi doğrudan ana sıvıya girer |
Çatal gövdesi, ana sıvıdan kaçınmak için boru hattının yanına geri çekilir ve geri çekilir. 25 mm |
|
| Akış hızı | Çataldan geçen akış hızı 0-1m/s'dir. | Ana boru akış hızı 1-5m/s'dir. | |
| viskozite aralığı | Maksimum 600Cp | Maksimum 100cP (özel durumlarda 250cP'ye kadar) | |
| Sıcaklık | -50-150℃ | -50-150℃ | |
|
Ana boru boyutu |
≥ Yatay boru hattı 100mm (4″); ≥ Dikey boru 150mm (4″); |
≥50mm(2") |
|
|
eksiklik |
Şunlar için geçerli değildir: Kararsız akış hızı Ana boru çapı DN100'den küçüktür |
1. | Flokülent solüsyon (pulpa vb.) |
| 2. | Kararsız akış hızı | ||
| 3. | Konik viskoziteli çözümler | ||
| 4. | Ana boru çapı DN50'den küçüktür | ||
| 5. | Sıcaklık etkisinin önemli olduğu durumlar | ||
Akış hızının hesaplanması
V = Q / (1/4 *π *d2) Örnek: Akış hızı 20m3/h, boru çapı 100mm
V = 20 / 3600 /(1/4 * 3.14 * 0.1 * 0.1)= 0.7 M/sn
Yükleme konumu
Yoğunluk ölçerin doğru ölçüm yapabilmesi ve kararlılık gösterebilmesi için, ölçülen ortamın akış hızı 1m/s'den büyük olmamalı ve yoğunluk ölçerin takıldığı boru hattının çapı, buna eşit veya daha büyük olmalıdır. 159 mm.Yoğunluk ölçerin konumu, pompadan mümkün olduğunca uzağa kurulmalı ve mesafe tercihen 5 m'den fazla olmalıdır;Akış hızı 1 m/s'den büyük olduğunda, genişletilmiş çaplı kurulumu kullanın.Akış hızı 1m arttığında yoğunluk ölçerin boru çapı 1,5 kat artar.Cihazın önünde ≥ 600 mm düz boru bölümü ve cihazın arkasında ≥ 300 mm düz boru bölümü olmalıdır.Akışkan, çatal gövdesinden akarken laminer bir durumdadır,
Şekilde gösterildiği gibi: yatay boru hattının yatay montajı
Konsantrik redüktör dikey boru Doğrudan sıvıya yerleştirin
Eşmerkezli redüktör yatay boru Yatay boru üstten görünüm
