Ürün ayrıntıları:
|
| İletim mesafesi: | ≤1000m | Menzil oranı: | 1:10,1:20 |
|---|---|---|---|
| doğruluk derecesi: | ±%1.5R，±%1,R | iletişim çıkışı: | Rs485 haberleşme MODBUS protokolü, HART haberleşme arayüzü |
| Ortam nemi: | %5~%90 | Ölçülen ortam sıcaklığı: | -30~80℃ |
| Çıkış sinyali: | Darbe frekansı sinyal çıkışı: Düşük seviye 0.8V'un altında, yüksek seviye 8V İki telli, üç telli | Güç kaynağı: | 24VDC, 220VAC (opsiyonel) |
| Vurgulamak: | Yüksek Hassasiyetli Türbin Akış Vericisi,Türbin Akış Vericisi Patlama Korumalı,220VAC türbin akış sensörü |
||

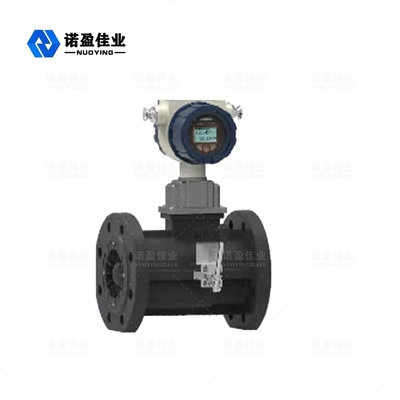

NYLD-G Gaz Elektromanyetik Debimetre
NYLD-Ggaz türbini debimetre, gaz mekaniği, akışkanlar mekaniği teorileri ile optimize edilmiş, yurtiçinde ve yurtdışında gelişmiş akış ölçer teknolojisi tarafından geliştirilen sıcaklık, basınç, akış sensörü ve akıllı akış toplayıcıyı entegre eden yeni nesil yüksek hassasiyetli, yüksek güvenilirlikli gaz hassas ölçüm ölçerdir. ve mükemmel düşük basınç ve yüksek basınç ölçüm performansına sahip elektromanyetikler.
Çeşitli sinyal çıkış modlarına ve sıvı bozulmalarına karşı düşük hassasiyete sahiptir ve doğal gaz, kömür gazı, sıvılaştırılmış gaz, hafif hidrokarbon gazı ölçümünde yaygın olarak kullanılır.
Bu tür türbin debimetresi, patlamaya dayanıklılık derecesine sahip patlamaya dayanıklı bir üründür: ExdIICT6
NYLD-G Gaz Elektromanyetik Debimetre Teknik parametreler
Temel parametreler
| Metrecalibre (mm) ve bağlantı modu |
DN50, DN80,DN100,DN150,DN200,DN250, DN300mm kalibre flanş bağlantılı DN25,DN40, DN65,DN125mm özelleştirilebilir |
| doğruluk derecesi | ±1.5%R,±%1.1R |
| Menzil oranı | 1:10,1:20 |
| Sayaç malzemesi | Gövde: alüminyum döküm veya 304 paslanmaz çelik;çark: yüksek kaliteli alüminyum alaşımı;ekran: alüminyum döküm |
| Ölçülen ortam sıcaklığı | -30°C ~ +80°C, |
| Ortam durumu | Sıcaklık: -20 °C ~ +60 °C, bağıl nem %5~90.atmosferik basınç |
| Güç kaynağı |
Harici güç kaynağı: 24VDC Dahili güç kaynağı: 3.6Vlityum pil |
|
Çıkış sinyali |
Darbe frekansı sinyal çıkışı: düşük seviye 0.8V'un altında, yüksek seviye 8V İki telli, üç telli 4-20mA akım çıkışı |
|
Bulaşma mesafe |
≤1000m |
|
sinyal kablosu arayüz |
İç dişli M20×1.5 |
| Koruma sınıfı | IP65 |
|
Patlamaya dayanıklı Seviye |
Exd II CT6 |
Teknik parametreler
| Model özellikleri Aralığı |
Nominal çap DN |
Akış aralığı m3/h |
Nominal basınç Mpa |
Kesinlik |
basınç kaybı Qmax'ta kPa |
| NYLD-G-25 A | 25 | 2.5 ~25 |
1.6 2.5 4.0 |
1. 5 derece (Qmin ~qtx ±3% qtx~Qmax ±1.5%) 1.0 derece (Qmin ~qtx ±2% qtx~Qmax ±1.0%) |
0,5 0,8 |
| NYLD-G-40 A | 40 | 5 ~ 50 | |||
|
NYLD-G-50 A B |
50 |
6~65 10~100 |
|||
| NYLD-G-65 A | 65 | 15~200 |
0,8 1.2 2.2 |
||
|
NYLD-G -80 A B |
80 |
13~250 20~400 |
|||
|
NYLD-G -100A B NYLD-G -125 A |
100
125 |
20 ~400 32~650 25~700 |
0,3 0.7 1.9 |
||
|
NYLD-G -150A B C |
150 |
32 ~650 50~1000 80~1600 |
1.6 2.5 |
0,6 1.0 1.7 |
|
|
NYLD-G -200 A B C |
200 |
50 ~ 1000 80~1600 130~2500 |
0,3 0,6 1.5 |
||
|
NYLD-G -250 A B C |
250 |
80 ~ 1600 130~2500 200~4000 |
0,4 0,6 2.0 |
||
|
NYLD-G -300A B C |
300 |
130 ~2500 200~4000 320~6500 |
0,4 1.0 2.4 |
Not: maksimum akış hızındaki (Q) basınç kaybı, normal basınç altında kuru hava (yoğunluk yaklaşık 1,2 kg/m) ile ölçülen değerdir, qt = 0.2Qmax.
NYLD-G Gaz Elektromanyetik Debimetre İşletme Prensip
Akışkan akış ölçerden geçtiğinde, kılavuz kanadın (veya doğrultucunun) hareketi ile doğrultulur ve hızlandırılır.Pervane akışkan akış yönüne bir açıda olduğundan, bu sırada türbin bir dönme momenti oluşturur.Sürtünme torku ve sıvı direnci torkunun üstesinden geldikten sonra türbin dönmeye başlar.Belirli bir akış aralığında, türbin dönüşünün açısal hızı, sıvının hacim akış hızı ile orantılıdır.Elektromanyetik indüksiyon ilkesine göre, eşzamanlı olarak dönen iletişim plakasından sıvının hacim akışıyla orantılı bir darbe sinyali indüklemek için manyetik duyarlı bir sensör kullanılır.Bu sinyal ses düzenleyiciye gönderilir ve sıcaklık, basınç gibi sinyallerle birlikte işlenir ve LCD ekranda görüntülenir.Yapı prensibi Şekil 1'de gösterilmiştir.
4.2 Hacim düzeltici Çalışma Prensip
Hacim düzeltici, sıcaklık, basınç algılama analog kanalı, akış algılama dijital kanalı, mikro işlem ünitesi, likit kristal sürücü devresi ve diğer yardımcı devrelerden oluşur ve harici bir sinyal arayüzü ile donatılmıştır. Gönderilen çok kanallı sinyalleri dönüştürdükten ve işledikten sonra Her sensörden sinyaller, çeşitli sinyallerin yerel gösterimini ve uzaktan iletimini gerçekleştirmek için gaz denklemine göre işlem için formüle getirilir.
Gaz denklemi şu şekilde yazılabilir:
Neresi:
Vo — standart koşulun altındaki hacim (m3);
V - çalışma koşulundaki3 hacim (m3);
P=Pa+Pg — akış ölçer basınç algılama noktasındaki mutlak basınç (kPa);
Pa — yerel atmosfer basıncı (kPa);
Pg—debimetre basınç algılama noktasının sayaç basıncı (kPa);
P0 — standart atmosfer basıncı (101.325kPa)
T0 — standart koşul altında mutlak sıcaklık (kullanıcı gereksinimlerine göre 273.15K olabilen 293.15K);
T — ölçülen ortamın mutlak sıcaklığı (27315+t)K;
t - ölçülen ortamın sıcaklığı (°C);
Fz—Gaz sıkıştırma katsayısı
Zn — standart durumda gaz sıkıştırma katsayısı
Zg - çalışma koşullarında gaz sıkıştırma katsayısı;
NYLD-G Gaz Elektromanyetik Debimetre Tasarım özellikleri
■ 1:20'ye (veya daha geniş) kadar yüksek hassasiyet, iyi tekrarlanabilirlik ve geniş aralık oranı;
■Entegre tip yeni doğrultucu kullanın, ön ve arka düz boru bölümleri için gereksinimler daha düşüktür (ön ≧5DN, arka ≧3DN);
■Uzun süreli rulman çalışmasının güvenilirliğini sağlamak için özenle tasarlanmış toz geçirmez bir yapı kullanın;
■Güvenilir yakıt ikmali, kolay bakım ve güzel görünüm sağlamak için benzersiz bir yakıt doldurma sistemi ile tasarlanmıştır;
■Teknik göstergeler I509951-1993 gereksinimlerini karşılar, gövdenin uzunluğu 3DN'dir ve tüm makine uluslararası ileri seviyeye ulaşmıştır;
■Akış ölçerin hacim düzelticisi, çeşitli kurulum modlarında kolayca okunabilen yaklaşık 350 derece serbestçe döndürülebilir.
■Düşük hız, yüksek ömür, düşük basınç kaybı, yüksek hassasiyet;
■Ölçülen gazın sıcaklığını, basıncını ve akışını algılayabilen ve akışı otomatik olarak izleyip telafi edebilen ve sıkıştırma katsayısını düzeltebilen yüksek hassasiyetli sıcaklık, basınç, akış sensörü ve hacim düzelticiyi entegre eder.Sayacın gerçek zamanlı veri tabanı vardır ve merkezi veri toplama ve gerçek zamanlı yönetimi kolaylaştırmak için RS485 arayüzü ve sayaç okuma ağı aracılığıyla iletişim kurar;
■Güçlü yazılım işlevleri ve üstün performans ile yüksek performanslı mikroişlemci ve modern dijital filtreleme teknolojisini kullanın;
■Kayan nokta hesaplamasını ve beş segmentli sayaç katsayısının otomatik düzeltmesini kullanın ve arızası var;kendi kendine teşhis ve alarm fonksiyonu;
■Dahili ve harici güç kaynağı ve düşük güç tüketimi ile mikro güç yüksek teknolojisini kullanın;
■Çoklu sinyal çıkış fonksiyonları ile yerel ekran akış değeri;
■Yüksek kontrastlı üç satırlı bir LCD ekran kullanın, standart kümülatif akış, standart hacim akışı, çalışma hacmi akışı, orta sıcaklık, basınç değeri ve pil kapasitesi yüzdesini Çince istemiyle görüntüleyebilir;
■Gerçek zamanlı veri depolama fonksiyonu ile pil değiştirildiğinde veya aniden kapandığında veri kaybını önleyebilir.Kapanma durumunda dahili parametreler kalıcı olarak kaydedilebilir.
■Patlamaya dayanıklı işleviyle, patlamaya dayanıklı işareti ExdIIC6'dır.
