Ürün ayrıntıları:
|
| İletim mesafesi: | ≤1000m | Menzil oranı: | 1:10,1:20 |
|---|---|---|---|
| doğruluk derecesi: | ±%1.5R，±%1,R | iletişim çıkışı: | Rs485 haberleşme MODBUS protokolü, HART haberleşme arayüzü |
| Ortam nemi: | %5~%90 | Ölçülen ortam sıcaklığı: | -30℃~80℃ |
| Çıkış sinyali: | Darbe frekansı sinyal çıkışı: Düşük seviye 0.8V'un altında, yüksek seviye 8V İki telli, üç telli | Güç kaynağı: | Harici güç kaynağı: 24VDC Dahili güç kaynağı: 3.6V lityum pil |
| Vurgulamak: | üç telli Patlamaya Dayanıklı Akış Ölçer,24VDC Akış Ölçer 4-20mA,24VDC türbin tipi su akış ölçer |
||

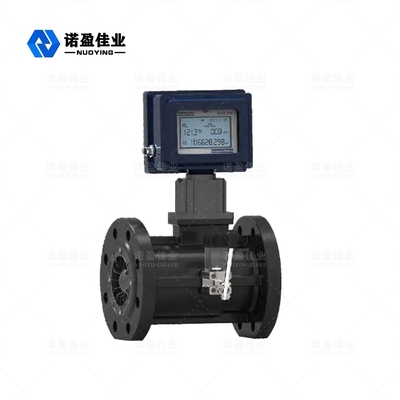

NYLD-GZ Tipi Gaz Türbini DEBİMETRE Güvenlik - Patlama Korumalı Yüksek Hassasiyet
NYLD-GZTip Gaz Türbini Elektromanyetik Debimetre
NYLD-GZtip gaz türbini debimetresi, gaz türbini akış sensörünü ve elektronik hacim düzelticiyi entegre eder.Çalışma koşulu akışını ve toplam hacmi algılayabilir ve görüntüleyebilir.Teknik performans, yerli ileri düzeyde olup, buhar ve basınçlı hava gibi endüstrilerde gaz ölçümü ve testinde yaygın olarak kullanılan GB/T18940/IS09951 standardına uygundur.
NYLD-GZTip Gaz TürbiniElektromanyetik Debimetre modelleme
| NYLD-GZ | Akıllı gaz türbini akış ölçer (standart koşullu hacim tipi, sıcaklık, basınç kompanzasyonu ile) | |
| Akıllı gaz türbini vericisi (çalışma koşulu hacim tipi) | ||
|
kalibre |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm(standart dışı, uzun sipariş süresi) DN 40mm(standart dışı, uzun sipariş süresi) DN 50 mm DN 65mm(standart dışı, uzun sipariş süresi) DN 80mm DN 100 mm DN 125mm(standart dışı, uzun sipariş süresi) DN 150mm DN 200mm DN 250mm(standart dışı, uzun sipariş süresi) DN 300mm |
|
Menzil |
A B C |
Standart aralık Genişleme aralığı Genişleme aralığı |
| doğruluk derecesi |
01 02 |
1.5 derece 1.0 derece |
|
Çıkış modeli |
A B C |
Darbe çıkışı, IC kart darbe çıkışı, alarm çıkışı 4-20mA akım, darbe çıkışı, IC kart çıkışı, alarm çıkışı 4-20mA akım, darbe çıkışı, IC kart çıkışı, alarm çıkışı, RS485 haberleşme |
| Patlamaya dayanıklı sınıf |
N E |
Standart tip, patlamaya dayanıklı olmayan Patlamaya dayanıklı tip, ExdⅡCT6 |
NYLD-GZTip Gaz TürbiniElektromanyetik Debimetre İşletme Prensip
Akışkan akış ölçerden geçtiğinde, kılavuz kanadın (veya doğrultucunun) hareketi ile doğrultulur ve hızlandırılır.Pervane akışkan akış yönüne bir açıda olduğundan, bu sırada türbin bir dönme momenti oluşturur.Sürtünme torku ve sıvı direnci torkunun üstesinden geldikten sonra türbin dönmeye başlar.Belirli bir akış aralığında, türbin dönüşünün açısal hızı, sıvının hacim akış hızı ile orantılıdır.Elektromanyetik indüksiyon ilkesine göre, eşzamanlı olarak dönen iletişim plakasından sıvının hacim akışıyla orantılı bir darbe sinyali indüklemek için manyetik duyarlı bir sensör kullanılır.Bu sinyal ses düzenleyiciye gönderilir ve sıcaklık, basınç gibi sinyallerle birlikte işlenir ve LCD ekranda görüntülenir.Yapı prensibi Şekil 1'de gösterilmiştir.
4.2 Hacim düzeltici Çalışma Prensip
Hacim düzeltici, sıcaklık, basınç algılama analog kanalı, akış algılama dijital kanalı, mikro işlem ünitesi, likit kristal sürücü devresi ve diğer yardımcı devrelerden oluşur ve harici bir sinyal arayüzü ile donatılmıştır. Gönderilen çok kanallı sinyalleri dönüştürdükten ve işledikten sonra Her sensörden sinyaller, çeşitli sinyallerin yerel gösterimini ve uzaktan iletimini gerçekleştirmek için gaz denklemine göre işlem için formüle getirilir.
Gaz denklemi şu şekilde yazılabilir:
Neresi:
Vo — standart koşulun altındaki hacim (m3);
V - çalışma koşulu altındaki hacim (m3);
P=Pa+Pg — akış ölçer basınç algılama noktasındaki mutlak basınç (kPa);
Pa — yerel atmosfer basıncı (kPa);
Pg—debimetre basınç algılama noktasının sayaç basıncı (kPa);
P0 — standart atmosfer basıncı (101.325kPa)
T0 — standart koşul altında mutlak sıcaklık (293.15K, kullanıcı gereksinimlerine göre 273.15K olabilir);
T — ölçülen ortamın mutlak sıcaklığı (27315+t)K;
t - ölçülen ortamın sıcaklığı (°C);
Fz—Gaz sıkıştırma katsayısı
Zn — standart durumda gaz sıkıştırma katsayısı
Zg - çalışma koşullarında gaz sıkıştırma katsayısı;
