Ürün ayrıntıları:
|
| Akış sınırı: | 0~20~1600 m3/sa | Nominal basınç: | 1.0MPa,1.6MPa |
|---|---|---|---|
| Kesinlik: | ±1.0%R，±1.5%R | Malzeme: | Alüminyum allo, Alüminyum |
| Nominal çap: | DN20~DN200 | Ölçülen ortam sıcaklığı: | -20℃~60℃ |
| Patlamaya dayanıklı Sınıf: | ExdIIBT6 | Koruma Sınıfı: | IP65 |
| Vurgulamak: | 1Mpa Kökler Türbin Akış Ölçer,Alüminyum Kökler Akış Ölçer,1Mpa türbin akış vericisi |
||

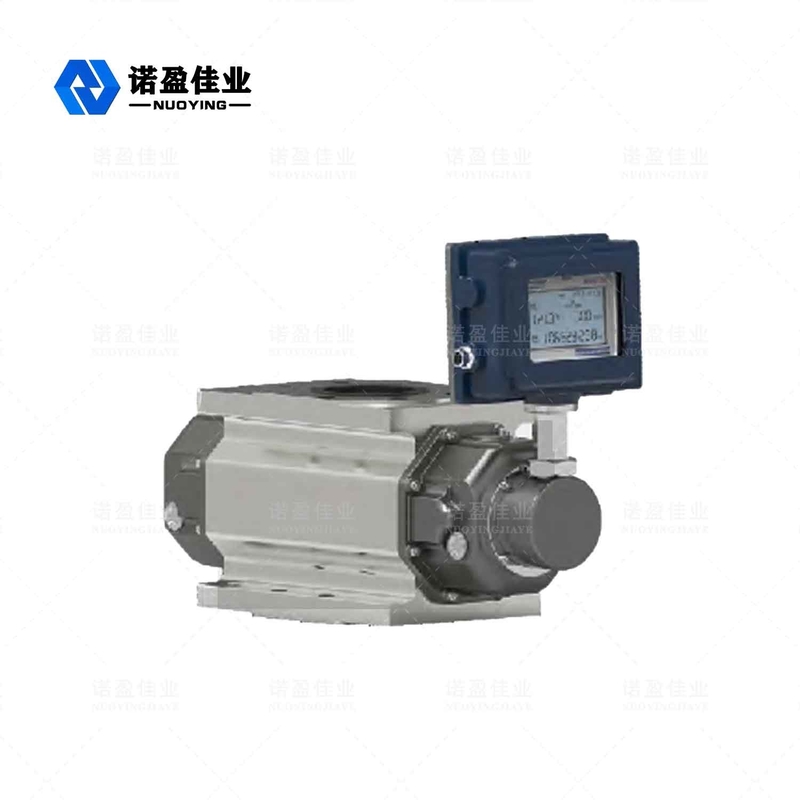

NYLD-LGQ Gaz Kökleri Debimetre
NYLD-LGQgaz kökleri akış ölçer, 100 yılı aşkın bir süredir hacim ölçer olarak kullanılmaktadır.Yüksek hassasiyet, geniş aralık, küçük hacim, hafiflik, uygun kurulum ve bakım, güvenilir ve dayanıklı hizmet ömrü gibi özellikleri ile doğalgaz, kömür gazı, hava ve diğer gaz debimetrelerinde yaygın olarak kullanılmaktadır. İdeal bir debimetredir. kentsel gaz, petrol sahası kimyasal, bilimsel araştırma ve yurtiçinde ve yurtdışında diğer bölümler için cihaz.
NYLD-LGQ Gaz Kökleri Debimetre Teknik parametreler
| Model Şartnamesi |
Nominal çapDN mm) |
Akış sınırı (m3/h) |
Başlangıç akışı m3/h |
Baskı yapmak Qmax'ta kayıp |
Nominal basınç MPa |
Kesinlik % |
Menzil |
Malzeme |
| NYLD-LGQ-20A | 25 | 20 | 0.05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | alüminyum alaşım |
| NYLD-LGQ-40A | 40 | 30 | 0.07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0.07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0.1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0.1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0.1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0.12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0.15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0.11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0.11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0.1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0.65 | 350 | 80:1 | Alüminyum | ||
| NYLD-LGQ-150B | 150 | 1000 | 0.76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
NYLD-LGQ Gaz Kökleri Debimetre İşletme Prensip
(1).Akış ölçer 5 parçadan oluşur (bkz. Şekil 1)
(2).Akıllı gaz kökleri debimetre çalışma prensibi (bkz. Şekil 2)
Akıllı gaz kökleri akış ölçer, bir muhafaza, bir eşlenik rotor ve bir akıllı akış toplayıcıdan oluşur.Dolaşan gazın (P girişi>P>çıkış) girişi ve çıkışı arasındaki basınç farkının etkisi altında, konjugat çifti, hassas işlenmiş ayar dişlisi aracılığıyla rotorun doğru göreceli konumunu korur. rotor, rotor ve mahfaza ve rotor ve duvar plakası, sürekli temassız bir sızdırmazlık sağlar.
Rotorun her devri için, ölçüm odasının etkin hacminin dört katı çıktı verir ve rotorun devir sayısı, kümülatif hacmi görüntülemek için manyetik sızdırmazlık kuplaj cihazı ve hız düşürme mekanizması aracılığıyla akıllı akış toplayıcıya iletilir. çıkış gazı.(Şekil sadece bir çeyrek çevrimi göstermektedir).
(3). Akıllı akış toplayıcı çalışma prensibi
Akıllı akış toplayıcı, sıcaklık ve basınç algılama analog kanalı, akış sensörü kanalı ve mikroişlemci ünitesinden oluşur ve çeşitli sinyallerin çıkışı için harici bir sinyal arayüzü ile donatılmıştır.Akıllı akış toplayıcıdaki mikroişlemci, gaz denklemine göre sıcaklık ve basınç kompanzasyonu ve sıkıştırma faktörü düzeltmesi gerçekleştirir.Gaz denklemi aşağıdaki gibidir:
Neresi:
Qn: standart koşul altında hava debisi (m3/h);
Qg: çalışma koşulunda hava debisi (m3/h);
Pg: debimetre basınç algılama noktasındaki sayaç basıncı (KPa)
Pa: yerel atmosfer basıncı (KPa);
Tg: ortamın mutlak sıcaklığı(273.15 + t) (K);
t: ölçülen ortam sıcaklığı (°C);
Zn: standart koşul altında sıkıştırma faktörü;
Zg: çalışma koşullarında sıkıştırma faktörü;
Tn: standart durumda mutlak sıcaklık (273.15+20) (K);
Pa: yerel atmosfer basıncı (KPa);
Pn: standart atmosfer basıncı (101.325KPa);
P: P = Pa + Pg.
Not: Doğal gaz Zn/Zg=Fz2 için Fz, süper sıkıştırma faktörü olarak adlandırılır.Bu ürün, CNPC standardının SY/T6143-1996 formülüne göre hesaplanır.
