Ürün ayrıntıları:
|
Nominal Çap (mm) ve Bağlantı yöntemi: | 4,6,10,15,20,25,32,40 (dişli bağlantı) 15,20,25,32,40 (dişli ve flanşlı bağlantı) 50,65,80,100,125,1 | Çevre koşulları: | Sıcaklık:-10~+55℃, Bağıl Nem: 5%~90% Atmosfer Basıncı:86~106Kpa |
---|---|---|---|
Doğruluk sınıfı: | Normal doğruluk ±%1R, ±%0,5R, En yüksek doğruluk ±%0,2 R | Sinyal İletim Hattı: | STVPV 3×0.3 (üç telli), 2×0.3(iki telli) |
Ölçüm Aralığı Oranı: | 1:10,1:15,1:20 | Enstrüman malzemesi: | 304 paslanmaz çelik; 316L paslanmaz çelik; vb. |
Patlamaya dayanıklı Sınıf: | ExdIIBT6 | Koruma Sınıfı: | IP65 |
Vurgulamak: | Yüksek Hassasiyetli Türbin Akış Ölçer,Türbin Akış Ölçer Sensörü 1000m,1000m türbin gaz sayacı |
NYLDtürbin Akış ölçer
NYLDtürbin akış ölçer (Kısaltılmış TUF), Anemoskop ve Su sayacını da içeren ana Çark Akış Ölçer türüdür.TUF, Sensör ve Dönüştürme Gösterisinden oluşur.Sensör, akış değerini ve birikimli akış değerini tahmin etmek için çok kanatlı rotor ile sıvının ortalama hızına tepki verir.Rotorun hızı (veya daireleri), okuma cihazı ile kayıtları görüntülemeden ve iletmeden önce mekanizma, elektromanyetik indüksiyon, fotoelektrik yoluyla alınabilir.
Amerika'nın ilk TUF patentini 1886 başlarında duyurduğu söyleniyor. 1914'teki patent, TUF akış değerinin frekansla ilgili olduğunu kaydetti.1938'de geliştirilen ilk TUF, uçaktaki yakıt akışını ölçmek için uygulanır.Jet motorunun ve sıvı jet yakıtının yüksek doğrulukta, hızlı tepki veren akış ölçüm cihazı talep etmesi acil olduğu için, ikinci dünya savaşının sonuna kadar endüstride kullanılması nihayet sağlanmıştır.Günümüzde petrol, kimya, savunma, bilim, ölçme vb. alanlarda yaygın olarak kullanılmaktadır.
NYLDserisi Türbin Debimetreler, basit yapı, hafiflik, yüksek doğruluk, iyi tekrarlanabilirlik, esnek reaksiyon, uygun kurulum/bakım/uygulama vb. özelliklere sahip yeni nesil türbin debimetresini üretmek için gelişmiş tasarımla bütünleşen lider teknolojiyi kullanır. kinematik viskozitesi 5*10-6㎡/s'nin altında olan ve lif, tane vb. kirlilikleri olmayan ve paslanmaz çelik 1Cr18Ni9Ti,2Cr13 ve A12O3 ile aşındırıcı etkileşimi olmayan sıvıyı ölçmek için uygulanır ve contadaki sert alaşım borular.5*10-6㎡/sn üzerindeki kinematik sıvı, debimetrenin gerçek sıvı kalibrasyonundan sonra ölçülebilir.Değer kontrolünde, siren fazla olduğunda, özel gösterge enstrümanı ile koordineli olarak kullanılabilir.Bu nedenle, akış değerini ölçmek ve enerji tasarrufu yapmak için ideal bir araçtır.
NYLDtürbin Akış ölçer Temel Parametreler / Teknik Özellikler
Teknik özellik
Nominal Çap (mm) ve Bağlantı yöntemi |
4,6,10,15,20,25,32,40 (diş bağlantısı) 15,20,25,32,40 (diş ve flanş bağlantısı) 50,65,80,100,125,150,200 ( flanş bağlantılı) |
Doğruluk sınıfı |
Normal doğruluk ±1%R, ±0.5%R, En yüksek doğruluk ±%0,2 R |
Ölçüm Aralığı Oranı | 1:10,1:15,1:20 |
Enstrüman malzemesi | 304 paslanmaz çelik;316L paslanmaz çelik;vb. |
Orta Sıcaklık(℃) | -20 ~ +120 ℃ |
Çevre koşulları |
Sıcaklık:-10~+55℃, Bağıl Nem: 5%~90% Atmosfer Basıncı:86~106Kpa |
Sinyal Çıkışı |
Sensör: darbe frekansı sinyali, düşük seviye≤0.8V yüksek seviye≥8V. Verici: akım sinyali 4~20mA DC iki tel |
Besleme Gücü |
Sensör: +12V DC, +24V DC (isteğe bağlı) Dönüştürücü: +24V DC Sahne görüntüleme tipi ölçer: 3.2V Lityum hücre |
Sinyal İletim Hattı | STVPV 3×0.3 (üç telli), 2×0.3(iki telli) |
İletim Mesafesi | ≤1000m |
Sinyal Hattı Arayüzü | İç dişli M20×1.5 |
Patlamaya dayanıklı Sınıf | ExdIIBT6 |
Koruma Sınıfı | IP65 |
Sıvı için ölçüm aralığı ve Çalışma basıncı
Nominal Çap (mm) |
Normal Debi (m3/h) |
Genişleyen akış hızı (m3/sa) |
Düzenli tolerans basıncı (Mpa) |
Özel tolerans basıncı (Mpa) (flanş bağlantısı) |
DN4 | 0,04—0,25 | 0,04—0,4 | 6.3 | 12, 16, 25 |
DN6 | 0.1—0.6 | 0,06—0,6 | 6.3 | 12, 16, 25 |
DN10 | 0.2—1.2 | 0.15—1.5 | 6.3 | 12, 16, 25 |
DN15 | 0,6—6 | 0,4-8 | 6.3, 2.5(flanş) | 4.0, 6.3, 12, 16, 25 |
DN20 | 0,8-8 | 0.45-9 | 6.3, 2.5(flanş) | 4.0, 6.3, 12, 16, 25 |
DN25 | 1-10 | 0,5—10 | 6.3, 2.5(flanş) | 4.0, 6.3, 12, 16, 25 |
DN32 | 1.5—15 | 0,8—15 | 6.3, 2.5(flanş) | 4.0, 6.3, 12, 16, 25 |
DN40 | 2-20 | 1-20 | 6.3, 2.5(flanş) | 4.0, 6.3, 12, 16, 25 |
DN50 | 4-40 | 2-40 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN65 | 7—70 | 4-70 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN80 | 10-100 | 5-100 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN100 | 20—200 | 10-200 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN125 | 25—250 | 13—250 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN150 | 30—300 | 15—300 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN200 | 80--800 | 40—800 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
Gaz için ölçüm aralığı ve çalışma basıncı
modeli |
Çap (mm) |
Akış hızı (m3/sa) |
İlk Akış Hızı (m3/sa) |
Tolerans basıncı (Mpa) (flanş bağlantısı) |
25A |
25 (1”)
|
0,7-7 | 0,6 | 4.0 Flanş veya Diş |
25B | 1.5—15 | 1.0 | 4.0 Flanş veya Diş | |
25C | 3-30 | 2.0 | 4.0 Flanş veya Diş | |
40A | 40 (1,5”) | 4-40 | 2.5 | 4.0 Flanş veya Diş |
40B | 8-80 | 3 | 4.0 Flanş veya Diş | |
50A | 50 (2”) | 10-100 | 3.5 | 4.0 Flanş |
50B | 15—150 | 4 | 4.0 Flanş | |
80 | 80 (3”) | 15—300 | 4 | 1.6 Flanş |
100 | 100 (4”) | 20—400 | 5 | 1.6 Flanş |
150 | 150 (6”) | 50—1000 | 8 | 1.6 Flanş |
200 | 200 (8”) | 100—2000 | 20 | 1.6 Flanş |
250 | 250 (10”) | 150—3000 | 30 | 1.6 Flanş |
300 | 300 (12”) | 200—4000 | 40 | 1.6 Flanş |
NYLDtürbin Akış ölçer İşletme Prensip
Ölçülen sıvı sensörden akarken, tahrik edilen kanat dönmeye başlar, bu hız borudaki ortalama akışla doğru orantılıdır.Kanat dönüşü, manyetoelastik dönüştürücünün manyetik direnç değerini periyodik olarak değiştirir.Manyetik test bobinindeki manyetik akı, periyodik olarak indüklenen voltaj üretmek için onunla döngüsel olarak değişir, büyüteç tarafından büyütüldükten sonra göstermek üzere ekrana gönderilecek olan darbe sinyalidir.
Türbin Debimetrenin akış hızı denklemi hem pratik hem de teorik olanı içerir:
Qv=f/k
Qm= Svvρ
Qvhacim akış hızını ifade eder, (birim: m3/s)
Qmkütle akış hızını ifade eder (birim ㎏/s)
f : çıkış sinyali frekansına bakın (birim Hz)
k : Debimetre faktörüne bakın, (birim P/m3).
Debimetre faktörü ve akış hızının ilgili eğrisi grafiktedir (Diyagram: Türbin debimetre karakteristik eğrisi).Gördüğünüz gibi, faktör eğrisi doğrusallık ve doğrusal olmayanlık olmak üzere iki kısma ayrılabilir.Doğrusal kısım, yapı, sensörlerin boyutu ve sıvı viskozitesi ile ilgili olan tüm eğrinin üçte ikisini oluşturur.Doğrusal olmayan kısımdaki özellik, sıvının viskozite direnci olan yataktan kaynaklanan sürtünme kuvvetinden etkilenir.Akış hızı, sensörün alt sınırının altına düştüğünde, cihaz faktörü de onunla birlikte hızla artar.Basınç kaybının değeri ve akış hızı, kare ilişkilere benzer.Debi üst limiti aşarsa kavitasyondan korunmaya dikkat edin.Türbin debimetreler benzer yapıya sahip olduklarında eğrileri benzer özellik gösterir ancak farklı sistem hatalarına sahiptir.
Sensör faktörü, sensörün iç akışkan mekanizmasını dikkate almayan ve girilen akış hızı ve çıkış frekansı darbe sinyalleri ile doğrulanabilen kalibrasyon aleti ile belirlenebilir.Böylece sensörü, uygulama için uygun olan bir kara kutu olarak görebiliriz.Ancak, dönüştürme faktörünün (veya alet faktörünün), kalibrasyon koşulunun referans koşulu olduğu bazı koşullara uyması gerektiğini lütfen unutmayın.Bu koşuldan saparsa, faktör değişecektir.Değişiklikler, sensör tipi, boru montaj durumu ve akışkan fiziksel parametreleri açısından belirlenecektir.
Momentum teoremi momentine göre çarkın hareket denklemini sıralayabilir.
Jdwdt=M1-M2-M3-M4
Formülde,
J: çark atalet momenti;
dwdt:dönme ivmesi;
m1: Sıvı tahrikli tork
m2: Viskoz direnç momenti
m3: Yatak sürtünme momenti
m4: Manyetik moment.
Çark sabit hıza göre dönerken, Jdwdt=0 ve M1=M2+M3+M4.Teoride analiz ve deneyde doğrulama yoluyla, formül şu şekilde çıkarılabilir:
n=suluv+B-CQv
Formülde,
n: çark dönüş hızını ifade eder;
Qv: hacimsel debiyi ifade eder;
A: akışkanın fiziksel özellikleri (yoğunluk, viskozite vb. dahil), çark yapısı parametreleri (kanat açısı, çark çapı, akış kanalı kesit alanı vb.) ile ilgili faktörler;
B: üst kanat boşluğu ve sıvı akış hızı dağılımı ile ilgili faktörler;
C: Sürtünme momenti ile ilgili faktör.
Yerli ve yabancı bilim adamları, çeşitli sensör yapılarına ve akışkan çalışma koşullarına uygulanan teoride birçok akış denklemi ortaya koymuşlardır.Şimdiye kadar, türbin aletlerinin hidrodinamik karakteristiği, akışkan fiziksel özelliği ve akış özellikleri ile karmaşık bir ilişkisi olduğu için hala belirsizdir.Örneğin, akış alanında dönen ve simetrik olmayan hız dağılımı göründüğünde, hidrodinamik özellikler çok karmaşıktır.
Bu nedenle enstrüman faktörleri teorik formülle çıkarılamaz, gerçek akış kalibrasyonu ile doğrulanabilir.Ancak teorik formül pratikte önemli olmuştur.Sensör yapısı parametresinin tasarımında ve tahminde ve enstrüman faktörü değiştirme kuralının değerlendirilmesinde talimatta kullanılabilir.
NYLDtürbin Akış ölçer Özellik
NYLDtürbin Akış ölçerKategori
1.NYLD serisi, işlevine göre iki kategoriye ayrılabilir:
2.Fonksiyon resmi:
Türbin akış sensörü/verici
Bu tür ürünlerin sahne görüntüleme işlevi yoktur, yalnızca çıkışı uzak mesafelere iletmek için sinyaller üretir.Akış sinyalleri, darbe veya akım (4-20ma) sinyaline bölünebilir.Bu enstrüman düşük fiyat, yüksek montaj, küçük boyuta sahiptir, bu nedenle bilgisayar kontrol sisteminde kullanılacak ikinci görüntüleyici, PLC, DCS ile eşleşebilir.
Farklı sinyal çıkışlarına göre NYLD-N ve NYLD-A tiplerine ayrılabilir.
NYLD—N sensörü
12--24V DC güç kaynağı, üç telli darbe çıkışı,
yüksek seviye≥8V, düşük seviye≤0.8V, sinyal iletim mesafesi≤1000M.
NYLD—Bir verici
24V DC güç kaynağı, iki telli akım (4—20mA) sinyal çıkışı, sinyal iletim mesafesi≤1000M.

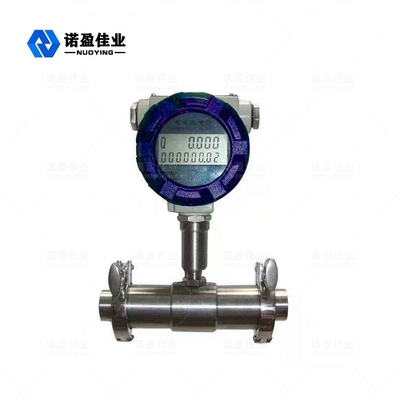

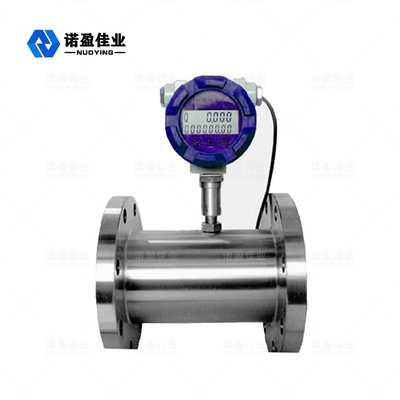

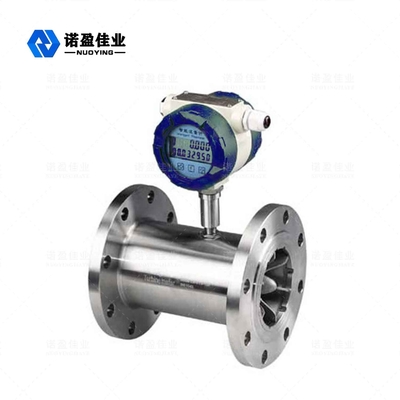

Akıllı entegrasyon türbin debimetresi
Türbin akış sensörü ve birikimli hesaplama görüntüleyici entegrasyonu ile yeni akıllı akış ölçeri oluşturmak için gelişmiş bir süper düşük güç tüketimi tek çipli mikroişlemci teknolojisini benimser.Olay yerinde çift sıralı LCD ekran, kompakt yapı, doğrudan ve net okuma, yüksek güvenilirlik, dış güçten parazit önleme, gök gürültüsü önleme saldırısı ve düşük maliyet gibi birçok belirgin avantajı vardır.
Alet faktörlerinin üç noktası düzeltildi, doğrusal olmayan akıllıca telafi edildi ve olay yerinde revizyon yapıldı.
Yüksek netlikte LCD ekran, hem anlık debiyi (dört geçerli rakam) hem de birikmiş debiyi (sekiz geçerli rakam ve kümülatif debiyi (reset ile sekiz geçerli rakam) aynı anda gösterir. Tüm geçerli veriler on yıl boyunca saklanabilir. Bu tür türbin akış ölçerlerin tümü patlamaya dayanıklı ürünlerdir ve patlamaya dayanıklı sınıf ExdIIB6'dır.
Bu tür türbin debimetreler, besleme gücü ve uzaktan sinyal iletim yöntemleri açısından NYLD—B ve NYLD—C tipine ayrılabilir.
NYLD—B tipi: besleme gücü 3.2V10AH (Lityum pil) sürekli olarak dört yıldan fazla çalışabilir, ancak sinyal çıkışı olmaz.
NYLD—C tipi: dışarıdan 24V DC güç kaynağı, normal iki telli akım sinyali çıkışı (4-20 m A) ve farklı sahne talebine göre RS485 veya HART iletişimi ekleyebilir.
NYLDtürbin Akış ölçerTip Seçimi
modeli | Açıklama | ||||||||||||
NYLD- □/ □/ □/ □/ □/ □/ □ | |||||||||||||
DN (mm)
|
4 |
|
|
|
|
|
|
4mm, normal akış aralığı0.04-0.25m3/h, geniş akış aralığı0.04-0.4m3/H | |||||
6 | 6mm, normal akış aralığı0.1-0.6m3/h, geniş akış aralığı0.06-0.6m3/H | ||||||||||||
10 | 10mm, normal akış aralığı0.2-1.2m3/h,geniş akış aralığı0.15-1.5m3/H | ||||||||||||
15 | 15 mm normal akış aralığı 0,6-6m3/h,geniş akış aralığı0.4-8m3/H | ||||||||||||
20 | 20mm normal akış aralığı0.8-8m3/h,geniş akış aralığı0.4-8m3/H | ||||||||||||
25 | 25mm normal akış aralığı1-10m3/h,geniş akış aralığı0.5-10m3/H | ||||||||||||
32 | 32mm normal akış aralığı1.5-15m3/h,geniş akış aralığı0.8-15m3/H | ||||||||||||
40 | 40mm normal akış aralığı2-20m3/h,geniş akış aralığı1-20m3/H | ||||||||||||
50 | 50mm normal akış aralığı4-40m3/h,geniş akış aralığı2-40m3/H | ||||||||||||
65 | 65mm normal akış aralığı7-70m3/h,geniş akış aralığı4-70m3/H | ||||||||||||
80 | 80mm normal akış aralığı10-100m3/h, geniş akış aralığı5-100m3/H | ||||||||||||
100 | 100mm normal akış aralığı20-200m3/h,geniş akış aralığı10-200m3/H | ||||||||||||
125 | 125mm normal akış aralığı25-250m3/h,geniş akış aralığı13-250m3/H | ||||||||||||
150 | 150mm normal akış aralığı30-300m3/h,geniş akış aralığı15-300m3/H | ||||||||||||
200 | 200mm normal akış aralığı80-800m3/h,geniş akış aralığı40-800m3/H | ||||||||||||
Tip
|
n | Temel tip, +12V besleme gücü, darbe çıkışı, yüksek seviyeben≥l8V, düşük seviye≤0.8V | |||||||||||
A | 4—20mA iki telli akım çıkışı, uzaktan iletim tipi. | ||||||||||||
B | Pil besleme gücü, sahne görüntüleme tipi. | ||||||||||||
C | sahne ekranı/4—20m İki kablolu akım çıkışı | ||||||||||||
C1 | Sahne ekranı/ RS485 iletişim protokolü | ||||||||||||
C2 | Sahne ekranı /HART iletişim protokolü | ||||||||||||
Doğruluk sınıfı | 05 | Doğruluk sınıfı 0,5 | |||||||||||
10 | Doğruluk sınıfı 1.0 | ||||||||||||
Ölçüm aralığı işaret |
W | Geniş akış aralığı türbini | |||||||||||
S | Standart ölçüm aralığı türbini | ||||||||||||
Malzemeler | S | 304 Paslanmaz çelik | |||||||||||
L | 316(L) Paslanmaz çelik | ||||||||||||
Patlamaya dayanıklı | n | İşaret yok, patlamaya dayanıklı değil | |||||||||||
E | Patlamaya dayanıklı(ExdIIBT6) | ||||||||||||
Basınç sınıfı | n | Normal (önceki resme referans) | |||||||||||
H(x) | Yüksek basınç (önceki resme bakın) |
Not: DN15—DN40 düzenli olarak diş bağlantısına ihtiyaç duyar, ancak ucundaki nominal çapa "FL" eklenerek flanş bağlantısına dönüştürülebilir.
NYLDtürbin Akış ölçerKurulum Boyutu
Nominal çap (mm) | L(mm) | G | D(mm) | d (mm) | delik numarası |
4 | 295 | G1/2 | |||
6 | 330 | G1/2 | |||
10 | 450 | G1/2 | |||
15 | 75 | G1 | φ65 | φ14 | 4 |
20 | 80 | G1 | φ75 | φ14 | 4 |
25 | 100 | G5/4 | φ85 | φ14 | 4 |
32 | 140 | G2 | φ100 | φ14 | 4 |
40 | 140 | G2 | φ110 | φ18 | 4 |
50 | 150 | φ125 | φ18 | 4 | |
65 | 170 | φ145 | φ18 | 4 | |
80 | 200 | φ160 | φ18 | 8 | |
100 | 220 | φ180 | φ18 | 8 | |
125 | 250 | φ210 | φ25 | 8 | |
150 | 300 | φ250 | φ25 | 8 | |
200 | 360 | φ295 | φ25 | 12 |
NYLDtürbin Akış ölçerKurulumdaki Uyarılar
(1) Kurulum sitesi:
Sensör, bakımın uygun olduğu, boru titreşiminin olmadığı, güçlü elektromanyetik parazitin olmadığı ve sıcak radyasyon etkisinin olmadığı yerlere kurulmalıdır.Türbin debimetresinin tipik boru montaj sistemi resimdeki gibidir.Konfigürasyonun her bir parçası, hepsine ihtiyaç duymayan ölçülen nesnelere göre seçilebilir.Türbin debimetre için hız sapmasına ve dönen akışa duyarlıdır, bu nedenle giren sensör yeterince gelişmiş boru akışı olmalı ve gerekli düz boru veya doğrultucu ile eşleşmelidir.Akış direncinin akış yukarı tarafı bileşenleri değişken ise, akış yukarı boru hattı uzunluğu genellikle 20D'den az değildir ve akış aşağı boru hattı uzunluğu 5D'den az değildir.Kurulum alanı bu talepleri karşılamıyorsa, akış direnci bileşeni ile sensör arasına akış redresörü monte edilebilir.Sensör, doğrudan güneş ışığı ve yağmurdan kaçınan bir yere kurulmalıdır.
Yukarı akış bileşen türleri | Tek 90° açılı viraj | Aynı seviyede çift 90° açılı bükümler | Farklı seviyede çift 90° açılı virajlar | Konsantrik indirgeyici boru | Tüm valfi aç | Yarım valfi açın | mansap yan uzunluğu |
L/DN | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
(2) Borularla bağlantı için kurulum talepleri:
Yatay olarak monte edilen sensör, boru hattı eğiminin görünür olmamasını (genellikle 5° içinde) ve dikey olarak kurulan ile aynı olmasını gerektirir. Sürekli çalışması gereken saha, by-pass borusunu ve güvenilir kesme vanasını takmalıdır. .Ölçüm yapılırken by-pass borusunda kaçak olmadığından emin olunmalıdır.
Sensörün yeni bir boru hattındaki konumu, önce kısa bir boruya değiştirilir.İçerideki boru hattı temizlendikten sonra, kısa boru resmi olarak sensöre geri dönüştürülebilir.Bu adım her zaman dikkate alındığından, boru hattının temizlenmesi sırasında sensör genellikle hasar görebilir.
Ölçülen sıvı kirlilik içeriyorsa, filtre yukarı akış tarafındaki sensörden önce takılmalıdır.Sürekli akış için sıvı, sırayla safsızlığı temizleyen iki filtre seti takmalı veya otomatik temizleme tipi filtreyi seçmelidir.Sıvıya hava karışıyorsa, eliminatör yukarı akış tarafına takılmalıdır.Filtre veya eliminatörün ağzı güvenli alana yönlendirilmelidir.
Sensörün yeri boru hattının alt noktasındaysa, tortu oluşumunu önlemek için pisliği düzenli olarak boşaltmak için sensörden sonra tahliye vanası sabitlenmelidir.Ölçülen sıvının havalandırılması kolay ise, doğruluk ve canlılık süresine zarar verebilecek hava ceplerinin oluşmasını önlemek için sensörün çıkış basıncı Pmin'den fazla olmalıdır.
Pmin=2⊿P+1.25Pv Pa
Pmin: En düşük basınç, Pa;
⊿P: sensör akış hızı en büyük Pa iken basınç kaybı;
Pv : Kullanım sıcaklığı en yüksek Pa noktasına ulaştığında doymuş buhar basıncı.
Akış kontrol valfi, sensörün aşağı akışına sabitlenmeli ve akış yukarı tarafındaki kesme valfinin tümü açılmalıdır.
vanalar vibrasyon ve dışarıya doğru sızıntı oluşturmayabilir.Akışı tersine çevirebilecek akış aralığına
Çek valfin sabitlenmesiyle sıvının ters akışı.Hem sensör hem de boru hattı eş merkezli olmalıdır.mühürlü yıkayıcı
NYLDtürbin Akış ölçerBağlantı Yolu
Türbin akış sensörü/verici:(model NYLD-N, model NYLD-A )
1. Temel tip:
NYLD-N tipi Türbin debimetre bağlantı yolu
NYLD-A tipi türbin verici bağlantı yolu
2. Patlama önleyici tip:
NYLD-N tipi türbin debimetre sensörü bağlantı yolu:
NYLD-A tipi türbin akış transmiteri bağlantı yolu:
Akıllı entegrasyon türbin debimetresi(model NYLD-C)
NYLDtürbin Akış ölçerBaşvuru
NYLD-N temel tip türbin debimetresi:
Bu sensör satıştan önce kalibre edilmiş ve ayarlanmıştır, bu nedenle incelemeye gerek yoktur.
Sensör, görüntüleyici ile birleşir: ilk olarak, görüntüleyicinin giriş özelliğiyle eşleşmesi gereken çıkış özelliğini (darbe sık aralığı, seviyesi, genişliği vb.) kontrol eder.Görüntüleyici parametreleri, sensör faktörleri açısından ayarlanmalıdır.Sensör gücü, kablosu ve direnci de birbiriyle uyumlu olmalıdır. Ayrıca, örneğin yağmur geçirmezlik önlemi almak için elektromanyetik paraziti önlemek için sensörün ön konum yükselticisi dikkate alınmalıdır.
NYLD-A türbin akış vericisi:
Bu verici, satın alırken müşteri talebine göre akış hızı çıkış sıfır noktası ve tam aralık değeri iyi ayarlanmalıdır.
Debimetre çalıştığında ve debi çıkış sıfır noktası yerinde ayarlanması gerektiğinde, çalışma yöntemi şu şekildedir:
Debimetre borusunun vanalarını kapatın, boruda debi olmadığını doğrulayın;gücü açın, seri bağlı akım ölçer, akış ölçerin çıkış akımını izleyebilir;çıkış akımını 4m A'ya geri getirmek için devre kartındaki W502 potansiyometresini hafifçe ayarlayın.
Not: Debimetrenin tam aralık değeri, çalıştıktan sonra sahada ayarlanamaz;Gerekirse, standart kurulumda ihtiyacınıza göre tamamlamak için lütfen fabrikaya iade edin.
NYLDtürbin Akış ölçerKullanımdaki Uyarılar
(1) Anahtar sırası devreye giriyor
※ Branşman borusu olmayan sensör, yarım giriş vanasını, ardından aşağı akış vanasını hafifçe açmalıdır.Küçük bir hızda (yaklaşık on dakika) bir süre çalıştırırken, tüm yukarı akış valfini ve aşağı akış valfini normal akış hızına açın.
※ Branşmanlı sensör önce branşman borusu valfini, yarım giriş valfini, çıkış valfini açmalı, branşman valfini küçük akış hızına kapatmalı ve bir süre çalıştırmalıdır.Ardından tüm giriş valfini açın, tüm branş valfini kapatın (sızıntı olmadığından emin olun), son olarak akış aşağı valfini gerekli akış hızına ayarlayın.
(2) Düşük ve yüksek sıcaklıktaki sıvı çalışmaya başlar
Borudan düşük sıcaklıkta sıvı aktığında, önce su dışarı atılmalı, ardından minimum akışla on beş dakika çalıştırılmalı ve yavaş yavaş normal akışa yükseltilmelidir.Akış durduğunda, ayrıca kademeli olarak yaklaşan boru sıcaklığına ve ortam sıcaklığına düşürülmelidir.
Yüksek sıcaklıktaki sıvının çalışması bu düşük sıvıya benzer.
(3) Diğer notlar:
1) Vananın açılıp kapanması yavaş olmalıdır.Otomatik kontrol anahtarı benimsenmişse, kanatlı tekerleğe karşı sıvının ona zarar vermesini önlemek için "iki açık, iki kapalı" yolunu kullanmak en iyisidir.
2) Kavitasyonu önleyecek önlemleri almak için sensörün çıkış basıncını kontrol edin.
3) Sensör faktörlerinin değişebileceği için boru hattından uzakta düzenli olarak kalibre edilmelidir.Akış izin verilen aralıkta değilse sensör değiştirilmelidir.
4) Borunun temizlenmesi, kullanılan akış yönü, değeri, basıncı ve sıcaklığı vb. standartlarına göre onaylanmalıdır, aksi takdirde doğruluğun düşmesine, hatta hasar görmesine neden olabilir.
5) Uzun süreli normal çalışmayı garantilemek için sensör kontrolünü güçlendirin.Normal olmayanı bularak önlem alınmalıdır.Örneğin, normal olmayan sesi duymak, pervane çarkının dönüşünü izlemek gibi.
NYLDtürbin Akış ölçerSorun ve Çözüm
sorun | Makul sebep | çözüm |
Sıvı normal olarak aktığında gösterme veya toplam ekleme yok. |
Kontrol: 1) açık devre.gevşek temas (kablo gücü wirefusecoilPCB) 2) kanatlı çarkın dönüşü yoktur |
1) Elektrik sayacındaki sorunlu noktayı bulun veya bu devre kartını yedek olanla değiştirin. 2) kanatlı tekerleği temizleyin veya değiştirin ve komşu parçalarla sürtünme olmadığından emin olun. |
Gösterilen akış yavaş yavaş düşüyor. |
1) filtre blokları 2) borudaki valf çekirdeğe gevşek 3) kanatlı çarkta kirlilik var |
1) filtreyi temizleyin 2) valfi onarın veya değiştirin 3) sensörü temizleyin, ardından tekrar kalibre etmeniz gerekir |
Sıvı akışı olmadığında ekranı hala akış gösteriyor |
1) kablonun dış parazit ile iyi bir topraklama kablosu yok; 2) hata sinyali üretmek için titreşimli boru 3) kesme vanasında kaçak akış ile kaçak var 4) Görüntüleyicinin dahili devresi veya bileşeni parazit oluşturacak şekilde hasar görmüş |
1) iyi bir topraklama kablosuna sahip olmak için onarın veya değiştirin; 2) boru hattını güçlendirin veya titreşimi önlemek için karartma takın; 3) valfi koruyun veya değiştirin 4) parazit kaynağını kademeli olarak kontrol edin ve temizleyin. |
Gösterilen değer, deneyim tahmini ile bariz bir farka sahiptir. |
1) Sensörün dahili tüneli yanlış; 2) Sensörün iç kısmında kavitasyon görünüyor; 3) Boru içindeki akış sorunlara neden olur 4) Ekranın iç kısmı yanlış 5) Kalıcı mıknatıs malzemesinin etkisi daha zayıf ve daha zayıf 6) Gerçek akış normal aralığında değil |
1)-4) doğru yöntemleri kullanmak için önce nedeni bulmalı; 5) mıknatıs malzemesini değiştirin 6) uygun sensörü seçin |
NYLDtürbin Akış ölçerNakliye ve depolama
Sensör masif ahşap kutuya konmalıdır (küçük çaplar kartona konabilir) ve kutuda serbestçe sallanamaz.Taşırken, yere koymaya özen göstermeli, sert bir şekilde yüklemeyi veya boşaltmayı reddetmelidir.
Rezervasyon yeri aşağıdaki koşullara göre teyit edilmelidir:
1. yağmur ve nemden kaçının;
2. mekanik titreşimi ve çarpmayı önleyin;
3. sıcaklık aralığı:-20℃--+55℃;
4. bağıl nem: %80'den fazla değil;
5.ortam ortamı aşındırıcı gaz içermez.
Ambalajın açılmasıyla ilgili uyarılar
Kutu açılırken dosyalar ve aksesuarlar eksiksiz olmalıdır.Kutudaki dosyalar bir kullanım kılavuzu, bir parça test sertifikası ve bir parça paketleme listesi içerir.Sensörün iyi bir şekilde ele alınması için nakliye sırasında hasar görüp görmediği gözlemlenmelidir.Kullanıcılar sertifikayı kaybolmaya karşı korumalıdır, aksi takdirde araç faktörleri ayarlanamaz.
Sipariş üzerine gerekli bilgi
Kullanıcı türbin debimetre siparişi verirken akışkanın nominal çapına, çalışma basıncına, çalışma sıcaklığına, akış aralığına, akışkan kategorisine ve çevre koşullarına göre uygun model spesifikasyonunun seçilmesi gerektiğini bilmelidir.Patlamaya dayanıklı tip sensör, patlamaya dayanıklı talep olduğunda ve kesinlikle patlamaya dayanıklı sınıflara dikkat edildiğinde seçilmelidir.
Gösterge enstrümanı şirketimiz tarafından eşleştirildiğinde, uygun modelinizi seçmek için lütfen ilgili talimata bakın veya bilgi teklifiniz açısından seçiminiz için teknolojik mühendis tasarımımızı kullanın.Sinyal gönderirken kullanmak istediğiniz kablo uzunluğu ve özelliği sağlamalıdır.
Türbin debimetresinin akıllı entegrasyonu(NYLD-B/C NYLD-B/C)
Özellikler | Terminal adı | Bağ |
İki telli 4-20MA | V+ | İki telli 4-20MA Anot |
V- | İki telli 4-20MA Negatif elektrot | |
Darbe çıkışı | V+ | 12/24V Güç Pozitif |
V- | 12/24V Güç negatif | |
Darbe çıkışı | Darbe çıkışı | |
485 Çıkış | A | 485 A Sonu |
B | 485 B Sonu | |
1-5V Çıkış | V+ | 24V Güç Pozitif |
V- | 24V Güç negatif | |
A | 1-5V Çıkış + | |
B | 1-5V Çıkış - | |
Pille çalışan terminaller | T+ | 3.6V Pil Pozitif |
T- | 3.6V Pil negatif |
Çalışma koşulu “>” tuşuna basın, Şifre giriş arayüzüne girin, “<”bond tuşuna basın, Yaklaşık 1,2 saniye Şifreyi yazmaya başlayın.
2010 için bir şifre belirleyin(Mühendis Operasyonu)Şekil 2
Anahtar Açıklama:
“<” Butonuna basın(“<”Butonuna basın Yaklaşık 1,2 saniye Onay anlamına gelir)
“+” Butonuna basın(“<”Butonuna basın Yaklaşık 1.2 saniye Çıkış anlamına gelir)
İmleçteki değeri değiştirmek için giriş durumunda “+” Düğmesine basın
“<” Düğmesine basın Mevcut imleç konumu girişini hareket ettirin
Giriş durumuna basın “<”, Şifreler Menüye girme hakkı, Yanlış başlangıç durumuna dönüş girişi
Gösterge paneli Kullanım Talimatları
alt menü numarası | Menü Ekranı | Anlam | Öğeyi veya Değer aralığını seçin |
1 | Akış birimi seçimi | Akış birimi seçimi(Varsayılan 0) |
0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/saat 5:+/saat 6:kg/saat 7:kg/m |
2 | Algoritma Seçimi | Algoritma Seçimi(Varsayılan 0) | 00:Konvansiyonel hacim akışı,01:Konvansiyonel kütle akışı,02:Konvansiyonel gaz hacim akışı,03:Konvansiyonel gaz kütle akışı |
3 | Akış Katsayısı | Akış Katsayısı(Varsayılan 3600) | Sayaç faktörünü ayarlayın,UnitsP/m³ |
4 | Tam Ölçekli Çıkış akışı | Tam Ölçekli Çıkış akışı (Varsayılan 1000) | Enstrüman çıkışı olduğunda4-20MA Analog sinyaller Değer ayarlanmalıdır, 0 değil Birimler ve tutarlı akış birimleri |
5 | yoğunluk ayarı | Yoğunluk ayarı (Varsayılan 1.0) | Kütle akışını seçmek için algoritma (01. 03),Bu ayarlanmalıdır,Birimler:KG/m³ |
6 | Sıcaklık ayarları | Sıcaklık ayarları (Varsayılan 0.0) | Sıcaklık değerini ayarlayın, 02'yi seçin. 03 Algoritma, Bu ayarlanmalıdır, Birimler:℃ |
7 | Mutlak basınç ayarları | Gaz mutlak basıncının ayarlanması | --- |
8 | Alt kesim trafik | Darbe giriş yüzdesi kaldırmayı ayarla | Trafiğin tam ölçekli kaldırılmasının % değeri 0-100 olduğunda, Bu Mevcut Modu Kullanın ve Darbe tipi Aralık doğru ayarlanmalıdır. |
9 | 485 Adres | RS485 seri iletişimini ayarlayın | Kapsam:0-255 |
10 | sönüm süresi | Ekran çıkışı sönümleme süresinin ayarlanması (Varsayılan 4S) | Akım çıkışını ayarlayın ve sönümleme süresini görüntüleyin, Akış dalgalanmaları ile çıkış akımını önlemek ve aralığı görüntülemek için: 2-32 |
11 | Toplam akışı temizle | Toplam akışı temizle | Toplam akışı temizleyin “EVET”i seçin, “E”ye basın |
İlgili kişi: Gao
Tel: 18792851016
