Ürün ayrıntıları:
|
| Prob çubuğu uzunluğu: | 500 mm (gerektiği gibi özelleştirilebilir) | Güç kaynağı: | 24VDC, 220VAC (opsiyonel) |
|---|---|---|---|
| Malzeme: | 304+PTFE，316+PTFE，316+Seramik (opsiyonel) | Proses bağlantısı: | Diş, Flanş (isteğe bağlı) |
| Proses Basıncı: | < 2.0MPa | Çalışma sıcaklığı: | -40~130℃，-184~260℃,＜260℃ |
| Koruma Sınıfı: | IP67 | Patlamaya dayanıklı Sınıf: | Exia IICT6 (isteğe bağlı) |
| Vurgulamak: | Diş Flanşı RF Kabul Seviye Anahtarı,RF Kabul Seviye Anahtarı IP67,IP67 RF Tipi Seviye Anahtarı |
||

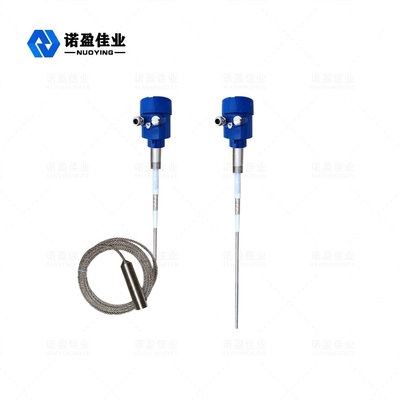

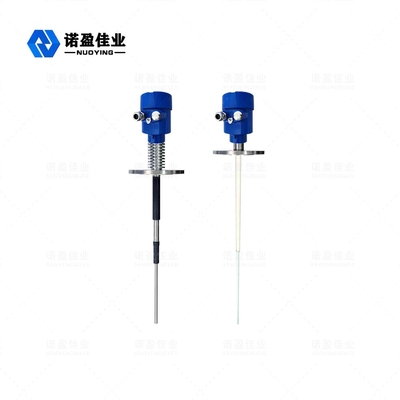

NYSP RF Kabul Anahtarı
NYSP RF Kabul Anahtarı İşletme Prensip
RF giriş seviyesi anahtarının prensibi, RF (RF) kapasitör teknolojisine dayanmaktadır.Sürekli analiz yoluyla çevredeki ortamın neden olduğu etkiyi belirlemek için proba bir radyo frekansı uygulanır.Tüm malzemelerin dielektrik sabiti olduğundan ve iletkenlikleri havanınkinden farklı olduğundan, sonda malzeme ile temas ettiğinde, sondanın küçük kapasitans sapması tarafından yansıtılan toplam empedans değişir.Elektrik sondası ve kabın duvarı, kapasitörün iki kutuplu plakasını oluşturduğundan, sondanın yalıtkanı ve çevreleyen hava, hava (dielektrik sabiti 1.0 olan) herhangi bir başka malzeme (dielektrik) ile değiştirildiğinde, dielektrik malzemeler haline gelir. sabit > 1), Kapasite etkisi Güçlendirmek için.Böylece uygulama alanının empedansı değiştirilir.Kapasitansın değişmesi empedansın değişmesine neden oldu.Bu etki devre tarafından ölçülür ve hassasiyet ayarı (devre) tarafından kurulan referans ile karşılaştırılır.
Doğru RF giriş seviyesi anahtarı hassasiyeti ayarı, sensör çıkışının doğru değişimini etkileyecektir.Probun Null-KoTeTM devresi, ölçüm devresinin prob üzerinde biriken malzemeyi yok saymasını sağlayabilir, aksi takdirde hassasiyet hatasına neden olur.Null-KoTeTM devresi, sensör probu ile aynı kablosuz frekansı ve potansiyel uyarımı kullanır.Akım aynı potansiyelde akmadığı için, Null-KoTeTM devresi akımı, normalde elektrik probundan malzeme yığını boyunca kabın duvarına akan akımdan ayırır.Yani yığılmış malzemeyi değil, sondanın etrafındaki malzemeyi ölçüyorsunuz.
NYSP RF Kabul AnahtarıTeknik parametre
| Uygulamalar | Sıvı, toz, parçacıklar, katı ve diğer ortamlar yüksek ve düşük alarmı |

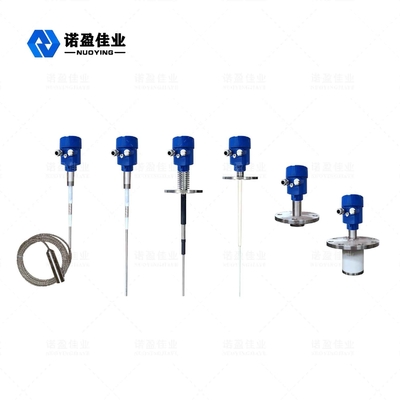

| Kılıf malzeme tipi | Kablo tipi, çubuk tipi, plaka tipi, yüksek sıcaklık tipi, ultra kısa prob |
| Malzeme | 304+PTFE,316+PTFE,316+Seramik (opsiyonel) |
| Prob çubuğu uzunluğu | 500 mm (gerektiği gibi özelleştirilebilir) |
| Güç kaynağı | 24VDC, 220VAC (opsiyonel) |
| Proses sıcaklığı | -40 〜+130 °C-40~130℃,-184~260℃,＜260℃ |
| Proses basıncı | -0,1~ 2.0MPa |
| Proses bağlantısı | Diş, flanş (isteğe bağlı) |
| Zaman gecikmesi | 0-30s ayarlanabilir |
| Güç kaybı koruması | açık, kapalı, alan değiştirilebilir |
| Çıkış rölesi | çift kutuplu, çift atışlı (DPDT) çıkış, 5A, 24V DC veya 5A, 220VAC |
| Koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | Exia IICT6 (isteğe bağlı) |
※ Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir!
