Ürün ayrıntıları:
|
| Çap: | DN15~DN200 | Ölçüm tüpü malzemesi: | 316L, 304, 304 PTFE ile kaplı |
|---|---|---|---|
| Menzil oranı: | Standard type: 10:1; Standart tip: 10:1; Special type: 20:1 Özel tip: 20:1 | Orta sıcaklık: | Standart:-40~+100℃ |
| Bağ: | Flanş, Kelepçe, Diş, Sanity iplik | Kesinlik: | %1,5 |
| Vurgulamak: | Islak Tip Metal Tüp Rotametre,Gaz Rotametre Akış Ölçer,Sıvı Metal Tüp Rotametre |
||

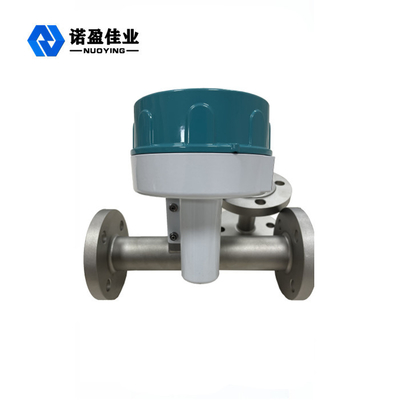

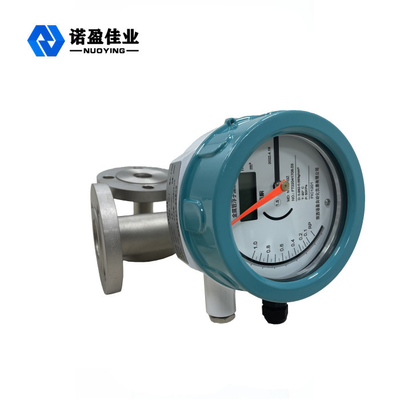

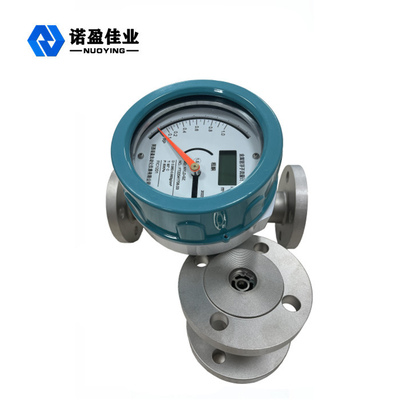

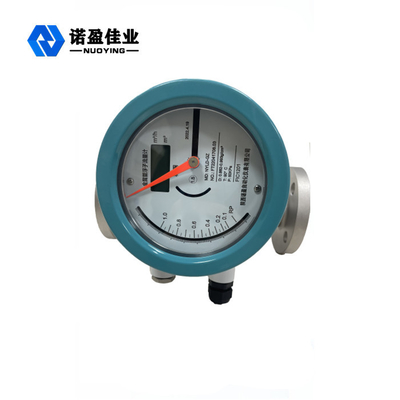

Yüksek Doğruluk Değişken Alanlı Islak Tip Sıvı Gaz Metal Tüp Rotametre Akış Ölçer
Yüksek Doğruluk Değişken Alanlı Islak Tip Sıvı Gaz Metal Tüp Rotametre Akış Ölçer Açıklama:
Metal boru rotametresi, şamandıra konumu ölçümüne dayalı değişken bir alan akış ölçerdir.Tamamen metal yapı ve Modüler kavramsal tasarımı benimseyen, çeşitli endüstrilerde karmaşık ve zorlu ortamlar altında akış ölçümü ve proses kontrolünde, küçük hacimli, küçük basınç kaybı, geniş aralık oranı (10: 1) vb. Akışta yaygın olarak kullanılmaktadır. özellikle düşük akım hızı ve düşük akış hızına sahip ortamlar için uygundur. Mükemmel performansı, güvenilirliği ve rekabetçi fiyatı nedeniyle, petrol, kimya sanayi, çelik üretimi, hafif sanayi, su vb. alanlarda yaygın olarak kullanılmaktadır. Metal boru debimetresi alır. birçok farklı malzeme ve tüm aşındırıcı olmayan, aşındırıcı ve güçlü aşındırıcı ortamların akış ölçer ölçümü için uygundur.
Yüksek Hassasiyetli Değişken Alanlı Islak Tip Sıvı Gaz Metal Tüp Rotametre Akış Ölçer Özelliği:
1.Tek aks, akıllı ekran, yüksek güvenilirlik, kolay bakım, uzun ömür.
2. Tüpte daha az gereksinim.
3.Akış oranı:10:1, özel tip: 20:1.
4. Küçük boru ve düşük akış hızına sahip ortamların ölçümleri için uygundur.
5.LCD ekran, anlık akışı ve tüm akışı aynı anda gösterir.
6. Temassız manyetik bağlantı iletimi.
7. Metal yapı, güçlü aşındırıcı ortamlar ve yüksek sıcaklık, yüksek basınç ve yanıcı ve patlayıcı koşullara sahip ortamlar için uygundur.
8.İki telli mevcut, pil ve AC kaynağı seçmek için.
9.Çoklu parametre kalibrasyon fonksiyonu, veri restorasyonu ve yedekleme, güç kesintisi koruma fonksiyonu.
Yüksek Doğruluk Değişken Alanlı Islak Tip Sıvı Gaz Metal Tüp Rotametre Akış Ölçer Parametreleri:
| Ölçüm aralığı | Su:1~200000L/H(20°C) |
| Hava: 0.03~6000m3/sa (20°C, 0.1013MPa) | |
| Ölçüm aralığı oranı | Standart: 10:1;Özel: 20:1 |
| Doğruluk sınıfı | Standart:1.5;Özel: 1.0 |
| Basınç sınıfı | Standart:DN15~DN50≤4.0MPa;DN80~DN200≤1.6MPa |
| Yüksek basınç:DN15~DN50≤32MPa;DN80~DN200≤16MPa | |
| basınç kaybı | 7kPa~70kPa |
| Orta sıcaklık | Standart:-40°C~+100°C;PTFE:-50°C~+100°C |
| Yüksek basınç:110°C~+450°C | |
| orta viskozite | DN15:η<5mPa.s(F15.1~F15.3), η<30mPa.s(F15.4~F15.8) |
| DN25:η<250mPa.s;DN50~DN200:η<300mPa.s | |
| Çevre sıcaklığı | Uzak tip: -40°C~+85°C |
| Yerinde iğne göstergesi: -40°C~+100°C | |
| Bağlantı türü | Standart: DIN2501 standart flanş;özel: özelleştirmek |
| Kablo bağlantısı |
M20×1.5 dişi dişli (Exd patlamaya dayanıklı için 1/2NPT dişi dişli) |
|
Güç kaynağı
|
Standart: 24VDC iki hatlı 4~20mA(12VDC~32VDC) |
| Uyarı tipi: 24VDC dört satırlı 4~20mA(18VDC~18VDC) | |
| AC tipi: 85~265VAC 50HZ | |
| Pil tipi: 3.6V 7.5AH lityum pil (3 yıl kullanım ömrü) | |
| Yükleme direnci özelliği | İki hat: maksimum yükleme direnci=50×(voltaj-12)Ω=600Ω 24V |
| Çok hatlı: maksimum yükleme direnci 500Ω | |
| Uyarı sinyali çıkışı | Reed boru uyarı anahtarı çıkışı, üst limit ve alt limit akış uyarısı (kontak kapasitesi 1A 30VDC) |
| Elektrik röle çıkışı(kontak kapasitesi 1A 30VDC, 0.25A 250VAC,0.5A 125VAC) | |
| Darbe çıkışı |
Minimum alan 50ms (maksimum yükleme 100mA 30VDC, dahili direnç 100Ω) |
| LCD ekran | Anlık akış görüntüleme kapsamı: 0~50000 |
| Toplam akış görüntüleme kapsamı: 0~99999999 | |
| Koruma sınıfı | IP65 |
| Patlamaya dayanıklı sınıf | Exia II CT5Ga Exd II BT6Gb |
