Ürün ayrıntıları:
|
| Ürünler modeli: | NYSP-L864 | Prob malzemesi: | 304+PTFE(opsiyonel) |
|---|---|---|---|
| Prob Uzunluğu: | 500mm (Uzunluk site koşullarına göre özelleştirilebilir) | Güç kaynağı: | 24VDC,220VAC (isteğe bağlı) |
| Çıkış rölesi: | çift kutuplu, çift atışlı (DPDT) çıkış, 5A, 24V DC veya 5A, 220VAC | Güç kaybı koruması: | açık, kapalı, alan değiştirilebilir |
| Zaman gecikmesi: | 0~30s ayarlanabilir | Prosedür bağlantısı: | Diş/flanş (isteğe bağlı) |
| Vurgulamak: | Yapışma Önleyici Kabul Seviyesi Sensörü,Yumuşak Kablo Kabul Seviyesi Anahtarı,RF Kabul Tipi Seviye Anahtarı |
||

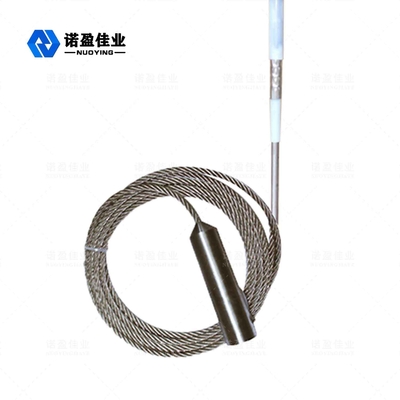

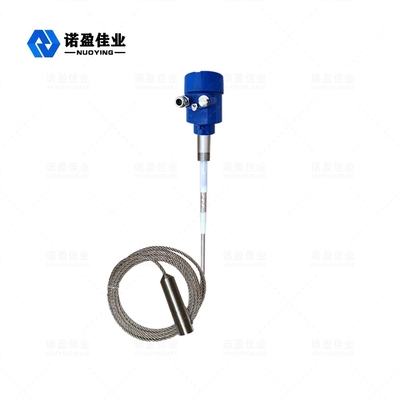

Yapışma Önleyici NYSP-L864 Yumuşak Kablo RF Kabul Seviye Anahtarı
NYSP-L864 RF Kabul Seviyesi Anahtarı Çalışma Prensibi
Radyo frekansı giriş seviyesi anahtarının çalışma prensibi, radyo frekansı (RF) kapasitif teknolojisine dayanmaktadır.Proba bir radyo frekansı uygulanır ve sürekli analiz yoluyla çevredeki ortamın neden olduğu etkiler belirlenir.Tüm malzemelerin bir geçirgenliği olduğundan ve iletkenlikleri havanınkinden farklı olduğundan, küçük kapasitans kaymasının yansıttığı genel empedans, prob malzeme ile temas halindeyken değişir.Enerji verilmiş sonda ve kap duvarı, kapasitörün iki kutuplu plakasını oluşturduğundan, sondanın yalıtkanı ve çevreleyen hava, hava (dielektrik sabiti 1.0 olan) herhangi bir başka malzeme (dielektrik) ile değiştirildiğinde, dielektrik malzeme haline gelir. sabit > 1), Kapasitif etki artırılır.Böylece uygulamanın empedansı değiştirilir.Yani kapasitans değerinin değişmesi empedansın değişmesine neden olur.Bu etki devre tarafından ölçülür ve hassasiyet ayarı (devre) tarafından oluşturulan bir referansla karşılaştırılır.
RF giriş seviyesi anahtarı hassasiyetinin doğru ayarlanması, sensör çıkışındaki doğru değişikliği etkileyecektir.Probun Null-KoTeTM devresi, ölçüm devresinin prob üzerinde aksi takdirde hassasiyet hatalarına neden olabilecek malzeme birikimini yok saymasını sağlar.Null-KoTeTM devresi, algılama probuna aynı radyo frekansı potansiyel uyarımını uygulamak için kullanılır.Akım aynı potansiyelde akamadığından, Null-KoTeTM devresi normalde enerji verilmiş sondadan dökme malzeme yoluyla damar duvarına akacak olan akımın akışını keser.Bu, biriken malzemeyi değil, enerji verilen probun etrafındaki malzemeyi ölçer.
NYSP-L864 RF Kabul Seviyesi Anahtarı Teknik Parametre
| Sıradan uygulama | Uzunluğu 2 metreden fazladır, üste dikey olarak monte edilir ve dikey anahtar olarak kullanılabilir,kömür konveyörü olarak kullanılabilir |
| Ürünler modeli | NYSP-L864 |
| Prob malzemesi | 304+PTFE (isteğe bağlı) |
| Prob uzunluğu | 500mm (Uzunluk site koşullarına göre özelleştirilebilir) |
| Proses sıcaklığı | -40℃~+130℃ |
| Proses basıncı | <2.0MPa |
| Güç kaynağı | 24VDC,220VAC (isteğe bağlı) |
| Zaman gecikmesi | 0~30s ayarlanabilir |
| Prosedür bağlantısı | Diş/flanş (isteğe bağlı) |
| Güç kaybı koruması | Açık, kapalı, alan değiştirilebilir |
| Çıkış rölesi | Çift kutuplu, çift atışlı (DPDT) çıkış, 5A, 24V DC veya 5A, 220VAC |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 |
NYSP-L864 RF Kabul Seviyesi Anahtarı Tasarım Özellikleri
1.Yapışma önleyici: Patentli yapışma önleyici devre, malzeme yapışmasının neden olduğu yanlış sinyalleri ortadan kaldırabilir.
2.Güçlü çok yönlülük: Sıvılar, viskoz maddeler, parçacıklar, tozlar ve uçucu kül gibi çeşitli iletken ve iletken olmayan ortamların ölçümüne uygulanabilir.
3. Ayrılabilir prob: Kontrolör ve prob arasında kablo bağlantısı yoktur.Kontrolör, gelen ve giden malzemeleri etkilemeden bakım için herhangi bir zamanda çıkarılabilir ve değiştirilebilir.
4.Yüksek ve düşük sıcaklık dayanımı: -184°C ila 280°C arası çalışma ortamı için uygundur ve daha yüksek sıcaklık için seramik problar da mevcuttur.
5. Çıkış formu: çift kutuplu çift atışlı röle sinyal çıkışı, aynı zamanda çıkış durumunu görüntülemek için bir durum ışığı ve 0 ila 30 saniyelik bir gecikme işlevi vardır.
6. Akıllı tanı: Güç açıldıktan sonra, cihaz devresi çalışma durumunun normal olup olmadığını otomatik olarak algılar.
