Ürün ayrıntıları:
|
Sıradan uygulama: | Sıvı, toz, partikül, katı seviye kontrolü | Prob malzemesi: | 304, PTFE (isteğe bağlı) |
---|---|---|---|
Prob Uzunluğu: | 500mm (Uzunluk site koşullarına göre özelleştirilebilir) | Besleme Gücü: | 24VDC, 220VAC (opsiyonel) |
Proses Sıcaklığı: | -40~+130℃ | Proses Basıncı: | <2.0MPa |
Proses bağlantısı: | Diş, Flanş (isteğe bağlı) | sinyal çıkışı: | DPDT çıkışı, 5A 24VDC veya 5A 220VAC |
Vurgulamak: | Çubuk Tipi RF Kabul Seviyesi Anahtarı,Normal Sıcaklık RF Kabul Seviyesi Sensörü,RF Kabul Seviyesi Sensörü 2.0MPaRF Kabul Seviyesi Sensörü 2.0MPa |

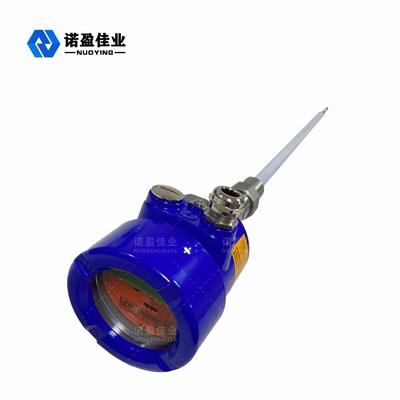

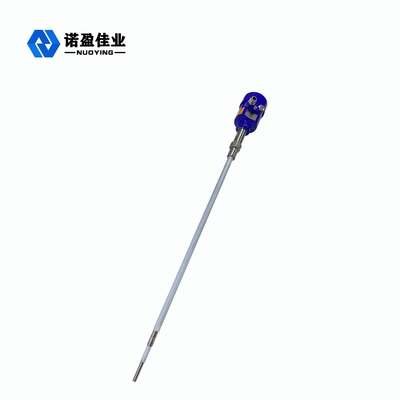

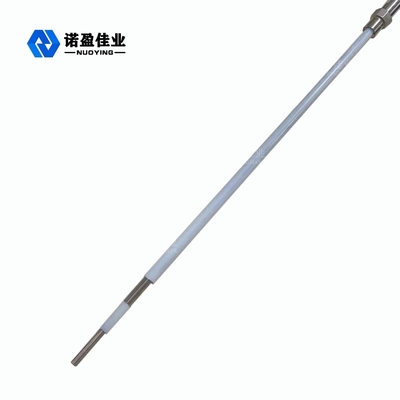

Normal Sıcaklık Çubuk Tipi RF Kabul Seviye Anahtarı NYSP - UK861
NYSP-UK861 RF Kabul Seviyesi Anahtarı Çalışma Prensibi
Radyo frekansı iletkenlik seviye anahtarlarının çalışma prensibi, radyo frekansı (RF) kapasitans teknolojisine dayanmaktadır.Proba bir radyo frekansı uygulanır ve çevredeki ortamın neden olduğu etki sürekli analiz ile belirlenir.Tüm malzemelerin bir dielektrik sabiti olduğundan ve iletkenlikleri havadan farklı olduğundan, küçük kapasitans kaymasının yansıttığı toplam empedans, prob malzeme ile temas halindeyken değişir.Enerji verilmiş sonda ve kap duvarı, kapasitörün iki kutuplu plakasını oluşturduğundan, sondanın yalıtkanı ve çevreleyen hava, dielektrik malzemeler haline gelir ve hava (dielektrik sabiti 1.0 olan) herhangi biriyle değiştirildiğinde kapasitif etki artar. diğer malzeme (dielektrik sabiti > 1).Böylece uygulamanın empedansı değiştirilir.Yani kapasitans değerindeki değişiklik empedansta değişikliğe neden olur.Bu etki devre tarafından ölçülür ve ardından hassasiyet ayarı (devre) tarafından oluşturulan referans referans çerçevesi ile karşılaştırılır.RF Kabul Seviye Anahtarı hassasiyetinin doğru ayarlanması, sensör çıkışındaki doğru değişikliği etkiler.Probun Nul1-KoTeTM devresi, ölçüm devresinin prob üzerinde aksi takdirde hassasiyet hatasına neden olacak malzeme birikimini yok saymasına olanak tanır.Nul1-KoTeTM devresi, algılama probuna uygulananla aynı radyo frekansı potansiyeli ile uyarılır.Akım aynı potansiyelde akamadığından, Nul1-KoTeTM devresi normalde enerji verilmiş sondadan istiflenmiş malzeme boyunca damar duvarına akan akım akışını izole eder.Bu şekilde, istiflenmiş malzeme değil, enerji verilmiş sondanın etrafındaki malzeme ölçülür.
NYSP-UK861 RF Kabul Seviyesi Anahtarı Tasarım Özelliği
1.Çok yönlü: Sıvılar, viskoz malzemeler, parçacıklar, tozlar ve uçucu kül gibi çeşitli iletken ve iletken olmayan ortamlarda kullanılabilir.
2.Yapışma önleyici: Patentli yapışma önleyici devre, malzeme yapışmasının neden olduğu yanlış sinyalleri ortadan kaldırır.
3. Çıkarılabilir prob: Kontrolör ve prob arasında kablo bağlantısı yoktur, bu nedenle kontrolör, gelen veya giden malzemeyi etkilemeden herhangi bir zamanda çıkarılabilir ve değiştirilebilir.
4. Yüksek ve düşük sıcaklık direnci: -184 ℃ ile 280 ℃ arasındaki çalışma ortamı için uygundur ve daha yüksek sıcaklık için seramik prob da mevcuttur;
5. Çıkış formu: Çift bıçaklı çift atışlı röle sinyal çıkışı, çıkış durumunu göstermek için bir durum ışığı varken ve 0 ila 30 saniye arasında bir gecikme işlevi var.
6. Akıllı olmayan tanı: Güç açıldıktan sonra, cihaz devresi çalışma durumunun normal olup olmadığını otomatik olarak algılar.
NYSP-UK861 RF Kabul Seviyesi Anahtarı Teknik Parametreler
Sıradan uygulama | Sıvı, toz, partikül, katı seviye kontrolü |
Prob malzemesi | 304, PTFE (isteğe bağlı) |
Prob uzunluğu | 500mm (Uzunluk site koşullarına göre özelleştirilebilir) |
Besleme gücü | 24VDC, 220VAC (opsiyonel) |
Proses sıcaklığı | -40~+130℃ |
Proses basıncı | <2.0MPa |
Proses bağlantısı | Diş, flanş (isteğe bağlı) |
Sinyal çıkışı | DPDT çıkışı, 5A 24VDC veya 5A 220VAC |
Zaman gecikmesi | 0-30s ayarı |
Arıza alarmı | Sitede ayarlanabilir üst veya alt limit |
Koruma seviyesi | IP67 |
Patlamaya dayanıklı sınıf | Exia II CT6 Ga (isteğe bağlı) |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
NYSP-UK861 RF Kabul Seviyesi Anahtarı Uygulama Alanı
1. Döküm makineleri: Kum seviyesini tespit edin.
2. Çevresel su arıtma: Kanalizasyon seviyesini tespit edin.
3.Hidrolik makine: Yağlama yağı seviyesini tespit edin
4. İnşaat makineleri: Çimento silosu ve karıştırma tankının malzeme seviyesini tespit edin.
5.Un değirmeni: Un ve buğdayın malzeme seviyesini tespit edin.
6. Yem fabrikası: Soya fasulyesi küspesi seviyesini tespit edin.
7. Santral: Uçucu külün malzeme seviyesini tespit edin.
8.Glass fabrikası: Kuvars kumu ve kırık camın malzeme seviyesini tespit edin.
9.Kimyasal tesis: Polyester, spandeks, asit, alkali ve diğer kimyasal malzemelerin sıvı seviyesini tespit edin.
10.Kazan tesisi: Buhar tamburunun ve diğer basınçlı kapların su seviyesini tespit edin.
11.Diğer durumlar: Doğal gaz, meyve suyu, ketçap vb.
