Ürün ayrıntıları:
|
Prob malzemesi: | 304+PTFE (opsiyonel) | Güç kaynağı: | 220VAC,24VDC (opsiyonel) |
---|---|---|---|
Proses Sıcaklığı: | -40~+130℃ | Proses Basıncı: | 0~2.0MPa |
Arıza alarmı: | Sitede ayarlanabilir üst veya alt limit | Prob Uzunluğu: | Kablo uzunluğu S istek üzerine özelleştirilebilir |
Sıradan uygulama: | Uzunluk 2 metreden fazla olduğunda, üste dikey olarak monte edilebilir ve bir kömür taşıma anahtarı | ||
Vurgulamak: | Esnek Kablo Kabul Tipi Seviye Sensörü,Temas Tipi RF Kabul Seviyesi Sensörü,RF Sıvı Kabul Seviyesi Sensörü |

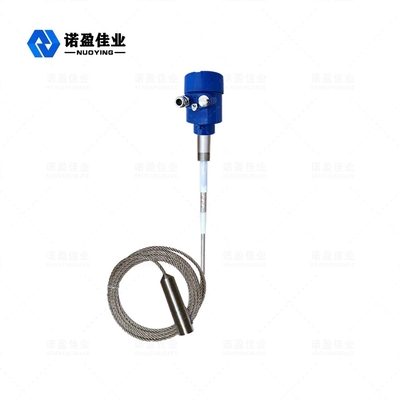

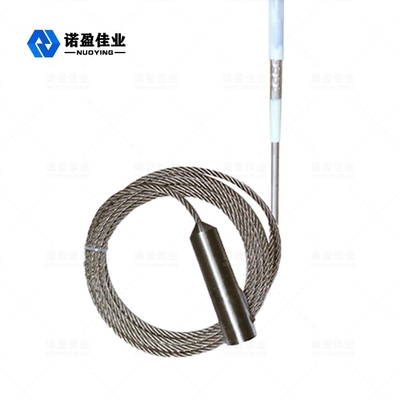

Kontak Tipi Esnek Kablo NYSP-UK864 RF Kabul Seviye Anahtarı
NYSP-UK864 RF Kabul Seviyesi Anahtarı Çalışma Prensibi
RF giriş seviyesi anahtarının çalışma prensibi, omurga radyo frekansı (RF) kapasitif teknolojisidir.Proba bir radyo frekansı uygulanır ve sürekli analiz yoluyla çevredeki ortamın neden olduğu etkiler belirlenir.Tüm malzemelerin bir geçirgenliği olduğundan ve iletkenlikleri havanınkinden farklı olduğundan, küçük kapasitans kaymasının yansıttığı genel empedans, prob malzeme ile temas halindeyken değişir.Enerji verilmiş sonda ve kap duvarı kapasitörün iki plakasını oluşturduğundan, sondanın yalıtkanı ve çevreleyen hava, hava (dielektrik sabiti 10 olan) başka herhangi bir malzeme ile değiştirildiğinde (dielektrik sabiti 10 olan) dielektrik malzeme haline gelir. bir dielektrik sabiti > 1) , kapasitans etkisi artar.Böylece uygulamanın negatif direnci değiştirilir.Yani kapasitans değerinin değişmesi empedansın değişmesine neden olur.Bu etki devre tarafından ölçülür ve hassasiyet ayarı (devre) tarafından oluşturulan referansla karşılaştırılır.
NYSP-UK864 RF Kabul Seviyesi Anahtarı Tasarım Özelliği
1. Güçlü çok yönlülük: Sıvılar, viskoz maddeler, parçacıklar, tozlar ve uçucu kül gibi çeşitli iletken ve iletken olmayan ortamların ölçümüne uygulanabilir.
2. Yapışma önleyici: Patentli yapışma önleyici devre, malzeme yapışmasının neden olduğu yanlış sinyalleri ortadan kaldırabilir.
3. Prob ayrılabilir: Kontrolör ve prob arasında kablo bağlantısı yoktur.Kontrolör, gelen ve giden malzemeleri etkilemeden bakım için herhangi bir zamanda çıkarılabilir ve değiştirilebilir.
4. Yüksek ve düşük sıcaklık dayanımı: -184°C ile 280°C arasındaki çalışma ortamları için uygundur ve daha yüksek sıcaklıklar için uygun seramik problar da mevcuttur.
5. Çıkış formu: çift kutuplu çift atışlı röle sinyal çıkışı, aynı zamanda çıkış durumunu görüntülemek için bir durum ışığı ve 0 ila 30 saniyelik bir gecikme işlevi vardır.
6. Akıllı olmayan tanı: Güç açıldıktan sonra, cihaz devresi çalışma durumunun normal olup olmadığını otomatik olarak algılar.
NYSP-UK864 RF Kabul Seviyesi Anahtarı Teknik Parametreler
Sıradan uygulama | Uzunluk 2 metreden fazla olduğunda, üste dikey olarak monte edilebilir ve bir kömür taşıma anahtarı olarak kullanılabilir. |
Prob malzemesi | 304+PTFE (opsiyonel) |
Prob uzunluğu | Kablo uzunluğu S istek üzerine özelleştirilebilir |
Besleme gücü | 220VAC,24VDC (opsiyonel) |
Proses sıcaklığı | -40~+130℃ |
Proses basıncı | 0~2.0MPa |
Proses bağlantısı | Diş, flanş (isteğe bağlı) |
Sinyal çıkışı | DPDT çıkışı, 5A 24VDC veya 5A 220VAC |
Zaman gecikmesi | 0-30s ayarı |
Arıza alarmı | Sitede ayarlanabilir üst veya alt limit |
Koruma seviyesi | IP67 |
Patlamaya dayanıklı sınıf | Exia II CT6 Ga (isteğe bağlı) |
