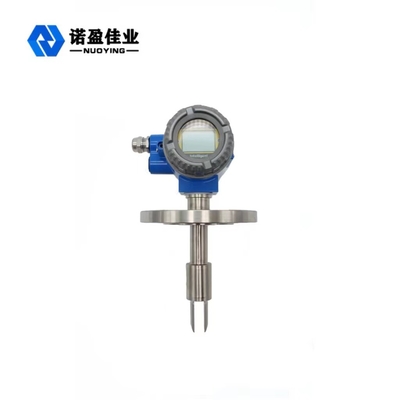

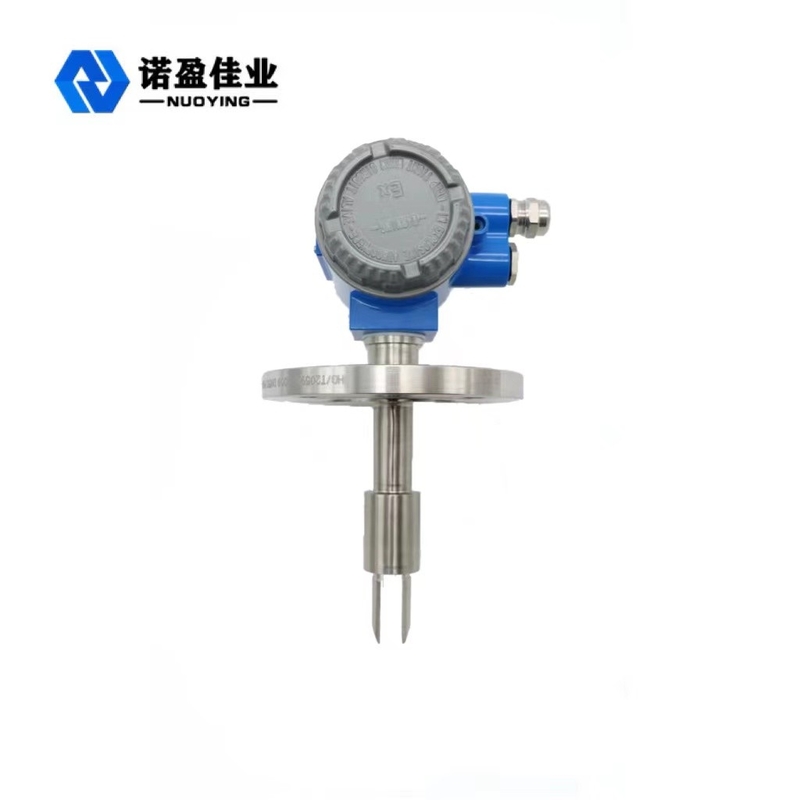

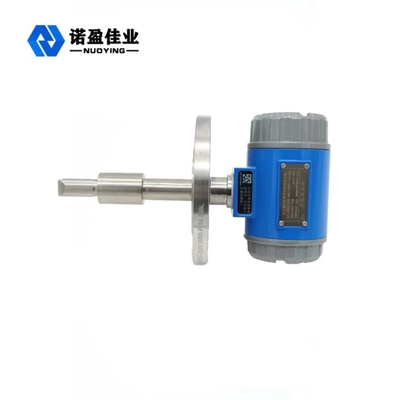

NYDE - Tank Boru Yoğunluk Ölçümü için CR Tuning Fork Densitometer

Kurulumu ve Kullanımı Kolay Tank ve Boru Yoğunluk Ölçümü NYDE-CR Ayar Çatalı Densitometre

NYYC-MD tipi ekleme yoğunluk ölçer, gerçek zamanlı çevrimiçi yoğunluk tespiti için kullanılabilir.Temel parametre olarak yoğunluk veya referans olarak katı yüzdesi veya konsantrasyon yüzdesi ile kalite kontrolünde ürünlerin proses kontrolünde kullanılabilir.Boru hatlarında, açık tank kaplarında ve kapalı tank kaplarında yaygın olarak kullanılan yerleştirme tipi kurulumun kullanılması, ortam yoğunluğu algılama sıvısının yoğunluğu, ortama yerleştirilen ayar çatalı tarafından alınan titreşim frekansına doğrudan bağlıdır.Sıcaklık telafisi sağlamak için sensör yerleşik sıcaklık sensörü.Petrol, kimya, bira, gıda, ilaç ve mineral işlemede (kil, karbonat, silikat vb. gibi), yukarıdaki endüstrilerde çok ürünlü boru hattı arayüzü algılamasında, karıştırma karışımı yoğunluğu algılamasında, reaktör uç noktasında özel uygulamalarda yaygın olarak kullanılır. izleme, iyonlaştırıcı arayüzü algılama.

NYDE-CR Ayar Çatalı Densitometre Çalışma Prensibi

Sensör, bileşen titreşimi ilkesine göre çalışır, bileşen parçası, ölçülen sıvıya daldırılmış ayar çatalı parçasıdır.Titreşim çatalı parçası, çatal gövdesinin alt ucuna sabitlenmiş içsel bir piezoelektrik cihaz aracılığıyla titreşimleri algılar.Titreşim frekansı, çatalın diğer ucuna sabitlenmiş ikincil bir piezoelektrik cihaz tarafından algılanır ve ardından sinyal, üstteki bir devre tarafından yükseltilir.Sıvının yoğunluğu ve ölçülen sıvı akışı sırasındaki titreşim frekansı yakından ilişkilidir ve ölçülen sıvının yoğunluğu değiştiğinde, sıvı akışı sırasındaki titreşim frekansı da değişir.D=Ko+KIT+KETz denklemi ile ölçülen sıvının yoğunluğu doğru bir şekilde hesaplanabilir.

D = Ölçülen ortamın kalibrasyonsuz yoğunluğu (kg/m³)

T = titreşim frekansı (μs).

Ko, Ki, K2 = sabitler

Yoğunluk algılama sürecinde, NYYC-MD geçmeli yoğunluk ölçer, sıcaklığın ölçülen ortamın (D) yoğunluğu üzerindeki etkisini otomatik olarak telafi edebilir ve basıncın yoğunluk üzerinde önemli bir etkisi yoktur.

NYDE-CR Ayar Çatalı Densitometresi Teknik Parametreler

NYDE-CR Ayar Çatalı Densitometre Tasarım Özelliği

1. Tanklar, boru hatları, akan veya sabit ortam yoğunluk ölçümü için uygundur.Yüksek sıcaklık, düşük sıcaklık, yüksek viskoziteli ortam içeren safsızlıkları ölçmek için uygundur.

2. Sinyal işleme, hesaplama ve teşhis fonksiyonlarını entegre eden mikroişlemci tabanlı elektronik dönüştürme cihazı.

3. Sıvı yoğunluğu ve sıcaklığının sürekli çevrimiçi ölçümü, yüksek hassasiyet, daha güvenli ve güvenilir, doğrudan üretim süreci kontrolü için kullanılabilir.

4. RS485 arabirimi aracılığıyla doğrudan PC ile iletişim kurabilir ve kullanıcılar doğrudan çevrimiçi düğüm yapılandırması, arıza teşhisi ve veri kaydı yapabilir.

5. Yoğunluk ve sıcaklık ölçülürken temel yoğunluk, konsantrasyon yüzdesi, kütle yüzdesi, hacim yüzdesi ve diğer parametreler hesaplanabilir.

6. Mükemmel aşırı basınç koruma yapısı, üstün sıcaklık kararlılığı, tamamen kaynaklı conta, sağlam ve güvenilir tasarım.

7. Kurulumu ve kullanımı kolaydır, okumayı görüntülemek için sıvıyı yerleştirin.

8. Basitleştirilmiş bakım, düzenli temizlik yok.

9. Standart referans kaynağı olmadan kalibrasyon, laboratuvar kalibrasyonu yok, proses kesintisi yok.

10. Tehlikeli alanlar için kendinden güvenli, gıda üretim alanları için hijyenik.
