Ürün ayrıntıları:
|
Orta Sıcaklık Aralığı: | -50℃~+200℃ | çalışma basıncı: | 3000PSI |
---|---|---|---|
stres etkisi: | ihmal edilebilir | Çatal gövde kaplaması: | Standart PTFE veya PFA |
Güç kaynağı: | 24VDC,≥50 mA | Çıkış doğruluğu (20℃): | okumanın ±%0,1'i |
Koruma seviyesi: | IP67,IP68 | Kabuk: | Alüminyum alaşım |
Vurgulamak: | Tuning Çatal Taşınabilir Yoğunluk Ölçer 24VDC,Alüminyum Alaşımlı Tuning Çatal Yoğunluk Ölçer,Flanş Paslanmaz Çelik Yoğunluk Ölçer |

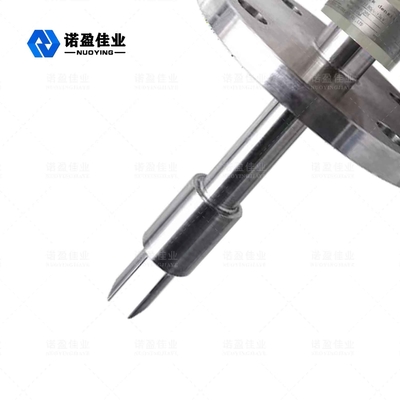

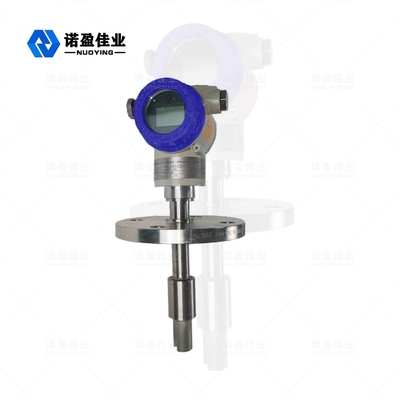

Alüminyum Alaşımlı NYDE Ayar Çatalı Yoğunluk Ölçer Flanş Paslanmaz Çelik 24VDC 0–600CP
NYDE Ayar Çatalı Yoğunluk ÖlçerÇalışma Prensibi
Sensör, bileşen titreşimi ilkesine göre çalışır ve bileşen parçası, ayar çatalının ölçülen sıvıya daldırılmış kısmıdır.Sıvı yoğunluğunun ve sıcaklığının sürekli çevrimiçi ölçümü, yüksek hassasiyet, daha güvenli ve güvenilir, doğrudan üretim süreci kontrolü için kullanılabilir.Titreşim çatalı parçası, çatal gövdesinin alt ucuna sabitlenmiş dahili bir piezoelektrik cihaz aracılığıyla titreşime neden olur.Salınım frekansı, çatal gövdesinin diğer ucuna sabitlenmiş ikincil bir piezoelektrik cihaz tarafından tespit edilir ve ardından sinyal, üstteki devre tarafından yükseltilir.Kolay bakım, düzenli temizlik gerektirmez.Sıvının yoğunluğu, ölçülen sıvı akarken titreşim frekansı ile yakından ilişkilidir.Ölçülen sıvının yoğunluğu değiştiğinde sıvı akarken titreşim frekansı da değişir.Mikroişlemci tabanlı elektronik dönüştürme cihazı, entegre sinyal işleme, hesaplama ve teşhis işlevleri.Aşağıdaki denklem sayesinde ölçülen sıvının yoğunluğu doğru bir şekilde hesaplanabilir.
D= K0+K1T+K2T2
D= Ölçülen ortamın kalibre edilmemiş yoğunluğu (kg/m3)
T= Titreşim frekansı (μ s).
K0, K1, K2= sabit
Yoğunluk algılama sürecinde, NYDE eklenti yoğunluk ölçer, sıcaklığın ölçülen ortamın yoğunluğu (D) üzerindeki etkisini otomatik olarak telafi edebilir ve basıncın yoğunluk üzerinde önemli bir etkisi yoktur.
NYDE Tuning Fork Yoğunluk Ölçer Teknik Parametreler
Ölçüm aralığı | 0,5 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0 |
Kalibrasyon aralığı | 0,5 – 2,5 g /cc (0 – 2500 kg/m3) |
Orta sıcaklık aralığı | -50℃~+200℃ |
çalışma basıncı | 3000psi |
stres etkisi | ihmal edilebilir |
Dahili sıcaklık sensörü | Dijital sensör |
ıslanan malzeme | 316L,2205 Paslanmaz çelik, Titanyum alaşımı |
Çatal gövde kaplaması | Standart PTFE veya PFA |
Güç kaynağı | 24VDC,≥50 mA |
Analog sinyal çıkışı | 4-20 mA,RS485 Modbus RTU |
Çıkış doğruluğu (20℃) | okumanın ±%0,1'i |
Çıkış tekrarlanabilirliği (-40~+85℃) | ± %0,05 FS |
Proses bağlantısı | DIN 50 PN16 DIN 50 PN40 |
IDF ve RJT sıhhi | |
Koruma seviyesi | IP67,IP68 |
Kabuk | Alüminyum alaşım |
