Ürün ayrıntıları:
|
Sıradan uygulama: | Sıvı | Enstrüman kalibresi: | Dişli bağlantı; Flanş bağlantısı |
---|---|---|---|
Ölçüm doğruluğu: | ±1.0%R,±0.5%R,±0.2%R(Özelleştirilebilir) | Menzil oranı: | 1:10; 1:15; 1:20 |
Sensör Malzemesi: | 304 paslanmaz çelik, 316 (L) paslanmaz çelik vb. | ortam sıcaklığı: | -20℃~+120℃ |
Atmosferik basınç: | 86KPa~106KPa | sinyal çıkışı: | Darbe sinyali, 4 ~ 20mA sinyali |
Vurgulamak: | Sıvı Türbin Debimetre Yüksek Doğruluk,304 Paslanmaz Çelik Sıvı Türbin Debimetre,Dişli Su Türbini Debimetre |

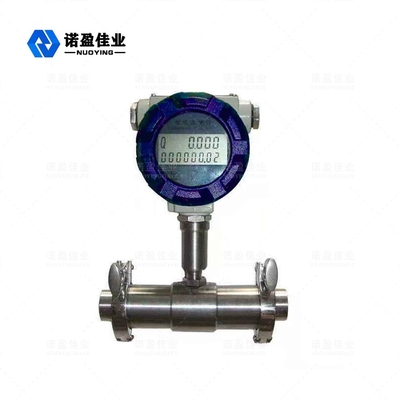

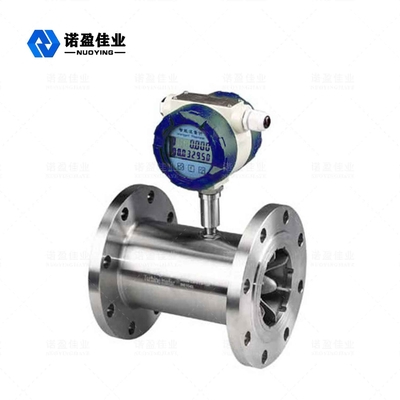

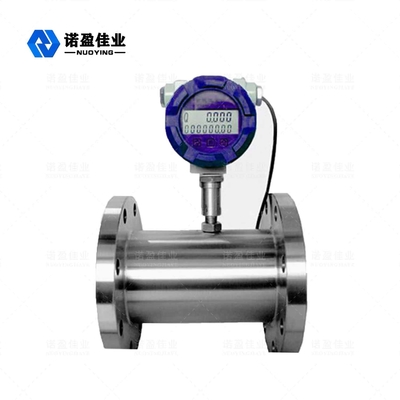

Yüksek Doğruluk İyi Tekrarlanabilirlik Sıvı NYWL-L Türbin Akış Ölçer
NYWL-L Türbin Debimetre Çalışma Prensibi
NYWL-L serisi türbin debimetre, basit yapı, hafif, yüksek doğruluk, iyi tekrarlanabilirlik, duyarlı, kurulumu ve bakımı kolay yeni nesil türbin debimetre kullanımı ile optimizasyon tasarımından sonra yurtiçinde ve yurtdışında akış ölçerlerin ileri teknolojisini emer. , paslanmaz çelik 1CraNigTi, 2Cris ve korindon Alc0a ile kapalı boru hattının ölçülmesinde yaygın olarak kullanılır, sert alaşım paslanmaz.Ve hiçbir lif, parçacık ve diğer kirlilikler, 5 × 10-6m3 / s sıvıdan daha az çalışma sıcaklığı kinematik viskozitesi, 5 × 10-6m² / s sıvıdan daha büyük kinematik viskozite için, akış ölçer gerçek sıvının kalibrasyonundan sonra kullanılabilir .Özel işlevlere sahip gösterge enstrümanı, nicel kontrol, aşırı ses alarmı vb. de olabilirse, akış ölçümü ve enerji tasarrufu için ideal bir araçtır.
Sensörün enstrümantasyon katsayısı, sensörün dahili sıvı mekanizmasını hiç sormayan akış kalibrasyon cihazının, sensöre bir kara kutu olarak giriş (akış) ve çıkışa (frekans darbesi) göre kalibrasyonundan elde edilir. sinyal) dönüşüm katsayısını belirlemek için pratik uygulamalar için uygundur.Ancak, bu dönüştürme faktörünün (enstrümantasyon faktörü) koşullu olduğuna, kalibrasyon koşullarının referans koşullar olduğuna, bu koşuldan sapma katsayılarının kullanımı değişecekse, değişimin sensör tipine, boru montaj koşullarına ve akışkana bağlı olduğuna dikkat edilmelidir. durumun fiziksel parametreleri.
NYWL-L Türbin Debimetre Tasarım Özelliği
1. Yüksek doğruluk, genellikle ± %1 R'ye kadar, ± %0,5 R'ye kadar, ± %0,2 R'ye kadar yüksek hassasiyetli tip.
2. İyi tekrarlanabilirlik, %0,05 ~ %0,2'ye kadar kısa vadeli tekrarlanabilirlik, bunun nedeni, sık kalibrasyon veya çevrimiçi kalibrasyon gibi iyi tekrarlanabilirlik nedeniyle, ticari yerleşimde tercih edilen akış ölçerdir.
3. Toplam ölçüm ve bilgisayar bağlantısı için uygun çıkış darbe frekansı sinyali, sıfır noktası kayması yok, güçlü anti-parazit yeteneği.
4. Çok yüksek frekanslı sinyal (3 ~ 4kHz), güçlü sinyal çözünürlüğü elde edebilir.
5. Geniş aralık, 1:20'ye kadar orta ve büyük çap, 1:10 küçük çap, kompakt ve hafif yapı, kolay kurulum ve bakım, büyük sirkülasyon kapasitesi.
6. Yüksek basınç ölçümüne uygulanabilir, metre gövdesinin deliği açmasına gerek yoktur, yüksek basınçlı tip alet yapmak kolaydır.
7. Özel sensör tipleri, düşük sıcaklık tipi, çift yönlü tip, downhole tipi, kum karıştırma özel tipi vb. gibi çeşitli özel sensör tipleri için kullanıcıların özel ihtiyaçlarına göre tasarlanabilir.
8. Büyük çaplı ölçüm, küçük basınç kaybı, düşük fiyat için uygun ekleme tipinde yapılabilir, akış olmadan çıkarılabilir, kurulumu ve bakımı kolaydır.
NYWL-L Türbin Debimetre Teknik Parametreleri
Sıradan uygulama | sıvı |
Enstrüman kalibresi | Dişli bağlantı;Flanş bağlantısı |
Ölçüm doğruluğu | ±1.0%R,±0.5%R,±0.2%R(Özelleştirilebilir) |
Menzil Oranı | 1:10;1:15;1:20 |
Sensör Malzemesi | 304 paslanmaz çelik, 316 (L) paslanmaz çelik vb. |
Ortam sıcaklığı | -20℃~+120℃ |
Çevre sıcaklığı | -20℃~+60℃ |
Bağıl nem | %5 ~ %90 |
Atmosferik basınç | 86Kpa~106Kpa |
Sinyal çıkışı | Darbe sinyali, 4 ~ 20mA sinyali |
iletişim çıkışı | HART/RS485 |
Güç kaynağı | Harici güç kaynağı: +24VDC±15%, dalgalanma ≤±5 Dahili güç kaynağı: 2.0~3.0V |
Sinyal hattı arayüzü | Temel tip, patlamaya dayanıklı tip |
Koruma/Patlamaya dayanıklı sınıf | IP 67/ExiaⅡCT4 veya ExdⅡBT6 |
