Ürün ayrıntıları:
|
| Menzil oranı: | 1:10 | İş stresi: | DN15~DN50:4.0MPa |
|---|---|---|---|
| orta viskozite: | DN15~5mPa*s | Bağlantı yöntemi: | Dişli bağlantı, flanş bağlantısı |
| Toplam uzunluk: | Darbe sinyali, 4 ~ 20mA sinyali | Güç kaynağı: | 24VDC |
| Ölçüm aralığı: | Su (2.5~60000) L/h, hava (0.07~2000) m³/h, (0.101025 MPa, 20℃'de) | Ölçüm doğruluğu: | ±1.0%R,±0.5%R,±0.2%R(Özelleştirilebilir) |
| Vurgulamak: | 24VDC Metal Tüp Float Debimetre,Türbin Metal Tüp Float Debimetre,Metal Tüp Türbin Debimetre |
||

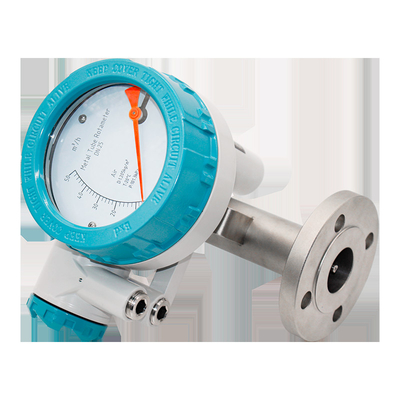

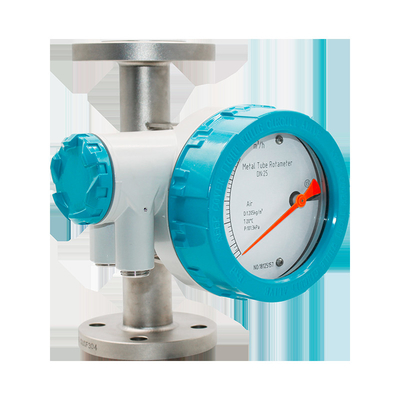

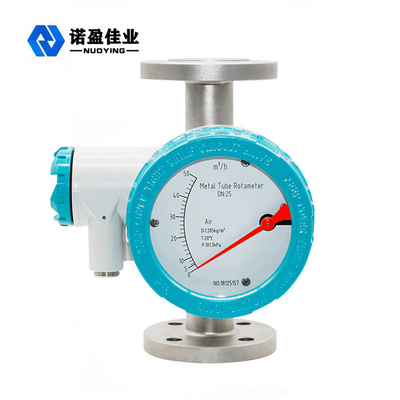

Güvenilir Çalışma Yüksek Doğruluk Geniş Aralık NYGZ-L Metal Boru Şamandıralı Debimetre
NYGZ-L serisi metal boru şamandıralı debimetre yapısı basit, güvenilir çalışma, yüksek doğruluk, geniş uygulama yelpazesidir.Cam rotorlu debimetre ile karşılaştırıldığında daha yüksek basınca dayanabilir.NYGZ-L serisi debimetreler in situ göstergeli, elektrikli uzaktan şanzımanlı, limit switch alarmlı, korozyon dirençli, ceketli tip, sönümlü tip ve patlamaya dayanıklı çeşitlere sahiptir.Ulusal savunma, kimya, petrol, metalurji, elektrik, çevre koruma, ilaç ve hafif sanayi ve diğer sıvı, gaz akış ölçümü ve otomatik kontrol bölümlerinde yaygın olarak kullanılmaktadır.
Debimetre algılama parçaları 1Cr18Ni9Ti paslanmaz çelikten yapılmıştır, özel durumlar Cr18Ni12Mo2Ti veya F46 ve diğer korozyona dayanıklı malzemelerden de yapılabilir.Özel özellikler dışında, akış ölçerin yüksekliği 250 mm'dir ve bağlantı flanşı GB/T9119.8~10 standardıdır ve bu da kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
NYGZ-L Metal Tüp Şamandıralı Debimetre çalışma Prensibi
Akışkan aşağıdan yukarıya dik ölçüm tüpünden geçtiğinde, şamandıra basınç farkının etkisi altında yükselir ve şamandıra yükselişinin yüksekliği akışın boyutunu temsil eder.Şamandıra, akış hızını temsil eden bir yüksekliğe yükselir ve şamandıradaki mıknatıs ile göstergedeki mıknatıs arasındaki bir bağlantı yoluyla göstergeye iletilir, bu da göstergedeki işaretçiyi döndürmeye yönlendirir.
NYGZ-L Metal Boru Şamandıralı Debimetre Teknik Parametreler
| Ölçüm aralığı | Su (2.5~60000) L/h, hava (0.07~2000) m³/h, (0.101025 MPa, 20℃'de) |
| Ölçüm doğruluğu | ±1.0%R,±0.5%R,±0.2%R(Özelleştirilebilir) |
| Menzil Oranı | 1:10 |
| İş stresi | DN15~DN50:4.0MPa |
| Ortam sıcaklığı | -80℃～+200℃(Çizgili F46 debimetre 0℃～80℃) |
| orta viskozite | DN15~5mPa*s |
| Bağlantı yöntemi | Dişli bağlantı, flanş bağlantısı |
| Toplam uzunluk | Darbe sinyali, 4 ~ 20mA sinyali |
| Ölçüm tüpü malzemesi |
Sıradan tip: 1Cr18Ni9Ti Korozyona dayanıklı: Cr18Ni12Mo2Ti, 316L, 316 |
| Çıkış sinyali | 2 kablolu (4 ila 20) mA, 3 kablolu (0 ila 10) mA |
| doğrusallık | %1.0 |
| Güç kaynağı | 24VDC |
| Güç tüketimi | 25 MW |
| Çevre sıcaklığı | -25℃～+55℃ |
| Patlamaya dayanıklı sınıf | Exia IICT5 |
