Ürün ayrıntıları:
|
| Sıradan uygulama: | Tank ve boru hattının yoğunluk ölçümü | ürün modeli: | NYDE-CR |
|---|---|---|---|
| Kabuk malzemesi: | Dökme Alüminyum | Kalibrasyon aralığı: | 0.5~2.5g/cc(500-2500kg/m3) |
| sinyal çıkışı: | 4...20mA，0~1000Hz，RS485 Modbus RTU | Çalışma sıcaklığı: | -50℃~+200℃ |
| Islanan Malzeme: | 316L, Paslanmaz Çelik, Hastelloy | 316L, Paslanmaz Çelik, Hastelloy Güç Kaynağı: | 24VDC≥50mA |
| Vurgulamak: | Tanklar Ayar Çatalı Yoğunluk Ölçer,Takma Çatal Yoğunluk Ölçer,Akıllı Ayar Çatalı Taşınabilir Yoğunluk Ölçer |
||

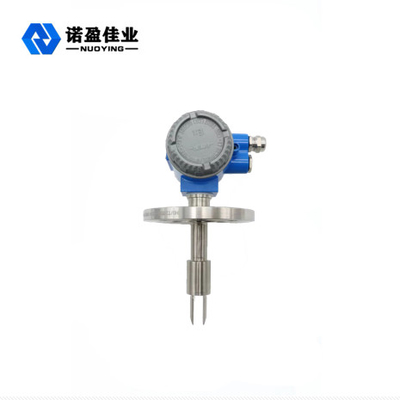

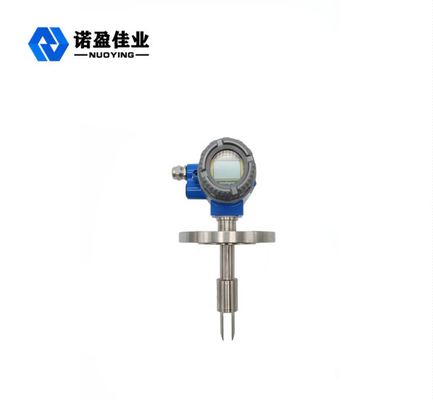

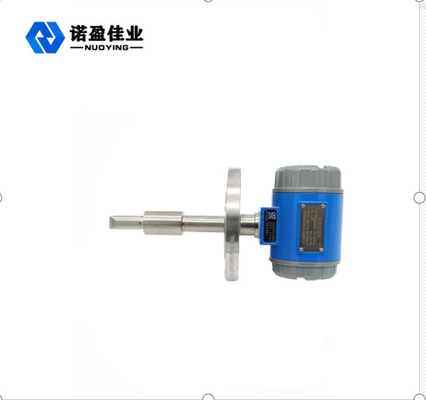

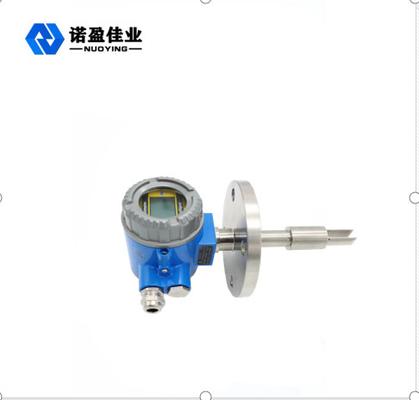

Akıllı Tanklar Ayar Çatalı Yoğunluk Ölçer Küçük Kör Alan NYDE - CR Yerleştirme
Tuning Çatal Yoğunluk Ölçer Çalışma Prensibi
Sensör, bileşen titreşimi ilkesine göre çalışır ve bileşen parçası, ölçülen sıvıya daldırılmış ayar çatalıdır.Titreşim çatalı parçası, çatal gövdesinin alt kısmının bir ucuna sabitlenmiş bir piezoelektrik cihaz aracılığıyla titreşime neden olur.Salınım frekansı, çatalın diğer ucuna sabitlenmiş ikincil bir piezoelektrik cihaz tarafından tespit edilir ve ardından sinyal, üstteki devre tarafından yükseltilir.Sıvı yoğunluğu, ölçülen sıvı akarken titreşim frekansı ile yakından ilişkilidir.Ölçülen sıvı yoğunluğu değiştiğinde, sıvı akarken titreşim frekansı da değişir.Denklem sayesinde ölçülen sıvının yoğunluğu doğru bir şekilde hesaplanabilir.
Tasarım ÖzellikleriÇatal Yoğunluk Ölçer Ayarı
◎ Tankların, boruların, akan veya statik ortamın yoğunluk ölçümü için uygundur.Yüksek sıcaklık, düşük sıcaklık ve yüksek viskoziteli kirlilik içeren ortamlar için uygundur.
◎ Mikroişlemci tabanlı elektronik dönüştürme cihazı, sinyal işleme, hesaplama ve teşhis fonksiyonlarını entegre eder.
◎ Sıvı yoğunluğunun ve sıcaklığının sürekli çevrimiçi ölçümü, yüksek doğruluk, daha güvenli ve güvenilir, doğrudan üretim süreci kontrolü için kullanılabilir
◎RS485 arabirimi aracılığıyla doğrudan PC ile iletişim kurabilir ve kullanıcılar doğrudan çevrimiçi kişileri yapılandırabilir, arızaları teşhis edebilir ve verileri kaydedebilir
◎Yoğunluk ve sıcaklık ölçülürken temel yoğunluk, konsantrasyon yüzdesi, kütle yüzdesi, hacim yüzdesi ve diğer parametreler hesaplanabilir.
◎Mükemmel aşırı basınç koruma yapısı, üstün sıcaklık kararlılığı, tüm kaynaklı sızdırmazlık, sağlam ve güvenilir tasarım.
◎Kurulumu ve kullanımı kolaydır ve veriler sıvı eklenerek görüntülenebilir.
◎Düzenli temizlik olmadan bakımı basitleştirin
◎Kalibrasyon, proses kesintisi olmadan standart referans kaynağına, laboratuvar kalibrasyonuna ihtiyaç duymaz
◎ Kendinden güvenli tip, tehlikeli sahalarda kullanılabilir ve gıda üretim sahalarında sıhhi tip kurulabilir.
Teknik ParametrelerÇatal Yoğunluk Ölçer Ayarı
| Sıradan uygulama | Tank ve boru hattının yoğunluk ölçümü |
|
ürün modeli |
NYDE-CR |
| Kabuk malzemesi | Dökme alüminyum |
| ölçüm aralığı | 0.5~2.5g/cc(500-2500kg/m2)3) |
| Kalibrasyon aralığı | 0.5~2.5g/cc(500-2500kg/m2)3) |
| Sinyal Çıkışı | 4...20mA,0~1000Hz,RS485 Modbus RTU |
| Çalışma sıcaklığı |
-50℃~+200℃ |
| Maksimum çalışma basıncı |
207bar(3000psi) |
| ıslanan malzeme | 316L, Paslanmaz Çelik, Hastelloy |
| Çatal gövde kaplaması | Standart, PTFE, elektrolitik parlatma |
| Güç kaynağı | 24VDC≥50mA |
|
Proses Bağlantısı
|
ANSI 150~1500RF |
| DN50PN16,DN50PN40 | |
| IDF ve RJT Hijyenik | |
| Dahili sıcaklık sensörü | Dijital sensör |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6, Ex mb II CT6(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
