Ürün ayrıntıları:
|
Sıradan uygulama: | sıvı, gaz, buhar | ürün modeli: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Diyafram Malzemesi: | 316 L isteğe bağlı | Güç kaynağı: | 24 VDC |
sinyal çıkışı: | 4... 20 mA /HART / RS485 / Modbus... | İzin verilen aşırı yük: | <2 kat anma aralığı |
Koruma sınıfı: | IP67 | Patlamaya dayanıklı sınıf: | ExiaIICT6Ga, ExdIICT6Gb |
Vurgulamak: | Akıllı Tank Basınç Transmitteri,Tank Basınç Transmitteri 93420,Tank Basınç Sensörü Transmitteri |

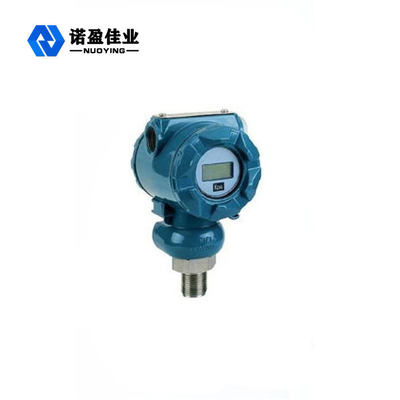

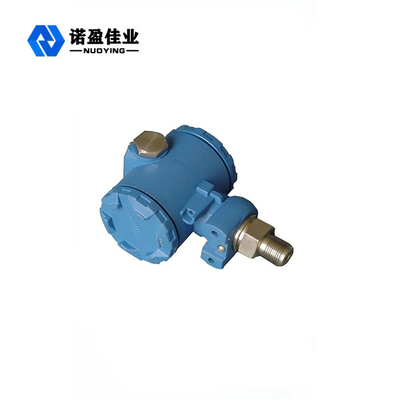

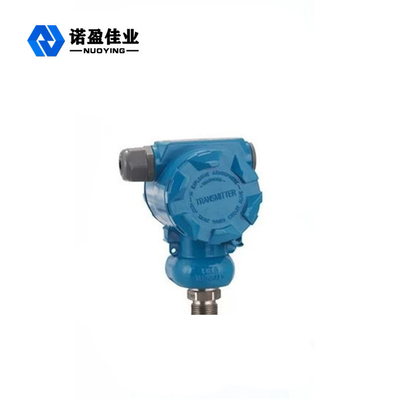

Kararlı Çıkış ve Yüksek Hassasiyetli Basınç Transmitteri NP93420
Basınç Transmitteri Çalışma Prensibi
NP93420 serisi dağınık silikon basınç vericilerinin tümü, ithal çipler, dikkatli yapısal tasarım, sinyal işleme ve montajdan sonra üretilen yeni nesil basınç sensörleri ve ulusal standartlara sıkı sıkıya uygun olarak test edilir.Bu ürün serisi, kararlı çıktı, yüksek hassasiyet ve hassasiyete sahiptir ve ayrıca iyi sıcaklık özelliklerine ve güçlü parazit önleme özelliğine sahiptir.
NP93420 serisi, hassas bir diyafram oluşturmak için bir Wheatstone köprüsü oluşturmak için foto aşındırma teknolojisi, difüzyon ve diğer yarı iletken süreçleri kullanarak, tek kristal silikon levhanın belirli kristal yönü üzerinde yarı iletkenlerin ve mikro makine teknolojisinin basınca direnç etkisinden yapılmıştır. dış kuvvete maruz kaldığında, bilgisayar sıcaklık kompanzasyonu, lazer direnç ayarı, sinyal amplifikasyonu yoluyla uyarı voltajı sinyal çıkışında hafif bir değişiklik meydana gelir, özdirenç değişir ve köprü kolu direnci değişir (bir çift büyür ve diğeri küçülür) ve standart bir çıkış sinyaline sahip bir basınç vericisi üretmek için diğer işleme yöntemleri ve sıkı montaj testi, kalibrasyon ve diğer işlemler.
Tasarım ÖzelliğiBasınç Transmitteri
◎Çıkış stabildir, hassasiyet yüksektir, parazit ve gürültünün etkisi ve diğer faktörler nispeten küçüktür, amplifikatör devresinin karşılık gelen maliyeti azalır ve çözünürlük büyük ölçüde iyileştirilir.
◎Adanmış V/I tümleşik devresi birkaç çevresel aygıta, yüksek güvenilirliğe, basit ve kolay bakıma, küçük boyuta, hafifliğe ve son derece uygun kurulum ve hata ayıklamaya sahiptir.
◎Alüminyum alaşımlı döküm kabuk, üç terminal izolasyonu, elektrostatik sprey koruma tabakası, sağlam ve dayanıklı.
◎4-20mA DC iki telli sinyal iletimi, güçlü parazit önleme özelliği ve uzun iletim mesafesi.

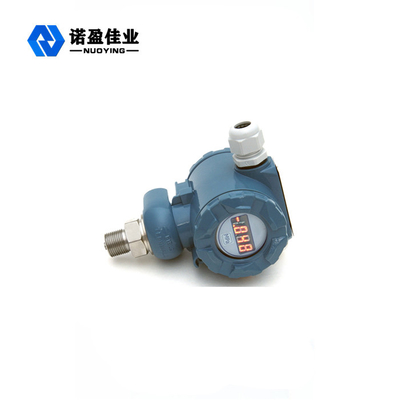

◎LED, LCD, işaretçi, üç çeşit gösterge kafası, yerinde okuma çok uygundur.Viskoz, kristal ve aşındırıcı ortamları ölçmek için kullanılabilirler.
◎Difüzyon silikon basınç transmiteri tehlikeli ve patlayıcı alanlarda kullanılmaktadır.Ürün, düşük akım, düşük voltaj ve düşük güç tüketimi özelliklerine sahiptir.Kendinden güvenli patlamaya dayanıklı bir üründür ve patlamaya dayanıklı bir sertifika ile donatılmıştır.
◎Paslanmaz çelik malzeme ve özel koruyucu yapı ve yıldırımdan korunma, parazit önleme, aşırı voltaj önleme ve amplifikatör devresinin aşırı akımı gibi bir dizi koruma önlemi kullanarak, güvenilir sızdırmazlık, korozyon önleyici ve anti-korozyon yeteneğini geliştirir. -Zorlu çalışma ortamı olup, genel sanayi sitelerinin ölçüm ve kontrol ihtiyaçlarına tamamen uygundur.
Basınç Transmitteri Teknik Parametreleri
Sıradan uygulama | Sıvı, gaz, buhar | |||
Ürün modeli | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Ölçüm aralığı | Üst limitURL | |||
Gösterge basıncı | Mühür göstergesi basıncı | mutlak basınç | Gösterge basıncı | |
0~5KPa~3,5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
diyafram malzemesi | 316 L (isteğe bağlı) | |||
Doğruluk sınıfı | Sınıf 0.1, Sınıf0.2 | |||
Güç kaynağı | 24VDC | |||
Sinyal çıkışı |
Sinyal çıkışı 4... 20mA/HART/RS485/Modbus... |
|||
Ortam sıcaklığı | -40~+85℃ | |||
Proses sıcaklığı | -25~+125℃(>+125℃ özelleştirilebilir) | |||
Proses bağlantısı | Diş, flanş (isteğe bağlı) | |||
Sönümleme süresi | 0.1 ~ 16s ayarlanabilir | |||
İzin verilen aşırı yük | <2 kat anma aralığı | |||
Canlı ekran | LCD (isteğe bağlı) | |||
Koruma sınıfı | IP67 | |||
Patlamaya dayanıklı sınıf | ExiaIICT6Ga, ExdIICT6Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
