Ürün ayrıntıları:
|
Orta: | Sıvı, gaz, basınç ölçümü | Proses Sıcaklığı: | -25~+125℃ |
---|---|---|---|
Bağlantı: | Vida dişi, Flanş (isteğe bağlı) | sönüm süresi: | 0.1-16s |
Diyafram Malzemesi: | 316L | Kabuk malzemesi: | paslanmaz çelik |
Koruma Sınıfı: | IP65 | Güç kaynağı: | 12-36 VDC (±30%). |
Vurgulamak: | 36VDC Basınç Sensörü Vericisi,Dişli Flanşlı Yüksek Sıcaklık Basınç Sensörü,36VDC endüstriyel basınç vericisi |

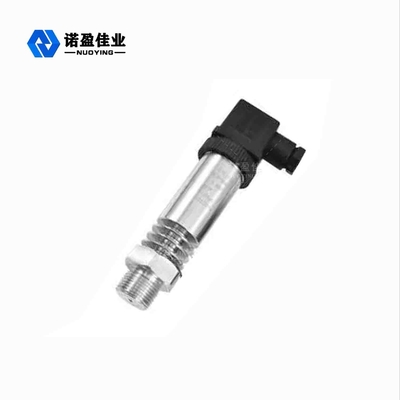

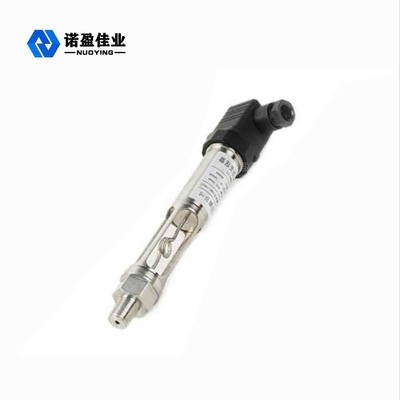

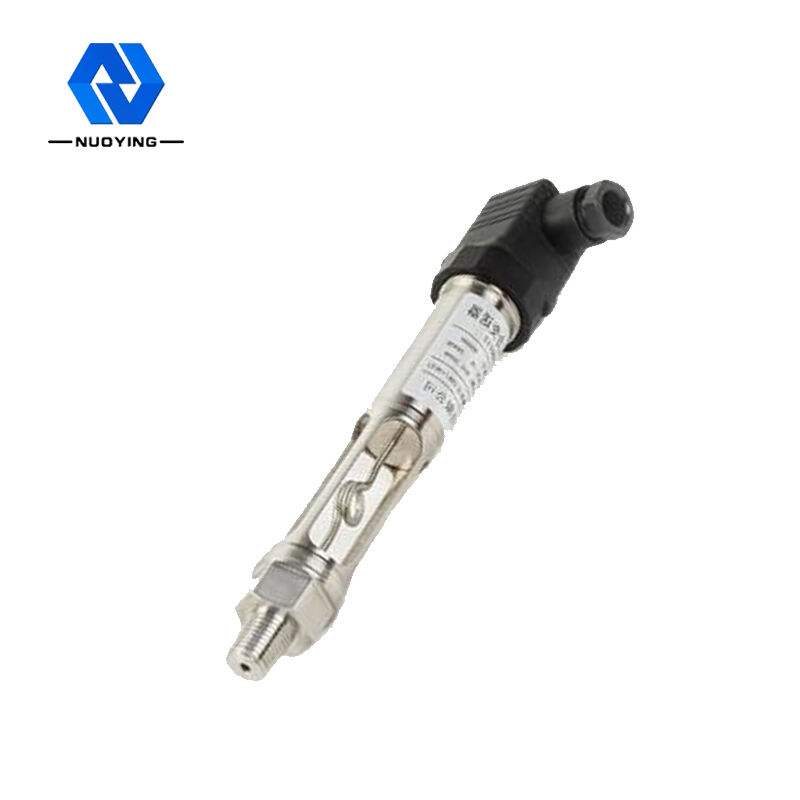

Basınç Sensörü Verici Sıvı Gaz ve Buhar Basıncını Ölçer
Basınç Sensörü Vericisi
Basınç Sensörü VericisiÇalışma prensibi
NP93420 serisi, yarı iletkenlerin ve mikro işleme teknolojisinin piezodirenç etkisi kullanılarak yapılmıştır.Tek kristal silikon levhanın spesifik kristal yönünde, dış kuvvetlere maruz kaldığında hafifçe değişen hassas diyaframı oluşturmak için Wheatstone köprüsünü imal etmek için litografi, difüzyon ve diğer yarı iletkenler süreci kullanılır.Köprü kolunun direnci, özdirencin değişmesiyle değiştirilir, uyarma voltajı sinyalinin çıkışı değiştirilir (bir çift daha büyük ve diğeri daha küçüktür), bilgisayar sıcaklık kompanzasyonu, lazer direnç ayarı, sinyal amplifikasyonu ve diğer işlemlerden sonra araçlar ve sıkı montaj tespiti, Kalibrasyon ve diğer işlemler, standart bir çıkış sinyali basınç vericisinin üretimi.
Basınç Sensörü VericisiTeknikParametre
Tipik uygulama | SS316 uyumlu gaz ve sıvı |
Kesinlik | %0.25F·S ,%0.5F·S |
Menzil | -95kPa~60MPa |
diyafram malzemesi | 316L (isteğe bağlı) |
Sıcaklık katsayısı | ≤0.02%/℃ |
Proses sıcaklığı | -10℃~+80℃ |
Depolama sıcaklığı | -40℃~+125℃ |
Tam Aralık Sıcaklık Katsayısı | ≤0.02%/℃ |
Bağıl nem | <%95 |
Proses bağlantısı | Diş, flanş (isteğe bağlı) |
Aşırı Yük Sınırı: | Nominal aralığın %150-%200'ü |
sinyal çıkışı | 4~20mADC iki telli veya 0~10mADC üç telli |
Güç kaynağı | 12.5V-36V, standart güç kaynağı 24VDC |
Yük direnci | ≯750Ω(Yük karakteristiği için aşağıdaki şema 1'e bakın) |
Mekanik Koruma | IP65 |
Patlama Sınıfı | Ex iaⅡCT5 |
Basınç Sensörü VericisiBaşvuru
Petrol, kimya sanayi, metalurji, elektrik enerjisi, hafif sanayi, yapı malzemeleri, tıp, çevre koruma, bilimsel araştırma ve diğer işletme ve kurumlarda yaygın olarak kullanılmaktadır, proses sıvı basıncını test etmeyi gerçekleştirir ve her türlü hava koşulunda çeşitli durumlar için uygundur. çevre ve her türlü aşındırıcı sıvı.
Basınç Sensörü Vericisiözellikleri
Basınç Sensörü VericisiFiziksel özellikler
