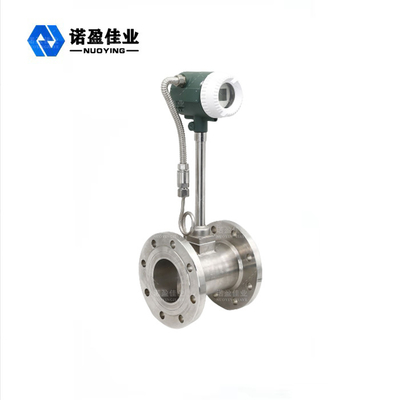

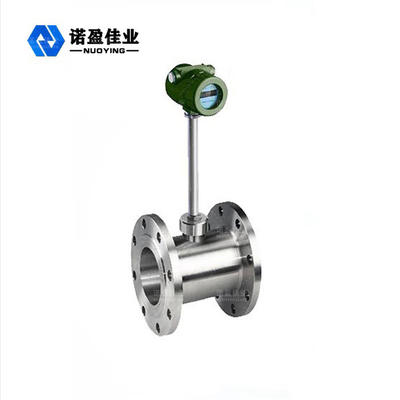

Yüksek Doğruluk 24VDC Patlama Korumalı Vorteks Akış Ölçer Cihazları NYLU - JB

Yüksek Ölçüm Doğruluğu 24VDC Patlama Korumalı Cihazlar NYLU-JB Vorteks Akış Ölçer

Vorteks akış ölçer, esas olarak gaz, sıvı, buhar ve diğer ortamlar gibi endüstriyel boru hattı sıvı akış ölçümü için Carmen vorteks prensibi araştırma ve üretimine dayanmaktadır.Özellikleri, sıvı yoğunluğu, basınç, sıcaklık, viskozite ve diğer parametrelerden neredeyse bağımsız olarak çalışma koşullarının hacim akışını ölçmede küçük basınç kaybı, geniş bir aralık, yüksek doğruluktur.Hareketli mekanik parça yoktur, bu nedenle yüksek güvenilirlik ve düşük bakım.Enstrüman parametreleri zaman içinde kararlı olabilir.Vorteks akış ölçer, son derece güvenilir olan ve -20℃～+250℃ çalışma sıcaklığı aralığında çalışabilen piezoelektrik stres sensörünü benimser.Analog standart sinyal ve dijital darbe sinyal çıkışına sahiptir, bu nedenle gelişmiş ve ideal bir ölçüm cihazı olan bilgisayar gibi dijital sistemlerle kullanımı kolaydır.

NYLU-JB Vortex Debimetre Çalışma Prensibi

Vorteks akış ölçer, girdap jeneratörü, algılama probu ve ilgili elektronik devre ve diğer bileşenlerin akış alanında tasarlanmıştır.Akışkan girdap üretecinden aktığında, her iki tarafta birbirini izleyen iki girdap sırası oluşturur, bu girdap Carmen girdap sokağı olarak bilinir.Strohal, Carmen girdap sokağı teorisine dayanarak, Carmen girdap sokağının frekansının sıvı akış hızı ile orantılı olduğunu öne sürdü ve frekans ile akış hızı arasındaki ilişkiyi verdi: f = St × V / d

f: girdap frekansı (Hz)

v: girdap üretecinin her iki tarafındaki ortalama akış hızı (m/s )

St: Strohal katsayısı (sabit)

Bu değişken girdaplar, algılama probu üzerinde etki eden ve ön yükseltici tarafından dönüştürülen, şekillendirilen ve güçlendirilen bir dizi alternatif elektrik sinyali üreten ve daha sonra bir darbe frekansı sinyali veya orantılı standart sinyal veren bir dizi alternatif negatif basınç oluşturur. girdap senkronizasyonu.

NYLU-JB Vortex Debimetre Tasarım Özelliği

1. Kurulumu kolay basit yapı, hareketli aşınma parçası yok.

2. Yüksek ölçüm doğruluğu, yüksek güvenilirlik, yerinde hata ayıklamaya gerek yok.

3. Akış sinyalini uzun bir mesafeden iletebilir ve merkezi yönetimi gerçekleştirmek için bilgisayarla ağa bağlanabilir.

4. Amplifikatör kartı benzersiz bir tasarıma sahiptir ve gaz ve sıvı için ortaktır.

5. Bilgisayar gibi sayısal sistemlerde rahatlıkla kullanılabilen analog standart sinyal ve sayısal darbe sinyal çıkışı bulunmaktadır.

6. Patlamaya dayanıklı aletler, ilgili patlamaya dayanıklı yerlerde kullanılabilir.

7. Müşteri ihtiyaçlarına göre özelleştirilmiş tasarım ve üretim.

NYLU-JB Vorteks Debimetre Teknik Parametreleri
