Ürün ayrıntıları:
|
| Basınç çıkarma yöntemi: | Standart basınç ekstraksiyonu C | Nominal basınç: | ≤450MPa |
|---|---|---|---|
| Nominal çap: | DN50~DN2600 | Kesinlik: | ±1.5%～±2.5% |
| Çalışma sıcaklığı: | -200~450℃ | Bağlantı yöntemi: | Flanş bağlantısı, kaynaklı bağlantı |
| Vurgulamak: | Dairesel Kanal Tipi Türbin Akış Ölçer,Orifis Plakalı Türbin Akış Ölçer DN50,Yapı Sıvı Türbin Ölçer |
||

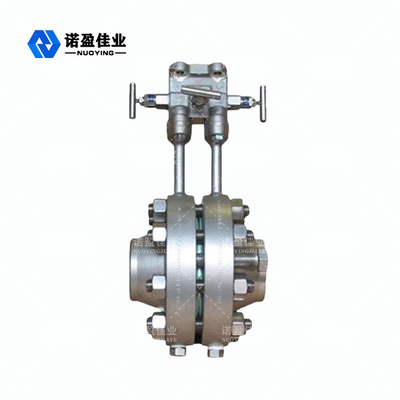

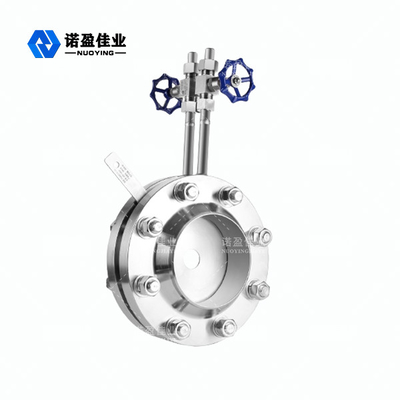

Halka Şeklinde Kanal Tipi Yapı Sıvı NYLD-KB Orifis Tyoe Ring Plakalı Akış Ölçer
NYLD-KB serisi dairesel orifis plakalı debimetre, standart orifis plakası temelinde geliştirilmiş bir kısma akış sensörüdür, çünkü dairesel kanal tipi yapıyı benimser, böylece ölçülen çeşitli kirli ortamlar, orifis plakası ve boru arasındaki halka şeklindeki yarıktan kolayca geçebilir. .Bu nedenle, dairesel orifis plakalı akış ölçer, kirli ortamın akış ölçümünde yaygın olarak kullanılmaktadır.
NYLD-KB Orifis Tyoe Ring Plakalı Debimetre Çalışma Prensibi
Dairesel delikli plaka akış ölçerin minimum akış bölümü, akış alanının ani daralması ve akışı ölçmek için ivme nedeniyle dairesel delikten sıvı geçtiğinde, plakanın merkezindeki dairesel deliktir ve minimum akış bölümü dairesel delikli plaka akış ölçer, plakanın dış kenarı ve bir daire oluşturmak için borunun iç duvarı, akış alanının ani daralması ve hızlanması yoluyla sıvı, dairesel delikli plakanın kenarı etrafındaki sıvı ve ortaya çıkan yüzey tabakası silindirik olacaktır, sıvıya direnç ilkesi benzerdir, bu nedenle dairesel delikli plaka akış ölçerin sıvıya neden olduğu direnç katsayısı nispeten benzerdir, bu da her ikisinin de benzer bir çıkış katsayısına sahip olmasını mümkün kılar.
NYLD-KB Orifis Tyoe Ring Plakalı Debimetre Teknik Parametreler
| Basınç çıkarma yöntemi | Standart basınç ekstraksiyonu C |
| Nominal basınç | ≤450MPa |
| Nominal çap | DN50~DN2600 |
| Kesinlik | ±1.5%～±2.5% |
| Çalışma sıcaklığı | -200~450℃ |
| Bağlantı yöntemi | Flanş bağlantısı, kaynaklı bağlantı |
NYLD-KB Orifis Tyoe Ring Plakalı Debimetre Tasarım Özelliği
1. Sadece genel sıvıların akışını ölçmekle kalmaz, aynı zamanda çeşitli gaz sıcak hava, baca gazı, doğal gaz gibi çeşitli safsızlıklar (toz, süspansiyon, çökelme vb.) içeren sıvılara da uygulanabilir. soğutma sirkülasyon suyu, vb.
2. Doymuş buhar aşırı ısıtılmış buharın ölçülmesi, buharın durmasıyla oluşan kondens birikimini önleyebilir ve buhar tekrar gönderildiğinde, doğru ölçümü hızlı bir şekilde girebilir.Alet gövdesinin başka bir bölümünde düz bir ölçüm borusu vardır, bu nedenle montaj hataları (eksantriklik, boruya yapışan contalar gibi) sahada monte edildiğinde aletin ölçümü üzerinde çok az etkiye sahiptir.
3. "Eşit basınç halkası" yapısını kullanarak, düz boru bölümünün uzunluğu yeterince uzun olmadığında, yine de doğru bir şekilde ölçülebilir.Örneğin: 90°'lik bir dirseğin akış aşağısında, ölçüm cihazı önce 2D uzunluğa sahip olabilir;30 ° dirseğin akış aşağısında, metre önce 0,5 D uzunluğa sahip olabilir.
4. Yüksek sıcaklık ve yüksek basınçlı sıvılar (kızgın buhar gibi), düşük maliyetli, güvenilir çalışma, istikrarlı performans için uygun "kaynak yöntemi" bağlantısını kullanma.
5. Kolay kristalleşme, kolay buharlaşma ve ısıtılması veya soğutulması gereken diğer sıvılar için uygun "ceket yalıtım" yapısını benimseyin.
