Ürün ayrıntıları:
|
Nominal çap: | DN50~DN1000 | Nominal basınç: | ≤450MPa |
---|---|---|---|
Çevre sıcaklığı: | -20℃~+55℃ | Orta sıcaklık: | -20℃~+300℃ |
Kesinlik: | ±1.0%~±1.5% | Bağlantı yöntemi: | Flanş bağlama, dişli bağlantı, flanş bağlantısı, uç tipi vb. |
Düz boru bölümü gereksinimleri: | Giriş yönü düz boru bölümü ≥ 10DN, akış yönü düz boru bölümü ≥ gaz 5DN olmalıdır | ||
Vurgulamak: | Flanş Sıkma Türbin Akış Ölçer,450MPa Türbin Akış Ölçer,Gaz Türbin Gaz Ölçer |

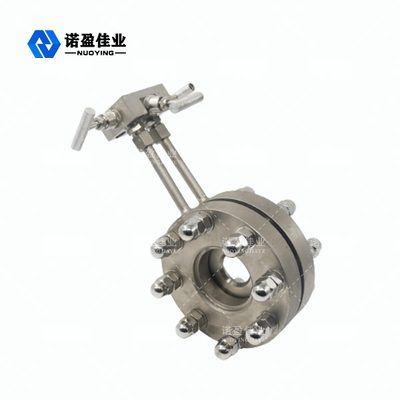

Geniş Uygulama Yelpazesi İstikrarlı Performans Hepsi Bir Arada Uçan Metre
Gaz kelebeği cihazının birçok avantajı vardır, ancak genellikle sahada iş yükü oluşturan basınç hattını hisseder, ancak aynı zamanda sızıntı, tıkanma ve diğer sorunlara da eğilimlidir.Son yıllarda, diferansiyel basınç vericileri, yalnızca kompakt boyut ve istikrarlı performansla değil, ayarlanması kolay, temel olarak kullanım sürecinde sıfır noktasını ayarlamaya gerek kalmadan hızlı bir gelişme kaydetti.Bu avantajlar, tek parça gaz kelebeği akış ölçerin (ağız plakası, dairesel delik plakası, meme vb. dahil) geliştirilmesine ve uygulanmasına katkıda bulunmuştur.
Hepsi Bir Arada Flew Meter Çalışma Prensibi
Borunun iç çapından daha küçük olan açıklığın kısma parçaları nedeniyle boru hattının iç deliğine veya nozülüne ve diğer kısma parçalarına monte edilir, sıvı kısma parçalarından geçtiğinde, akış ışını kesiti aniden daralır, akış oranı hızlandı.Gaz kelebeğinin arka ucundaki sıvının statik basıncı azaltılır, böylece sıvı akış hızı ile kesin bir sayısal ilişkiye sahip olan klape öncesi ve sonrası statik basınç farkı Q = K doğrultusunda üretilir.√△ P.Diferansiyel basınç vericisi (veya fark basınç ölçer), akış hızının ölçülmesini sağlamak için gaz kelebeği öncesi ve sonrası fark basıncını ölçmek için kullanılır.
Hepsi Bir Arada Uçan Metre Tasarım Özelliği
1. Orifis plakası hesaplaması, uluslararası standart ve işlemeyi benimser.
2. Standart tip kısma cihazı, gerçek akış kalibrasyonu olmadan devreye alınabilir.
3. Tek parça orifis plakasının montajı daha kolaydır, basınç borusu çekmeye gerek yoktur, doğrudan diferansiyel basınç vericisine ve basınç vericisine bağlanabilir.
4. Geniş uygulama yelpazesi, tüm tek fazlı akış ölçülebilir, karışık fazlı akışın bir kısmı da uygulanabilir.
5. Kısma cihazının yapısı, kopyalaması kolay, basit, sağlam, istikrarlı ve güvenilir performans, uzun hizmet ömrü ve düşük fiyattır.
Hepsi Bir Arada Uçan Metre Teknik Parametreleri
Nominal çap | DN50~DN1000 |
Nominal basınç | ≤450MPa |
Çevre sıcaklığı | -20℃~+55℃ |
Orta sıcaklık | -20℃~+300℃ |
Kesinlik | ±1.0%~±1.5% |
Bağlantı yöntemi |
Flanş bağlama, dişli bağlantı, flanş bağlantısı, uç tipi vb.
|
Düz boru bölümü gereksinimleri |
Giriş yönü düz boru bölümü ≥ 10DN, akış yönü düz boru bölümü ≥ gaz 5DN olmalıdır
|
İşlev Ayarı | Kullanıcının gereksinimlerine göre, uzaktan sinyal iletimi (field bus işlevine sahip olabilir), akıllı kompanzasyon, akış veya kütle akışı görüntüleme, standart hacim akışı vb. elde etmek için ilgili araçlar seçilebilir. |
