Ürün ayrıntıları:
|
| Nominal basınç: | 0.25~4.0MPa, 0.25~6.3MPa | Nominal çap: | DN50~DN1200, DN50~DN2600 |
|---|---|---|---|
| Kesinlik: | ±0.1%～±1.5% | ortam sıcaklığı: | -50℃≤ t ≤500℃ |
| Bağlantı yöntemi: | Flanş bağlantısı, dişli, kaynaklı | Referans standartları: | GB/T2624-2006, JJG640-94 ve ASMEPTC19.5-2004 |
| Vurgulamak: | Akış Ölçümü Venturi Tüpü Akış Ölçer,Flanş Bağlantısı Venturi Tüpü Akış Ölçer,Türbin Akış Ölçer Venturi |
||

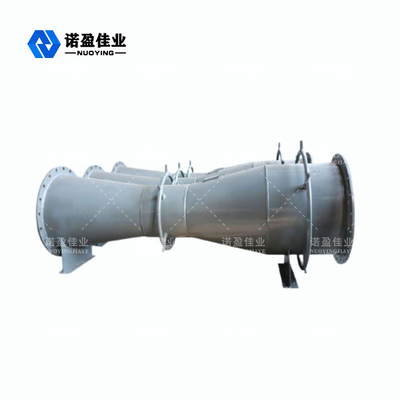

Dayanıklı ve Kararlı Performans Küçük Basınç Kaybı Klasik Venturi
Klasik Venturi Çalışma Prensibi
Boruyu dolduran sıvı, boru içindeki klapeden akarken, akış hızı venturi boğaz boynunda lokal bir daralma oluşturacaktır.Böylece akış hızı artar, statik basınç azalır, bu nedenle venturi boğazı boyun bölümünde basınç farkı öncesi ve sonrası.Akışkan akışı ne kadar büyük olursa, diferansiyel basınç o kadar büyük olur, böylece diferansiyel basınç, akışın boyutuna göre ölçülebilir.Bu ölçüm yöntemi, akış sürekliliği denklemine (kütle korunumu yasası) ve Bernoulli denklemine (enerji korunumu yasası) dayanmaktadır.
Klasik Venturi Tasarım Özelliği
1. Basit yapı, dayanıklı ve istikrarlı performans.
2. Küçük basınç kaybı, sıvı nakli için gereken enerjiden tasarruf sağlar.
3. Doğru hesaplama, küçük enerji tüketimi.
4. Sıvı, gaz, buhar ve iki fazlı akış gibi çeşitli kirli ortamlar için kullanılabilir.
5. Standart venturi gövdesi daha uzundur, boru çapının yaklaşık 2 ila 5 katıdır.
6. 50 ~ 1200 çap aralığında, gerçek akış kalibrasyonuna gerek yoktur.Bu aralığın ötesinde referans olarak tasarlanıp üretilebilir.Daha yüksek doğruluk gerektiğinde, gerçek akış kalibrasyonu gerçekleştirilebilir.
Klasik Venturi Teknik Parametreleri
| Nominal basınç | 0.25~4.0MPa, 0.25~6.3MPa |
| Nominal çap | DN50~DN1200, DN50~DN2600 |
| Kesinlik | ±0.1%～±1.5% |
| Ortam sıcaklığı | -50℃≤ t ≤500℃ |
| Bağlantı yöntemi | Flanş bağlantısı, dişli, kaynaklı |
| Referans standartları | GB/T2624-2006, JJG640-94 ve ASMEPTC19.5-2004 |
