Ürün ayrıntıları:
|
Nominal basınç: | ≤2.5Mpa | Nominal çap: | DN500~DN2600 |
---|---|---|---|
Kesinlik: | ±%3~±%5 | ||
Vurgulamak: | Venturi Akış Ölçer,Fark Basınç Venturi Akış Ölçer,DN500 Venturi Tüp Akış Ölçer takın |
Kısa Kurulum Boyutu İyi Stabilite Büyük Diferansiyel Basınç Venturi

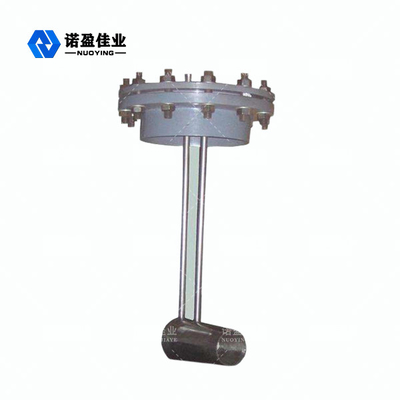

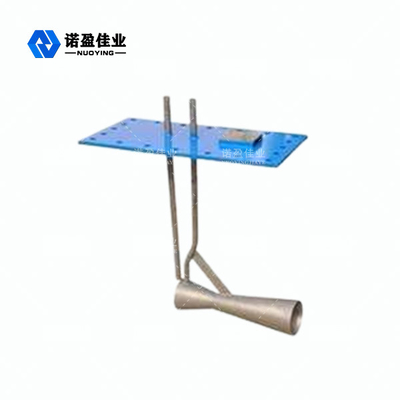

Ekleme venturi, dairesel bir borunun ortasına yerleştirilmiş daha küçük çaplı bir klasik venturidir.Ön düz borudaki statik basınç ile bu sokulan borunun boğazındaki statik basınç arasındaki fark, daha büyük boru çaplarına sahip gazların (örn. yüksek fırın gazı, baca gazı vb.).
Venturi Çalışma Prensibini Ekleyin
İtalyan fizikçi GB Venturi tarafından icat edilen sıvıların diferansiyel basıncını ölçmek için bir cihaz, dolayısıyla adı.Venturi, önce büzülen ve sonra yavaş yavaş genişleyen bir borudur.Giriş bölümü ile en küçük bölüm arasındaki basınç farkı ölçülür ve Bernoulli teoremi kullanılarak akış hızı bulunur.Venturi tüpü aşağıdaki parçalardan oluşur: ① giriş bölümü: kısa silindirik bölüm, çapı D'dir;② büzülme bölümü: konik bir borunun şekli, yaklaşık 21 ° ± 2 ° koni açısı;③ boğaz: kısa bir düz bölüm, çapı yaklaşık 1/3 ila 1/4 D, uzunluğu borunun çapına eşittir;④ difüzyon bölümü: 8 ° ~ 15 ° koni tüpünün koni açısı.Bir basınç halkasının sonunda 0.25 ~ 0.75D giriş bölümünün sonundan, en az dört basınç deliği ve basınç göstergesine basınç halkası vardır.Ayrıca boğazın ortasındaki manometreye giden çok ağızlı bir basınç halkası da bulunmaktadır.Giriş bölümü ile en küçük bölüm (yani boğaz bölümü) arasındaki basınç farkı, manometrenin ölçeği veya otomatik bir kayıt cihazı ile ölçülebilir.
Venturi Tasarım Özelliği Ekle
1. Kısa kurulum boyutu, kurulumu kolay ve düşük maliyetli.
2. Küçük basınç kaybı, enerji tasarrufu.
3. İyi stabilite, süreç izleme için kullanılabilir.
4. Büyük fark basıncı, yüksek doğruluk, geniş ölçüm aralığı.
5. Pürüzsüz diferansiyel basınç özellikleri ile iyi stabilite.
6. Geniş kullanım alanı, genel gaz, baca gazı, daha fazla safsızlık içeren yüksek fırın gazı vb. Uzun süreli kullanımda tıkanma olayı meydana gelmez.Düz boru bölümünün öncesi ve sonrası standart kısma cihazından daha kısadır, yaklaşık 1.5D öncesi ve 1D sonrası.
7. Çevrimiçi sıcaklık ve basıncı kendi kendine düzelten entegre yapı ile.
Venturi Teknik Parametrelerini Girin
Nominal basınç | ≤2.5MPa |
Nominal çap | DN500~DN2600 |
Kesinlik | ±%3~±%5 |
