Ürün ayrıntıları:
|
| Kesinlik: | Sıvı %1,0; Hava %1,5 | Malzeme: | ss316 |
|---|---|---|---|
| Nominal basıncı: | 4.0MPa(DN15,DN25,DN40,DN50) | Koruyucu Seviye: | IP65 |
| açıklık: | Sıvı:2.5-100000L/h;Hava:0.07-3000m^3/h | Menzil oranı: | 10:1(DN≤100mm);5:1(DN>100mm) |
| Bağ: | Vida, Kelepçe, Flanş | Çıktı: | 4~20mA,RS485 |
| Tip: | Metal Tüp Rotametre | Garanti: | 12 ay |
| Vurgulamak: | IP65 Metal Boru Şamandıralı Akış Ölçer,Değişken Alanlı Hava Akışı Rotametresi,SS316 Metal Borulu Hava Akışı Rotametresi |
||

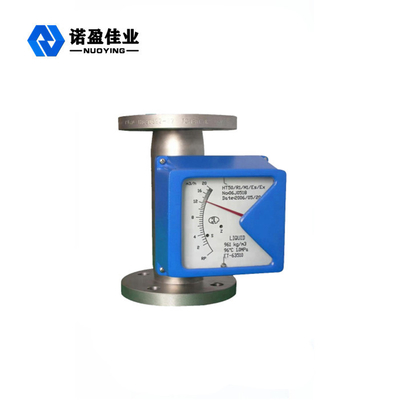

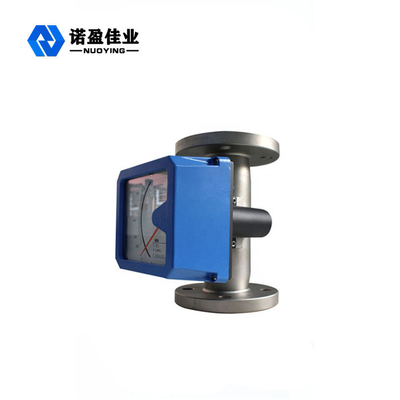

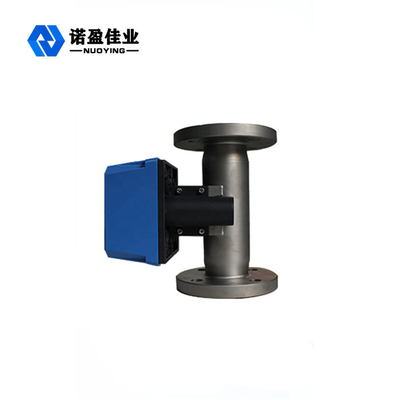

Hava Akış Rotametresi Metal Tüp Şamandıra Değişken Alan Akış Ölçer
Hava Akış Rotametresi Açıklama:
NYGZ-L serisi metal boru rotametresi basit yapısı, güvenilir çalışması, yüksek doğruluğu ve geniş uygulama aralığına sahiptir.Cam rotametrelerden daha yüksek basınçlara dayanabilir.NYGZ-L serisi debimetreler lokal göstergeli, elektrikli uzaktan iletimli, limit switch alarmlı, korozyon dirençli, ceketli tip, sönümlü tip ve patlamaya dayanıklı çeşitlere sahiptir.Ulusal savunma, kimya sanayi, petrol, metalurji, elektrik, çevre koruma, tıp ve hafif sanayi ve diğer bölümlerde sıvı ve gaz akışının ölçümü ve otomatik kontrolünde yaygın olarak kullanılmaktadır.
Debimetre algılamanın bazı kısımları 1Cr18Ni9Ti paslanmaz çelik malzemeden yapılmıştır ve özel durumlarda Cr18Ni12Mo2Ti veya F46 gibi korozyona dayanıklı malzemelerden de oluşturulabilir.Özel özellikler haricinde debimetrenin yüksekliği 250 mm'dir.Bağlantı flanşı GB/T9119.8～10 standardını benimser ve ayrıca kullanıcıların özel gereksinimlerine göre özelleştirilebilir
Hava Akışı Rotametre Parametreleri:
| Teknik parametre | |
| Nominal basınç | DN15, DN25, DN50-- 4.0MPa(Maks: 20MPa) |
| DN80, DN100, DN150-- 1,6MPa | |
| DN80-- Maks 10MPa | |
| DN100-- Maks 6.4MPa | |
| DN150--Maks 4.0MPa | |
| Orta Sıcaklık | Standart: -30℃~+120℃, yüksek sıcaklık: 120℃~350℃ |
| Çap aralığı | DN15,25,50,80,100,150 |
| Kesinlik | %1.0 |
| Güç kaynağı | 24VDC(12~36VDC) |
| viskozite | DN15 :η<30mPa.s |
| DN25 :η<250mPa.s | |
| DN50~DN150: η<300mPa.s | |
| Sinyal Çıkışı | 4~20mADC (iki telli);ekli HART Protokolüne izin verildi |
| Bağlantı türü | Standart: Flanş bağlantısı, GB/T9119-2000 |
| Akış aralığı | Sıvı: 1.0-150000L/H;Gaz:0.5-3000m³/H |
| Ölçü Oranı | 10:1, |
| Patlamaya dayanıklı | Kendinden güvenlik türü: ExiaIICT6 |
| Aleve dayanıklı tip: ExdIICT6l | |
| ıslanan malzeme | R1: 304,1Cr18Ni9Ti |
| Ro :316, 0Cr18Ni12Mo2Ti | |
| RL: 316L, 00Cr17Ni14Mo2Ti; | |
| Ti :Titanyum alaşımı; | |
| Rp: PTFE astar | |
Hava Akış Rotametresi Özellikleri:
1.İki çeşit ortam
Metal rotametreler, gaz ve sıvı iki tip ortamı test edebilir.
2. Büyük Akış Oranı
1:10 büyük akış oranına sahip rotametre, hem sıvı hem de gaz ortamı
3. basit ve net veri okuma
Akış hızı ve toplam akışı görüntülemek için çift hatlı, mekanik ve dijital göstergeli akış ölçer.
4. Rotametrelerin işlevleri
Flanş bağlantılı ve 4-20ma çıkışlı isteğe bağlı gaz rotametresi ve referansınız için çeşitli akış aralığı.
5. Geniş uygulama
Farklı durumlar için daha uygun olan dikey ve yatay tip kurulum yöntemleri.
6. Uzun ömür ve kararlılık
Yüksek sıcaklık ve basıncın aşındırıcı ortamını ölçmek için tasarlanmış tümü metal konstrüksiyonda
Paslanmaz çelik, Hart alaşımı, Titanyum, PTFE'den yapılmış malzemelerin ölçüm sistemini seçebilir.
Sinyalin daha kararlı olmasını sağlayan veri aktarımını garanti eden manyetik bağlantı yapısı.
