Ürün ayrıntıları:
|
Sıradan uygulama: | Çeşitli sıvı, toz, tane katı | ürün modeli: | NYCSUL-501 |
---|---|---|---|
Yükleme metodu: | Diş, Flanş | Ölçüm aralığı: | 5m (özelleştirilmiş) |
Güç Koruması: | Normalde açık, normalde kapalı, alan değiştirilebilir | Proses Sıcaklığı: | 40~+130 ℃(özelleştirilmiş) |
Proses Basıncı: | <2.0MPa | sinyal çıkışı: | DPDT çıkışı 5A, 24VDC veya 5A, 220VAC |
Vurgulamak: | Yapışma Önleyici Rf Kabul Anahtarı,Evrensel Rf Kabul Anahtarı,Endüstriyel RF Kabul Seviyesi Sensörü |
Güçlüsenevrensellik RF Kabul Anahtarı KarşıtıAdhesion Endüstriyel Uygulamalar
YüksekAnd Düşük Sıcaklık DayanımıKöpük ile 26GHz RF Kabul Anahtarı Geniş Bir Şekilde Çıkarılabilir probÇalışma Prensibi
RF giriş seviyesi anahtarı, RF kapasitör teknolojisine dayanmaktadır.Prob kafası radyo frekansı alır.Sürekli analizle, çevredeki ortamın neden olduğu etkiyi doğrular.Çünkü malzemelerin dielektrik sabitleri farklıdır ve iletkenlikleri havadan farklıdır.temas sırasında kapasitans kaymasının yanı sıra toplam empedans değişir.Enerji verilmiş sonda ve kap duvarı, kapasitörün iki elektrotunu oluşturur, böylece sonda kafasının yalıtkanı ve çevreleyen hava, dielektrik malzemeler haline gelir.Hava (dielektrik sabiti 1.0 olan) başka herhangi bir malzemeyle (dielektrik sabiti > 1 olan) değiştirildiğinde, kapasitif verim güçlendirilecektir.Bu, uygulamanın empedansını değiştirir.Kapasitans değerinin değişmesi empedansın değişmesine neden olur.Devre, etkiyi ölçer ve ardından hassasiyet ayarı tarafından oluşturulan referans verilerle karşılaştırır.
RF giriş seviyesi anahtarı hassasiyetinin doğru ayarı, sensör çıkışının doğru değişimini etkiler.Probun Null -KoTeTM devresi, ölçüm devresinin prob üzerinde yığılmış malzemeleri yok saymasını sağlayabilir, aksi takdirde hassasiyet arızasına neden olur.Null-KoTeTM devresi, prob kafasına uygulanan aynı radyo frekansı tarafından uyarılır.Akım aynı devre seviyesinde akamayacağından, Null-KoTeTM devresi, enerjilendirilmiş probdan akan akım akışını bloke eder.
yığılmış malzemeden damar duvarına.Bu durumda RF giriş seviyesi anahtarı malzemenin doğru seviyesini ölçebilir.
RFAdmittansScadı Tasarım Özelliği
◎ Güçlü evrensellik: Sıvılar, viskoz maddeler, parçacıklar, tozlar ve uçucu kül gibi çeşitli iletken ve iletken olmayan ortamların ölçümü için kullanılabilir.
◎ Yapışma önleyici: Patentli yapışma önleyici devre, malzeme yapışmasının neden olduğu yanlış sinyalleri ortadan kaldırabilir.
◎ Çıkarılabilir prob: kontrolör ve prob arasında kablo bağlantısı yoktur, bu nedenle kontrolör, gelen ve giden malzemeleri etkilemeden herhangi bir zamanda çıkarılabilir, değiştirilebilir ve onarılabilir.
◎ Yüksek ve düşük sıcaklık dayanımı;- 184 ℃ ile 280 ℃ arasındaki çalışma ortamı için uygundur ve daha yüksek sıcaklıklar için uygun seramik prob da sağlanabilir:
Çıkış formu: çıkış durumunu görüntülemek için bir durum lambası ve 0 ila 30 saniye gecikme fonksiyonu ile çift kutuplu çift atış röle sinyal çıkışı.
◎ Teşhis: Güç açıldıktan sonra, cihaz devresi çalışma durumunun normal olup olmadığını otomatik olarak algılar.
RFAdmittansScadıTeknik parametre
Sıradan uygulama | Çeşitli sıvı, toz, tane katı |
ürün modeli | NYSP-861,NYSP-862,NYSP-863 |

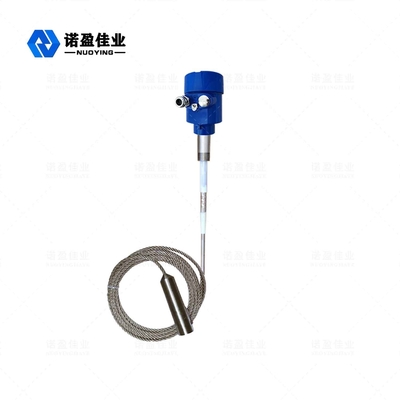

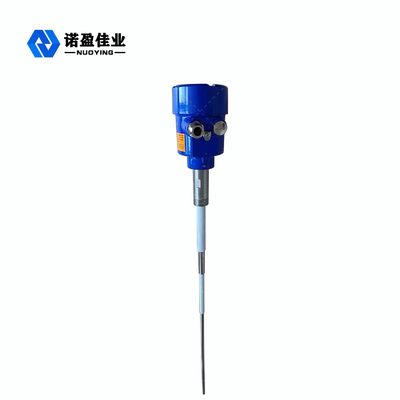

Anten Tipi | sert çubuk, yumuşak kablo tipi |
Anten Malzemesi | 304,PTFE |
Ölçüm aralığı | 5m (özelleştirilmiş) |
Proses Sıcaklığı | 40~+130 ℃(özelleştirilmiş) |
Proses Basıncı | <2.0MPa |
Güç Koruması | normalde açık, normalde kapalı, alan değiştirilebilir |
Zaman gecikmesi | 0~30 sn (ayarlanabilir) |
Proses Bağlantısı | diş, flanş, (isteğe bağlı) |
Elektrik Arayüzü | M20x1.5,1/2" NPT |
Besleme Gücü | 24VDC, 220VAC(opsiyonel) |
Sinyal Çıkışı | DPDT çıkışı 5A, 24VDC veya 5A, 220VAC |
Koruma Sınıfı | IP67, (isteğe bağlı) |
Patlamaya dayanıklı Sınıf | Exia II CT6 (ayrıntılar sertifikada) |
RFAdmittansScadıÜrün uygulaması
Döküm makineleri: kum seviyesini kontrol edin;
Çevresel su arıtma: kanalizasyon seviyesi tespiti:
◎ Hidrolik makineler: yağlama yağı seviyesini kontrol edin.
◎ İnşaat makineleri: çimento silosu ve karıştırma tankının seviyesini kontrol edin.
◎ Un değirmeni: un ve buğday tanesinin seviyesini kontrol edin.
◎ Yem fabrikası;Soya fasulyesi küspesi seviyesinin tespiti.
◎ Santral: Uçucu kül seviyesini kontrol edin.
◎ Cam fabrikası: kuvars kumu ve kırıntı seviyesini kontrol edin;
◎ Kimya tesisi;Polyester, spandeks, asit, alkali ve diğer kimyasal malzemelerin sıvı seviyesini tespit edin.
◎ Kazan fabrikası: Buhar tamburunun ve diğer basınçlı kapların su seviyesini kontrol edin.
◎ Diğer durumlar: doğal gaz, meyve suyu, domates sosu vb. test etme.
