Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı seviye ölçümü | Ölçüm aralığı: | 50~5000mm |
|---|---|---|---|
| Ölçüm doğruluğu: | ±1%FS | Durum göstergesi: | LCD(İSTEĞE BAĞLI) |
| Proses bağlantısı: | flanş, braket (isteğe bağlı) | orta yoğunluk: | ≤0.8Pa.s; ≤0.8Pa.s; 3Pa.s 3Pa.s |
| Patlamaya dayanıklı sınıf: | Exia II CT6 | Proses Basıncı: | -0.1~2.0MPa |

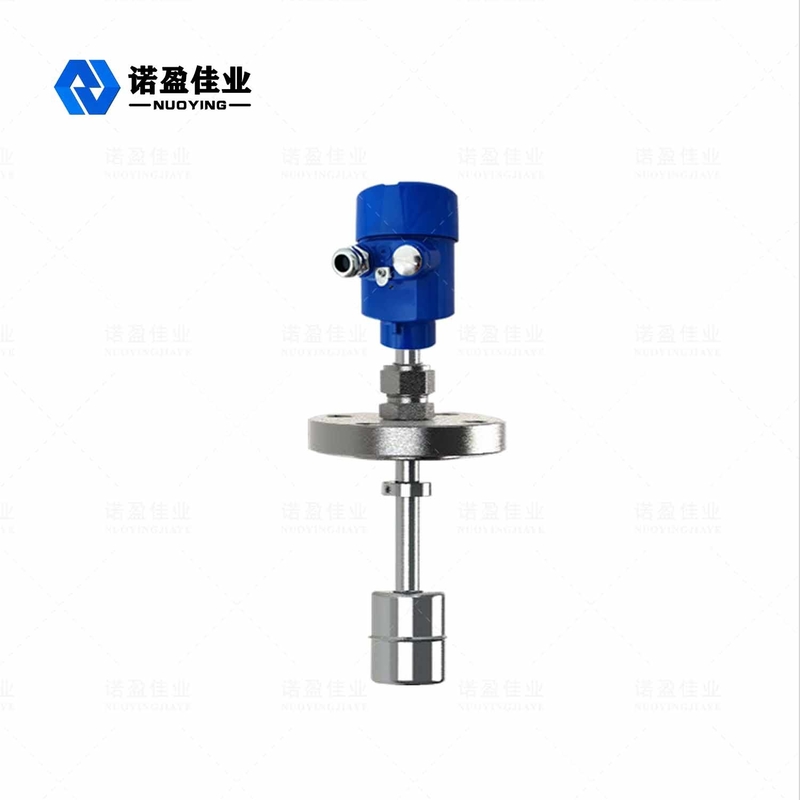

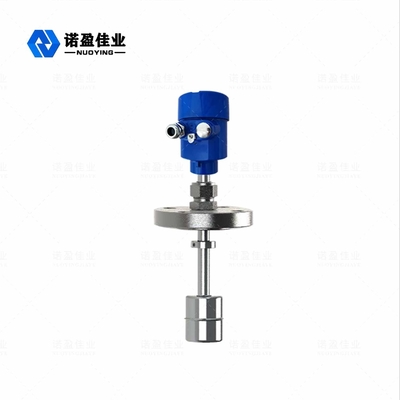

Flanşla Bağlı Sıvı Ölçümü NYCFQ-UL Manyetik Şamandıra Seviye Ölçer
NYCFQ-UL Manyetik Şamandıra Seviye Ölçer Çalışma Prensibi
Sensör çalışırken, devre parçası dalga kılavuzu teli üzerinde bir darbe akımı uyandıracak ve dalga kılavuzu teli boyunca yayılan akım, dalga kılavuzu teli etrafında bir darbe elektromanyetik alanı oluşturacaktır. Sıvı seviyesinin değişmesiyle ölçüm çubuğunu tek başına yukarı ve aşağı hareket ettirin.Şamandıranın içinde bir dizi kalıcı manyetik halka bulunur Darbeli akım manyetik alanı, şamandıra tarafından üretilen manyetik halka alanıyla karşılaştığında, şamandıranın etrafındaki manyetik alan değişir, böylece manyetostriktif malzemeden yapılmış dalga kılavuz teli, şamandıranın konumunda bir burulma darbesi oluşturur. .sabit bir hızda tel boyunca geri iletilir ve dedektör tarafından algılanır.Darbe akımı ve burulma dalgası arasındaki zaman farkı ölçülerek şamandıranın konumu yani sıvı seviyesinin konumu kesin olarak belirlenebilir.
NYCFQ-UL Manyetik Şamandıra Seviye Ölçer Teknik Parametreler
| Sıradan uygulama | Sıvı seviye ölçümü |
| Ölçüm aralığı | 50~5000mm |
| Ölçüm doğruluğu | ±1%FS |
| Güç kaynağı | 24VDC(15-35V) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+130℃ |
| Proses basıncı | -0.1~2.0MPa |
| orta yoğunluk | 500~2000kg/m³ |
| orta yoğunluk | ≤0.8Pa.s;3Pa.s |
| Proses bağlantısı | flanş, braket (isteğe bağlı) |
| Durum göstergesi | LCD(İSTEĞE BAĞLI) |
| Koruma seviyesi | IP65 |
| Patlamaya dayanıklı sınıf | Exia II CT6 |
NYCFQ-UL Manyetik Şamandıra Seviye Ölçer Tasarım Özelliği
1. Basit yapı, sağlam ve güvenilir, kararlı çalışma.
2. Ekran sıvı seviyesini kırmızı olarak gösterir, bu sezgisel, göz alıcı ve okunması kolay.
3. Çeşitli kurulum şekilleri ve bağlantı şekilleri seçilebilir.
4. Geniş ölçüm aralığı, tüm ölçüm sürecinde kör alan yok.
5. Çeşitli sıvıların yanı sıra yüksek sıcaklık, yüksek basınç, aşındırıcı ve yanıcı ve patlayıcı ortam seviyelerinin sürekli ölçümü.
