Ürün ayrıntıları:
|
| Sıradan uygulama: | aşındırıcı sıvı için | Prob Tipi: | PTFE (isteğe bağlı) |
|---|---|---|---|
| Güç kaynağı: | 24VDC、220VAC | Orta sıcaklık: | -184~+260℃ |
| Proses Basıncı: | -0.1 ~ 1.0 MPa | prosedür bağlantısı: | Diş, flanş (isteğe bağlı) |
| koruma seviyeleri: | IP66 | sinyal çıkışı: | 4...20mA/ HART |
| Vurgulamak: | Radyo Frekansı Kapasitans Seviye Göstergesi,Aşındırıcı Sıvı Kapasitans Seviye Göstergesi |
||

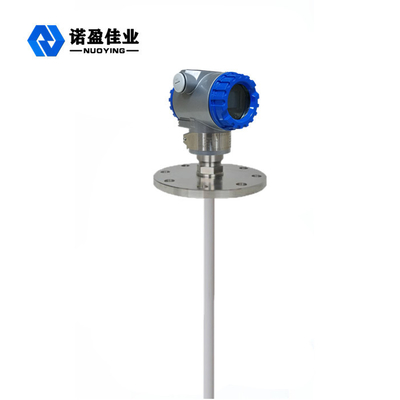

NYDR-3051 Aşındırıcı Sıvı İçin Radyo Frekansı Kapasitans Seviye Göstergesi
NYDR-3051 Radyo Frekansı Kapasitans Seviye Göstergesinin Çapraz Sıvı İçin Çalışma Prensibi
Proba bir radyo frekansı uygulanır ve sürekli analiz yoluyla çevredeki ortamın etkisi belirlenir.Tüm malzemelerin bir dielektrik sabiti olduğundan ve iletkenlikleri havanınkinden farklı olduğundan, prob malzeme ile temas halindeyken, küçük bir kapasitans kayması nedeniyle reaksiyonun toplam empedansı değişir.Enerji verilmiş sonda ve kap duvarı, kapasitörün iki plakasını oluşturduğundan, sondanın yalıtkanı ve çevreleyen hava, dielektrik malzeme haline gelir.Hava (dielektrik sabiti 1.0) başka bir malzeme ile değiştirildiğinde (dielektrik sabiti >1.0), kapasitans değerindeki değişiklik empedans değişikliğine neden olur.
Tasarım özellikleriÇapraz Sıvı İçin NYDR-3051 Radyo Frekansı Kapasitans Seviye Göstergesi
◎ modüler dönüştürücü sensörle entegredir, hareketli parça içermez, yüksek güvenilirlik ve güçlü parazit önleme özelliği
◎ birden fazla prob formu, birden fazla proses bağlantı formu ve özelleştirilebilen birden fazla üretim materyali ile daha yaygın olarak uygulanabilir;
◎ kurulum, hata ayıklama ve bakım son derece uygundur
teknik parametrelerÇapraz Sıvı İçin NYDR-3051 Radyo Frekansı Kapasitans Seviye Göstergesi
| Sıradan uygulama | Sıvı, aşındırıcı sıvı, vb |
| ürün modeli | NYDR-3051 |
| Anten Formu | Kablo, Çubuk |
| Anten Malzemesi | PTFE,304,316 |
| ölçüm aralığı | 6m, 20m |
| Güç kaynağı | 24VDC |
| sinyal çıkışı | 4...20mA/HART/ RS485/Modbus... |
| Proses sıcaklığı | -40~+130℃,-184~+260℃ |
| Devre sıcaklığı direnci | -40~+80℃ |
| Proses basıncı | -0.1~1.6MPa |
| Proses bağlantısı | vida dişi, flanş (seçilebilir) |
| Zaman gecikmesi | 0-30s Sürekli ayarlanabilir |
| Güç kaybı koruması | Yüksek/düşük mod, alan ayarlanabilir |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP65,IP67,IP68 |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
