Ürün ayrıntıları:
|
Sıradan uygulama: | Sıvı | Prob Tipi: | PTFE |
---|---|---|---|
Güç kaynağı: | 24VDC | Orta sıcaklık: | -184~+ 260℃ |
Proses Basıncı: | -0.1~1.0 MPa | prosedür bağlantısı: | İplik |
koruma seviyeleri: | IP 66 | sinyal çıkışı: | 4...20mA |
Vurgulamak: | Basınç Kapasite Seviye Göstergesi,RF Kapasite Seviye Göstergesi 20m,Aşındırıcı Sıvı Basınç Sensörü Verici |

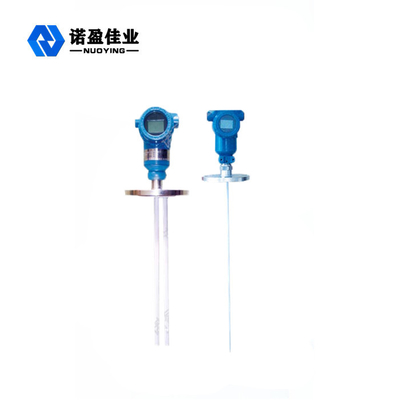

Ölçme Aralığı 20m ile Aşındırıcı Sıvı için RF Kapasitans Seviye Göstergesi
çalışma prensibiÖlçme Aralığı 20m ile Aşındırıcı Sıvı için RF Kapasitans Seviye Göstergesi
Proba bir radyo frekansı uygulanır ve sürekli analiz yoluyla çevredeki ortamın etkileri belirlenir.Tüm malzemelerin bir dielektrik sabiti olduğundan ve iletkenlikleri havanınkinden farklı olduğundan, malzeme ile temas ettiğinde küçük bir kapasitans kayması nedeniyle probun toplam empedansı değişir.Enerji verilmiş sonda ve kap duvarı kapasitörün iki plakasını oluşturduğundan, sondanın yalıtkanı ve çevreleyen hava dielektrik malzeme haline gelir ve hava (dielektrik sabiti 1.0) başka bir malzeme ile değiştirildiğinde (dielektrik sabiti> 1.0) ), kapasitans değerindeki değişiklik empedansta bir değişikliğe neden olur.Bu etki devre tarafından ölçülür ve hassasiyet ayarı (devre) tarafından oluşturulan bir referans referansıyla karşılaştırılır.
Tasarım özelliklerinın-ninÖlçme Aralığı 20m ile Aşındırıcı Sıvı için RF Kapasitans Seviye Göstergesi
◎ modüler dönüştürücü sensörle entegredir, hareketli parça içermez, yüksek güvenilirlik ve güçlü parazit önleme özelliği
◎ birden fazla prob formu, birden fazla proses bağlantı formu ve özelleştirilebilen birden fazla üretim materyali ile daha yaygın olarak uygulanabilir;
◎ kurulum, hata ayıklama ve bakım son derece uygundur
teknik parametrelernın-ninÖlçme Aralığı 20m ile Aşındırıcı Sıvı için RF Kapasitans Seviye Göstergesi
Sıradan uygulama | Sıvı, aşındırıcı sıvı, vb |
ürün modeli | NYDR-3051 |
Anten Formu | Kablo, Çubuk |
Anten Malzemesi | PTFE,304,316 |
ölçüm aralığı | 6m, 20m |
Güç kaynağı | 24VDC |
sinyal çıkışı | 4...20mA/HART/ RS485/Modbus... |
Proses sıcaklığı | -40~+130℃,-184~+260℃ |
Devre sıcaklığı direnci | -40~+80℃ |
Proses basıncı | -0.1~1.6MPa |
Proses bağlantısı | vida dişi, flanş (seçilebilir) |
Zaman gecikmesi | 0-30s Sürekli ayarlanabilir |
Güç kaybı koruması | Yüksek/düşük mod, alan ayarlanabilir |
Elektrik arayüzü | M20*1.5,½ ″NPT |
koruma seviyeleri | IP65,IP67,IP68 |
Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
