Ürün ayrıntıları:
|
Sıradan uygulama: | Yüksek sıcaklık için Katı Seviye Kontrolü | Ürün modelleri: | NYSP-UK863 |
---|---|---|---|
Güç kaynağı: | 24VDC,220VAC(seçilebilir) | Prob Çubuğu Malzemesi: | 304+PTFE (seçilebilir) |
Prob çubuğu uzunluğu: | Uzunluk özelleştirilebilir | Proses Sıcaklığı: | >260 ℃ |
Zaman gecikmesi: | 0~30s ayarlanabilir | Güç kaybı koruması: | Normalde açık, normalde kapalı |
Vurgulamak: | Yüksek Sıcaklık Kabul Seviyesi Anahtarı,Güç Kaybı Koruması Kabul Seviyesi Sensörü,Katı RF Kabul Seviyesi Vericisi |
24VDC RF Kabul Anahtarı Yapışma Önleyici

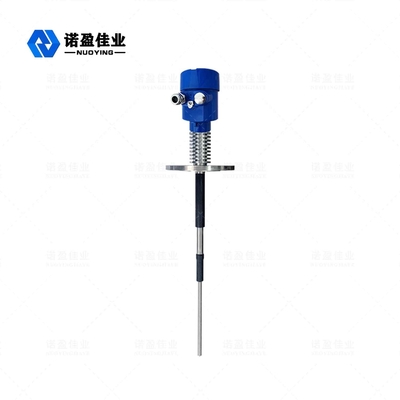

Çalışma prensibinın-ninYüksek Sıcaklık İçin Güç Kaybı Koruması RF Kabul Seviyesi Anahtarı
Radyo frekansı giriş seviye anahtarının çalışma prensibi, sonda vasıtasıyla tank gövdesi ile kendisi arasındaki reaktans değişimini (kapasitif reaktans ve empedans) algılayarak seviyeyi ölçmek ve kontrol etmektir.Dahili elektronik ünite, dengeli bir köprü devresi oluşturmak ve kararlı bir salınım sinyali üretmek için prob ölçüm direği ile boş tank arasındaki reaktanstan oluşur.Ölçülen ortam, sonda ölçüm direğini kapladığında, sonda ölçüm direği ile tank arasındaki reaktans değişimi, köprü devresinin dengesiz olmasına ve salınım sinyalleri üretmeyi durdurmasına neden olacaktır.Aşama sonrası devre bu değişikliği algılar ve bir alarm sinyali verir.Salınım sinyali bir radyo frekansı sinyali olarak probun ölçüm elektroduna uygulanır ve ayrıca 1:1 voltaj izleyiciden geçtikten sonra probun koruma elektroduna da gönderilir.izolasyon.Prob üzerinde asılı malzeme olduğunda, koruyucu elektrotun sinyal değişiminin algılamayı etkilememesini sağlamak için elektriksel izolasyon oluşturmak için ölçüm elektrotu ile koruyucu elektrot arasında potansiyel bir fark yoktur, böylece reaktansın değişmesi üzerinde prob ölçüm elektrodu sadece prob ölçüm elektrodu ve tank tarafından belirlenebilir.Malzeme belirlenir, böylece prob üzerindeki asılı malzeme normal algılamayı etkilemez.
Tasarım özelliğinın-ninYüksek Sıcaklık İçin Güç Kaybı Koruması RF Kabul Seviyesi Anahtarı
◎Bu ürün, su, kanalizasyon, çamur ve diğer sıvıları ölçebilen, özellikle güçlü aşındırıcı ortamları etkili ve doğru bir şekilde ölçebilen ve çevresel değişiklikleri ve asılı malzemeleri dinamik olarak telafi edebilen akıllı mikroişlemci bileşenleri ve fark ölçüm teknolojisini kullanır;
◎işlem çok basit.Sadece ilgili hassasiyet düğmesini ortama göre ayarlamanız ve dalgalanma gecikme filtresini kullanmanız gerekir;
◎ üst ve alt limit alarm modları esnek bir şekilde ayarlanabilir ve kullanıcı normalde açık ve normalde kapalı kontakları kendisi ayarlayabilir ve seçebilir;
◎Tek noktalı ve çok noktalı röleler için yüksek performanslı ithal tek kutuplu çift atışlı röleler kullanılmaktadır.Tek nokta kontak akımı kapasitesi 8A'ya ve çok noktalı röle 3A'ya ulaşabilir.Menzil içindeki alarm cihazlarını doğrudan çalıştırabilir;
◎ PTFE probu kullanılır.Algılama konumunda hareketli bir cihaz yoktur.Darbeye dayanıklı, yüksek sıcaklığa dayanıklı ve korozyona dayanıklıdır.
teknik parametrelernın-ninYüksek Sıcaklık İçin Güç Kaybı Koruması RF Kabul Seviyesi Anahtarı
Sıradan uygulama | Sıvı, toz, parçacıklar, katılar ve diğer ortamlar için yüksek ve düşük alarm |
ürün modeli | NYSP-UK861,NYSP-UK862,NYSP-UK863,NYSP-UK864,NYSP-UK865,NYSP-UK866 |
Prob çubuğu formu | Kablo tipi, direk tipi ve düz tip |
Prob çubuğu malzemesi | 500mm (Uzunluk site koşullarına göre özelleştirilebilir) |
Güç kaynağı | 24VDC,220VAC |
Sinyal Çıkışı | Çift kutuplu çift atışlı röle (DPDT) çıkışı, 5A 24VDC veya 5A 220VAC |
Ortam sıcaklığı | -40~+80℃ |
Proses Sıcaklığı | -40~+130℃,-184~+260℃,>260℃Seramik yüksek sıcaklık probunu seçin |
Proses basıncı | -0.1~2.0MPa |
Proses bağlantısı | vida dişi, parantez, flanş (seçilebilir) |
Zaman gecikmesi | 0-30s ayarlanabilir |
Güç kaybı koruması | Normalde açık, normalde kapalı, alan değiştirilebilir |
duyarlılık | 0.5pf~750pf |
Arıza alarmı | Sitede ayarlanabilir üst veya alt limit |
koruma seviyeleri | IP67 |
Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
