Özellikle yüksek sıcaklıklar için sıvı, parçacık, katı konum kontrolü
Çalışma sıcaklığı:
>+260C
Güç kaynağı:
24VDC,220VAC
Çubuk malzemesi:
316, seramik (isteğe bağlı)
Prosedür bağlantısı:
Diş, Flanş (isteğe bağlı)
Sinyal Çıkışı:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Prob uzunluğu:
500mm (isteğe göre özelleştirilebilir)
Proses basıncı:
0~2.0MPa
Çıkış rölesi:
çift kutuplu, çift atışlı (DPDT) çıkış,5A,24VDC veya5A,220VAC
Koruma/patlama sınıfı:
IP67/ExialCT6 (isteğe bağlı)
Ambalaj bilgileri:
40*30*30CM
Yetenek temini:
ayda 1000 adet
Ürün Açıklaması

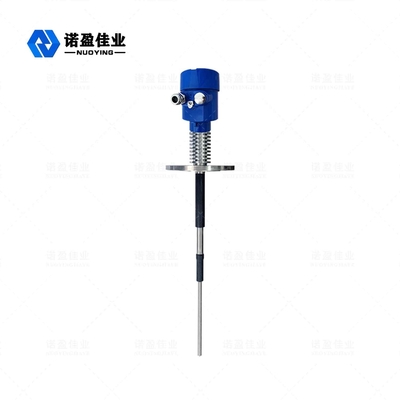

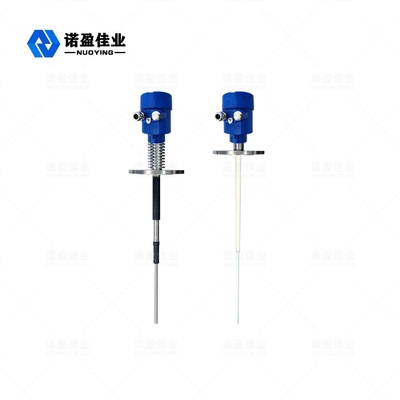

NYSP-L863 Yüksek sıcaklıklı korrozyona karşı patlama geçirmez statik seviye anahtarı RF erişim seviye anahtarı
NYSP-L863Radyo frekansı alım anahtarı
Genel bakış
Ürün parametreleri
Tipik uygulama
Sıvı, toz, parçacık, katı düzeyin kontrolü

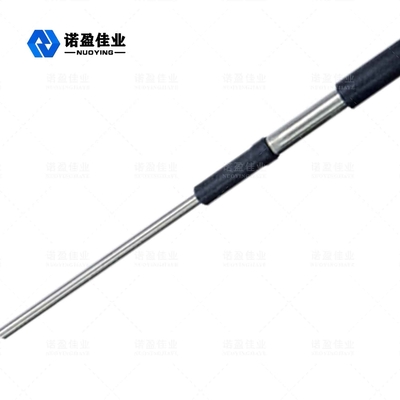

Sonda malzemesi
304, PTFE (ihtiyaç duyulmaz)
Güç kaynağı
24VDC, 220VAC (ihtiyaç duyulmaz)
Çalışma sıcaklığı
> 260°C
Birleştirilmiş malzeme
316L, paslanmaz çelik, Hastelloy
Çalışma basıncı
0~2.0MPa

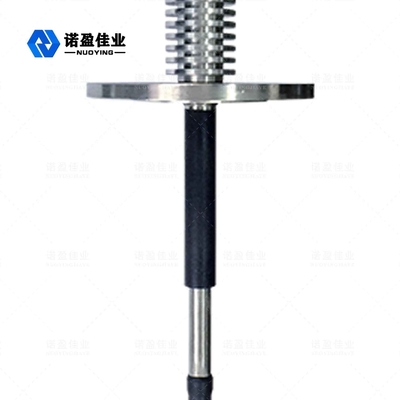

Süreç bağlantısı
Fil, flens (ihtiyaçlı)
Ürün Tanımı
NYSP-L863 RF Giriş Seviyesi Değiştiricisi Çalışma İlkeleri
Radyo frekansı iletkenlik seviye anahtarlarının çalışma prensibi radyo frekansı (RF) kapasitans teknolojisine dayanır.
Bir radyo frekansı sondaya uygulanır ve çevrenin etkisi sürekli analiz yoluyla belirlenir.Çünkü tüm malzemelerin dielektrik sabitleri vardır ve iletkenlikleri hava ile farklıdır., sondanın malzemeyle temas ettiği zaman küçük kapasitans kayması ile yansıtılan toplam impedans değişir.Çünkü enerjili sonda ve gemi duvarı kondansatör iki kutup plakaları oluşturur, sondanın yalıtıcısı ve çevresindeki hava dielektrik malzemeler haline gelir ve kapasitif etki, hava (dielektrik sabiti 1 olan) arttığında güçlenir.0) herhangi bir başka malzeme ile değiştirilmiştir (dielektrik sabit > 1)Böylece, uygulamanın impedansı değişir. Yani kapasitans değerindeki değişiklik impedansta bir değişime neden olur.Bu etki devre tarafından ölçülür ve daha sonra hassasiyet ayarlaması ile belirlenen referans referans çerçevesiyle karşılaştırılır (devre)RF İrtibat Seviye Değiştiricisinin hassasiyetinin doğru ayarlanması sensör çıkışında doğru değişimi etkiler.Sonda'nın Nul1-KoTe TM devresleri, ölçüm devresinin, başka bir şekilde hassasiyet arızasına neden olabilecek sonda üzerindeki malzeme birikimini görmezden gelmesini sağlar.. Nul1-KoTe TM devre, algılayıcı sondaya uygulanan aynı radyo frekans potansiyeli ile uyarılır. Akım aynı potansiyelde akamayacağından,Nul1-KoTe TM devre, normalde enerjili sondadan yığılmış malzemeden damar duvarına akan akımı izole eder.Bu şekilde enerjiye sahip probun etrafındaki madde ölçülür, yığılmış madde değil.
