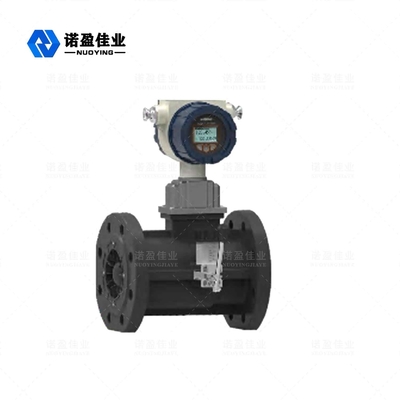

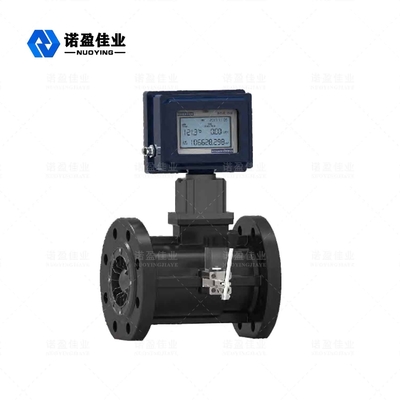

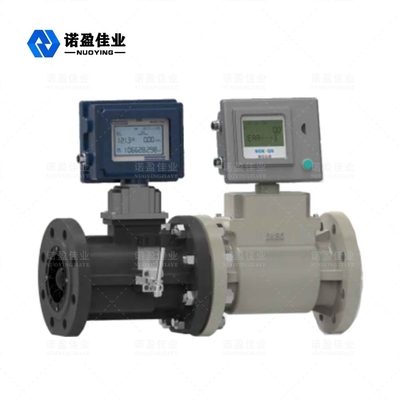

NY400Q serisi gaz türbini akışölçeri, bir sıcaklık, basınç, akış algılayıcı ve akıllı kendi geliştirilen akış totalizer, akış ileri teknolojiyi emmiştir Entegre yeni bir sistem, yeni bir sistem, yeni bir sistem, yeni bir sistem. Yüksek hassasiyetli, yüksek güvenilirlik gaz hassasiyet ölçüm cihazlarının üretimi, mükemmel Düşük basınçlı ve yüksek basınçlı ölçüm performansı, çoklu sinyal çıkış yöntemleri ve

Doğal gaz, kömürden gaz, sıvılaştırılmış gazda yaygın olarak kullanılan sıvı bozukluklarına karşı düşük duyarlılık,hafif hidrokarbon gazı ve diğer gazların ölçümü.

Bu ürün, ulusal patlama geçirmez ürün kalite denetimi tarafından onaylanmıştır. GB3836.2000'e göre patlayıcı gaz ortamı için elektrikli ekipman departmanı

Bölüm1: Genel Gereksinimler", GB3836.2-2000 "Patlayıcı gaz ortamı için elektrikli ekipman

Bölüm 2: Alev geçirmez "d" ve GB3836.4-2000 "Patlayıcı gaz için elektrikli ekipman" Çevre Bölümü 4: İçsel Güvenli "i" Tipi standart denetimi geçti ve Patlama geçirmez işaretler ExdIIBT6 (alev geçirmez tip), ExiaIICT6 (içsel olarak güvenli tip). Patlayıcı içeren 0 Bölgesi (yalnızca içsel olarak güvenli) 1 ve 2'deki tehlikeli yerler için uygundur IIA, IIB, IIC T1~T4 sıcaklık gruplarına ait gaz karışımları.

2. Özellikleri

Yüksek kaliteli alaşımlı türbin, daha yüksek sabit akış ve korozyon direnci ile Uzun kullanım ömrü olan yüksek kaliteli ithal özel rulmanlar

Ölçme odası, havalama odasından, ölçümün güvenliğini sağlamak için izole edilmiştir. Araç Ölçülecek gazın sıcaklığını, basıncını ve akışını algılayabilir ve otomatik olarak takip ve akışı telafi, ve toplu gaz hacmini görüntülemek Standart durum (Pb=101.325KPa, Tb=293.15K); sıcaklık ve basınç değerleri Gerçek zamanlı olarak kontrol edildi

Geniş akış aralığı (Qmax/Qmin≥20:1), iyi tekrarlanabilirlik, yüksek hassasiyet (1.0 sınıfa kadar), küçük

Basınç kaybı, düşük başlangıç akışı, 0.6m3/h'ye kadar

Akıllı metre katsayısı çok nokta doğrusal olmayan düzeltme

Dahili basınç ve sıcaklık sensörleri, yüksek güvenlik performansı, kompakt yapı ve

Güzel bir görünüm

Enstrüman patlama geçirmez ve koruma işlevlerine sahiptir, patlama geçirmez işareti:

ExdIIBT6, ExiaIICT6 ve koruma seviyesi IP65

Sistem düşük güç tüketimi ile çalışır, bir 3.2V10AH lityum pil kullanılabilir

3 yıldan fazla bir süredir sürekli olarak

Metre katsayısı ve birikmiş akış değeri güç sonra on yıl boyunca kaybedilmez

başarısızlık

3Çalışma prensibi

Sıvı akış ölçerine girdiğinde, akış ölçerinin etkisi altında düzeltilir ve hızlandırılır.

Turbin kanatları, hava girişindeki özel entegre düzleyici ile belirli bir açı oluşturduğundan,

Sıvı akış yönü, türbin bu zamanda döner bir tork üretir.

sürtünme tork ve sıvı direnci tork, türbin dönmeye başlar.

Turbin dönüşünün açısal hızı sıvı hacim akışına orantılıdır.

Elektromanyetik indüksiyon ilkesi, sıvı hacim akışına orantılı bir darbe sinyali

Sinyal, sıcaklık ve basınç ile birlikte akış akışının akıllı hesaplanmasına güçlendirilir, filtre edilir ve şekillendirilir.

Sensör sinyalleri, cihazın mikro işleme birimi aritmetik işleme sahiptir ve

LCD ekranında doğrudan hacim akışı ve toplam gaz miktarını gösterir.
