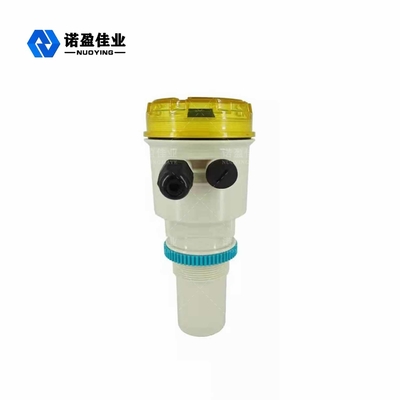

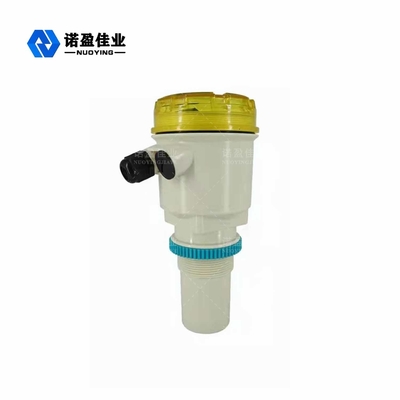

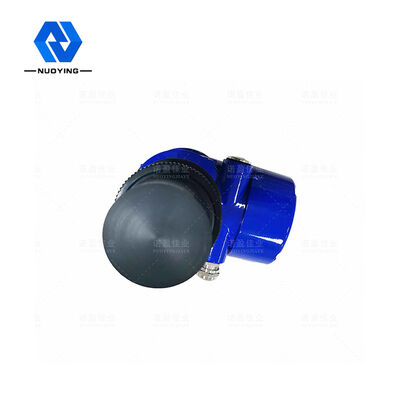

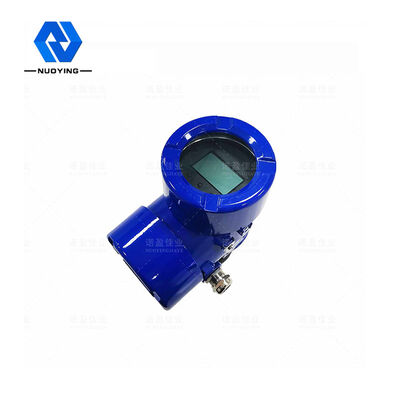

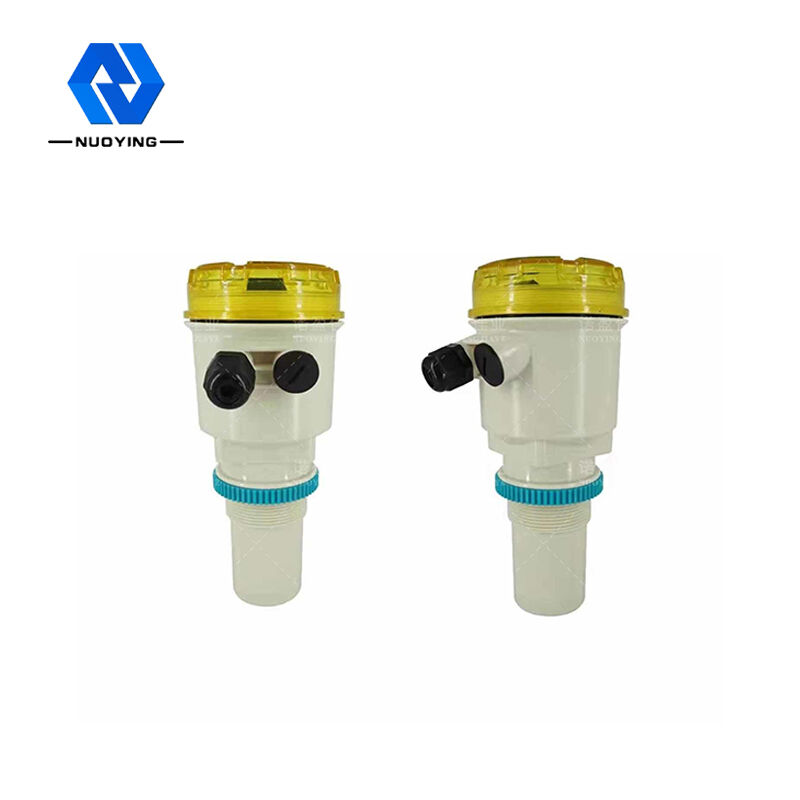

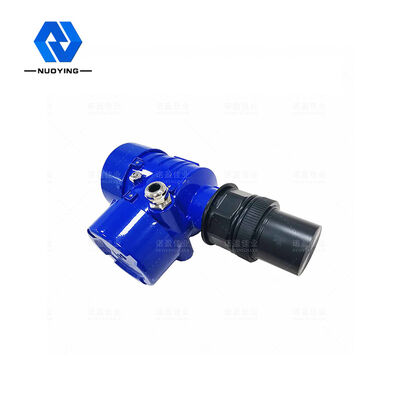

Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı seviye ölçümü | Frekans aralığı: | 40KHz, 100KHz |
|---|---|---|---|
| Prob Tipi: | Birleşik | Prob malzemesi: | PP/PVC/PTFE / 304(opsiyonel) |
| ölçüm açısı: | 10° | Güç kaynağı: | 24VDC、220VAC |
| Proses sıcaklığı: | -20～+70℃ | Proses Basıncı: | Normal basınç |
| Vurgulamak: | 100KHz Ultrasonik Su Deposu Seviye Sensörü,Ultrasonik Su Deposu Seviye Sensörü PTFE,PTFE ultrasonik su seviye vericisi |
||
Mesafe [m] = zaman × ses hızı /2 [m]
Ses hızının sıcaklık telafisi formülü şöyledir: ortam ses hızı = 331,5 + 0,6× sıcaklık
| Tipik uygulama | Sıvı seviye ölçümü |
| Frekans aralığı | 40KHz,100KHz |
| Prob tipi | Birleşik |
| Prob Malzemesi | PP/PVC/PTFE/304(isteğe bağlı) |
| Ölçüm aralığı | 0～20m |
| Ölçüm doğruluğu | ＜%0,25(Aralık＜20m) |
| ölçüm açısı | 10° |
| Güç kaynağı | 24VDC,220VAC |
| Proses sıcaklığı | -20～+70℃ |
| Proses basıncı | Normal basınç |
| Proses bağlantısı | Diş, Flanş, Braket montajı (opsiyonel) |
| sinyal çıkışı | 4...20mA/HART/RS485... |
| Ekran modu | Sıvı seviyesi, mesafe (boş yükseklik) |
| Çıkış ayarı | Üst limit ayarı, alt limit ayarı |
| Görüntülemek | LC D |
| Kabuk malzemesi | Polipropilen/Alüminyum |
| koruma sınıfı | IP65,IP67 |
| patlamaya dayanıklı | ExiaⅡCT6 Ga |
Ultrasonik seviye ölçerin çalışma prensibi, ultrasonik dönüştürücünün (prob) ölçülen nesne seviyesi (malzeme) yüzeyi ile karşılaştığında yüksek frekanslı darbe ses dalgası göndermesidir, yansıtılır ve yansıtıcıya geri dönüştürülür eko, dönüştürücü tarafından bir elektrik sinyaline alınır. .Ses dalgalarının yayılma süresi, nesnenin yüzeyinden olan mesafeyle orantılıdır.Akustik iletim mesafesi S ile ses hızı C ve ses iletim süresi T arasındaki ilişki :S=C×T/2 formülü ile ifade edilebilir.
İletilen ultrasonik darbe belirli bir genişliğe sahip olduğundan, yansıyan dalga, dönüştürücüye yakın küçük bir alanda iletilen dalga ile örtüşür, bu nedenle mesafe değeri tanınamaz ve ölçülemez.Bu alana ölçüm kör noktası denir.Kör alanın boyutu, ultrasonik seviye ölçerin tipi ile ilgilidir.
Prob kısmı ultrasonik dalga yayar, hava yoğunluğu farkı ile ultrasonik dalga karşılaşması, ortamın yansıtılacağından daha büyüktür, yansıyan dalga prob kısmı tarafından alınır, probun sıvıya (nesne) yüzey mesafesi ve ultrasonik süre ile orantılıdır:
※ not: ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir!
