Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0-10m | Frekans aralığı: | 40KHz, 100KHz |
|---|---|---|---|
| patlamaya dayanıklı: | ExiaⅡCT6 Ga | Koruma Sınıfı: | IP65,IP67 |
| Görüntülemek: | LCD | Çıkış ayarı: | Üst limit ayarı, alt limit ayarı |
| Ekran modu: | Sıvı seviyesi, mesafe (boş yükseklik) | Proses Sıcaklığı: | -20～+70℃ |
| Vurgulamak: | IP65 Ultrasonik Seviye Dönüştürücü,Ultrasonik Seviye Dönüştürücü Entelektüelleştirme,IP65 ultrasonik yağ deposu seviye sensörü |
||

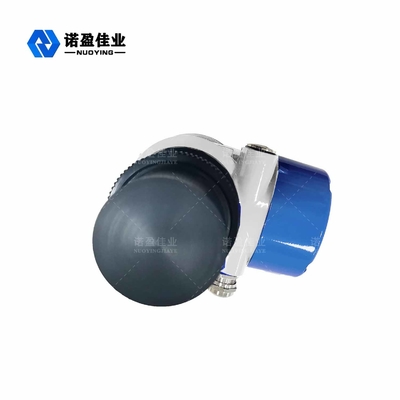

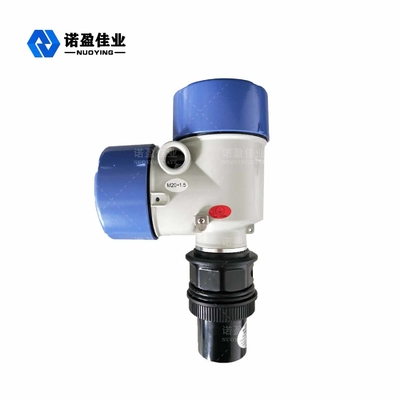

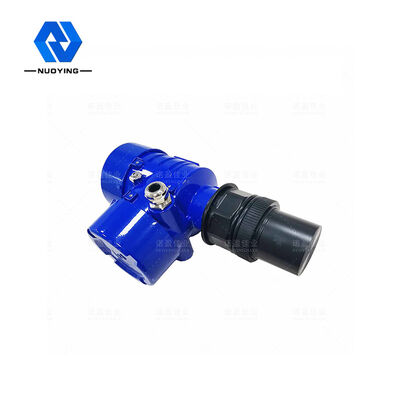

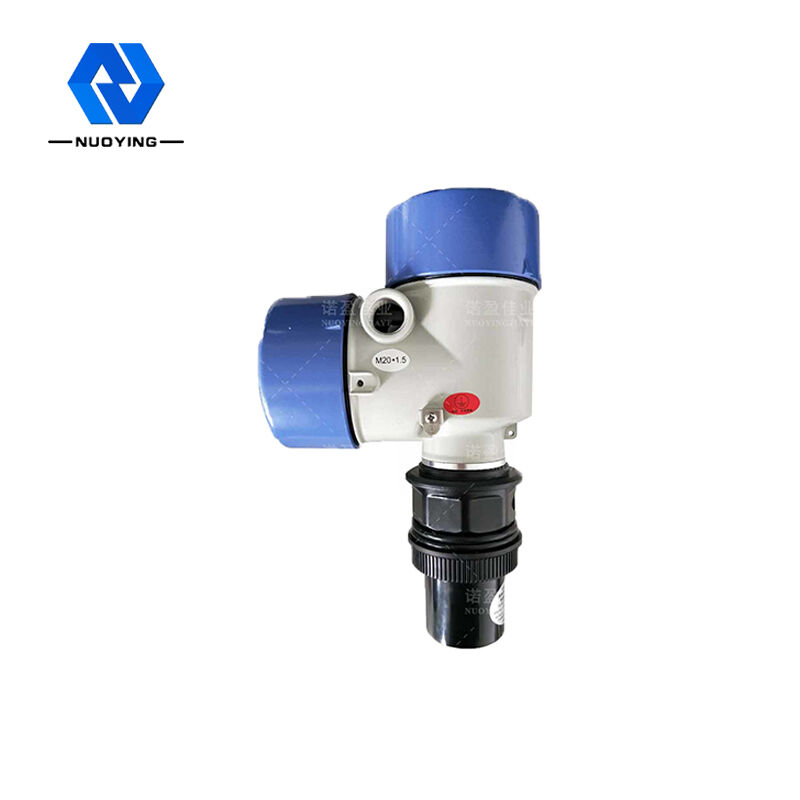

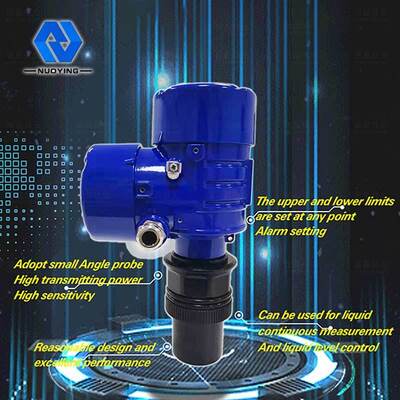

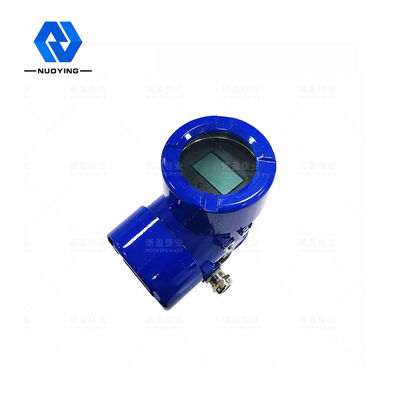

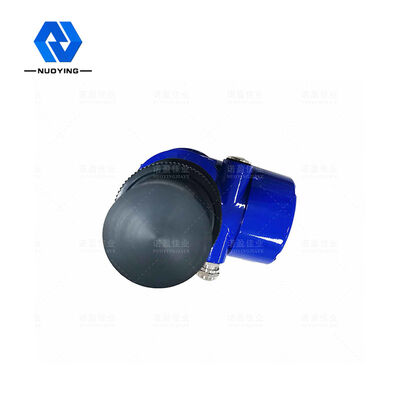

Ultrasonik Seviye Verici
Ultrasonik seviye ölçer, mikroişlemci tarafından kontrol edilen dijital bir seviye ölçerdir.Sensör (dönüştürücü) tarafından yapılan ultrasonik darbenin ölçümünde, sıvı yüzey yansımasından sonra aynı sensör tarafından alınan ses dalgaları, piezoelektrik kristal tarafından elektrik sinyallerine dönüştürülür ve iletme ve alma arasındaki süre arasındaki ses dalgaları ile sensörün sensöre hesaplanması. sıvının yüzeyinde ölçülen mesafe.Temassız ölçümün kullanılması nedeniyle, ölçülen ortam neredeyse sınırsızdır, çeşitli sıvı ve katı malzeme yükseklik ölçümlerinde yaygın olarak kullanılabilir.
Ultrasonik Seviye VericiTeknik parametre
| Tipik uygulama | Sıvı seviye ölçümü |
| Frekans aralığı | 40KHz,100KHz |
| Prob tipi | Birleşik |
| Prob Malzemesi | PP/PVC/PTFE/304(isteğe bağlı) |
| Ölçüm aralığı | 0～20m |
| Ölçüm doğruluğu | ＜%0,25(Aralık＜20m) |
| ölçüm açısı | 10° |
| Güç kaynağı | 24VDC,220VAC |
| Proses sıcaklığı | (-20-70℃) |
| Proses basıncı | Normal basınç |
| Proses bağlantısı | Diş, Flanş, Braket montajı (opsiyonel) |
| sinyal çıkışı | 4...20mA/HART/RS485... |
| Ekran modu | Sıvı seviyesi, mesafe (boş yükseklik) |
| Çıkış ayarı | Üst limit ayarı, alt limit ayarı |
| Görüntülemek | LCD |
| Kabuk malzemesi | Polipropilen/Alüminyum |
| koruma sınıfı | IP65,IP67 |
| patlamaya dayanıklı | ExiaⅡCT6 Ga |
Not: isteğe göre özelleştirilmiş
Ultrasonik Seviye VericiKurulum Prensibi
Ultrasonik seviye ölçer takılırken ultrasonik seviye ölçerin kör noktası dikkate alınmalıdır.Sıvı seviyesi kör alana girdiğinde, ultrasonik seviye ölçer sıvı seviyesini ölçemez, bu nedenle ultrasonik seviye ölçer aralığını belirlerken, 50 cm'lik bir kenar boşluğu bırakılmalıdır, kurulum, prob en yüksek seviyeden yaklaşık 50 cm daha yüksek olmalıdır. .Bu sayede sıvı seviyesinin doğru bir şekilde izlenmesini ve ultrasonik seviye ölçerin güvenliğini sağlayabiliriz.
Gerçek kullanımda, yanlış kurulum nedeniyle, seviye göstergesi tamamen suya batmış ve seviye göstergesinde tamamen hasara neden olmuştur, bu nedenle ölçülen sıvının en yüksek seviye değerini dikkate almak gerekir.
Makine kurulumuna dikkat edilmelidir: Kurulumun test yüzeyine dik olması gerektiğinde, nesnelerin köpük özelliklerini ölçmek için kullanmaktan kaçının, mesafeye monte etmekten kaçının Ölçüm yüzeyi mesafesi kör alan mesafesinden azdır (kör nokta: her ürün Ürünle birlikte bir standart), malzemenin sulama ve damar duvarı ile uyuşmamasını engellemek için kiriş dikkate alınmalıdır, dökme katıların tespiti prob konumunu ayarlamalı, ölçüm hatasını azaltmalıdır.
