IP68 Akıllı Elektromanyetik Akış Ölçer 0.1-10m/S 4-20mA

NYLD Akıllı Tip Elektromanyetik Debimetre, Akış Hızı Aralığı: 0.1－10m/S,4-20mA,,IP68

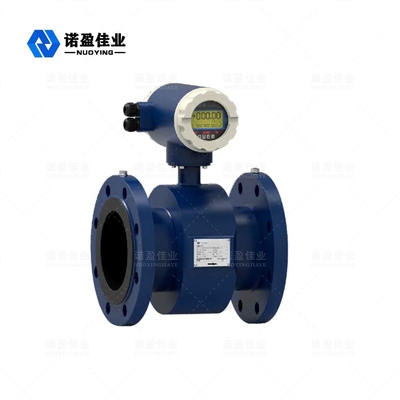

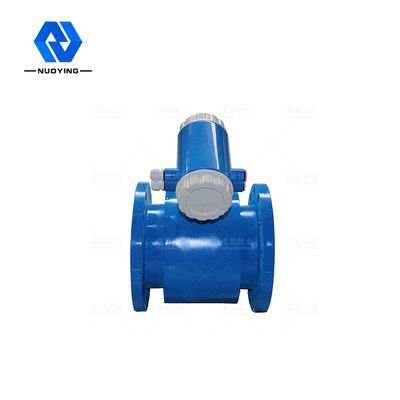

NYLD Akıllı Elektromanyetik Debimetre

NYLD akıllı tip elektromanyetik debimetre, bir sensör ve bir dönüştürücüden oluşur. İletkenliği 5μs/cm'den büyük olan iletken sıvının hacimsel akışını ölçmek için kullanılan Faraday'ın elektromanyetik indüksiyon yasasına dayanmaktadır. İletken ortamın hacimsel akışını ölçmek için endüktif bir ölçüm cihazıdır. Hacim akışını ölçmenin yanı sıraGenel iletken sıvının yanı sıra, güçlü asit ve alkali gibi güçlü aşındırıcı sıvıların ve bulamaç, kağıt hamuru ve kağıt hamuru gibi tekdüze sıvı-katı iki fazlı süspansiyon sıvısının hacim akışını ölçmek için de kullanılabilir. Petrol, kimya, metalurji, tekstil, kağıt yapımı, çevre koruma, gıda ve diğer endüstriyel sektörler ile belediye yönetimi, su koruma inşaatı, nehirler ve diğer alanlarda akış ölçümü için yaygın olarak kullanılır.

NYLD Akıllı Elektromanyetik Debimetre Teknik Parametreler

Elektromanyetik sensörler genel özellikler

NYLD Akıllı Elektromanyetik Debimetre İşletim Prensip

Faraday elektromanyetik indüksiyon prensibine göre, borunun duvarına, ölçüm borusunun eksenine ve manyetik kuvvet hattına dik bir çift tespit elektrotu monte edilir. İletken sıvı, ölçüm borusunun ekseni boyunca hareket ettiğinde, iletken sıvı, indüklenmiş bir potansiyel oluşturmak için manyetik kuvvet hattını keser. İndüklenen potansiyel, iki tespit elektrotu tarafından tespit edilir ve değer, akış hızıyla orantılıdır. Değer:

E=KBVD Burada: E-kaynaklı potansiyel;
K-manyetik alan dağılımı ve eksenel uzunluk ile ilgili faktör;
B-manyetik indüksiyon yoğunluğu;
V-iletken sıvı ortalama akış hızı;
D-elektrot aralığı; (borunun iç çapını ölçün)

Sensör, indüklenen potansiyeli E olarak dönüştürücüye bir akış sinyali olarak iletir. Amplifikasyon ve dönüşüm filtreleme gibi bir dizi dijital işlemden sonra, anlık akış hızı ve birikmiş akış hızı, arkadan aydınlatmalı nokta matris sıvı kristal tarafından görüntülenir. Dönüştürücünün 4-20mA çıkışı, alarm çıkışı ve frekans çıkışı vardır ve RS-485 iletişim arayüzüne sahiptir ve HART ve MODBUS'u destekler.
protokoller.

NYLD Akıllı Elektromanyetik Debimetre Tasarım Özellikleri

■Tam dijital işleme, güçlü anti-parazit yeteneği, güvenilir ölçüm, yüksek hassasiyet, akış ölçüm aralığı 150:1'e ulaşabilir;
■ Ultra düşük EMI anahtarlamalı güç kaynağı, uygun güç kaynağının geniş voltaj aralığı, iyi anti-EMI performansı;
■ Hızlı çalışma hızına, yüksek hassasiyete ve programlanabilir düşük frekanslı dikdörtgen dalga uyarımına sahip 16 bitlik yerleşik mikroişlemciyi kullanarak akış ölçümünün stabilitesini ve düşük güç tüketimini artırın;
■ SMD parçalarını ve yüzeye montaj (SMT) teknolojisini, yüksek devre güvenilirliğini kullanın;
■ Boruda hareketli parça yok, akışı engelleyen parça yok ve ölçümde neredeyse hiç ek basınç kaybı yok;
■ Kullanıcıların gerçek ihtiyaçlarına göre ürün yelpazesini çevrimiçi olarak sitede değiştirebilir;
■Ölçüm sonuçları akış hızı dağılımı, sıvı basıncı, sıcaklık, yoğunluk, viskozite gibi fiziksel parametrelerden bağımsızdır;
■ Yüksek çözünürlüklü arkadan aydınlatmalı LCD ekran, tam Çince menü işlemi, kullanımı kolay, kullanımı kolay, öğrenilmesi ve anlaşılması kolay;
■ RS485, RS232, Hartan ve Modbus (isteğe bağlı) gibi dijital iletişim sinyali çıkışı ile;
■ Kendi kendine test ve kendi kendine teşhis fonksiyonu ile;
■ Saatlik toplam kayıt fonksiyonuyla, toplam akış miktarını saat cinsinden kaydeder, zaman paylaşımlı ölçüme uygundur (isteğe bağlı);
■Sırasıyla ileri birikim miktarını, geri birikim miktarını ve fark hesaplama tutarını görüntüleyebilen üç Entegratör bulunmaktadır. 16 kapanma süresini kaydedebilen dahili kapanma saati bulunmaktadır. (isteğe bağlı);

■ Kızılötesi el tipi operatör, 115KHZ iletişim hızı ile dönüştürücünün tüm fonksiyonlarını temassız olarak uzaktan çalıştırabilir (isteğe bağlı).

NYLD Akıllı Elektromanyetik DebimetreKompozisyon Ve Yapı

Elektromanyetik debimetre aşağıdaki bileşenlerden oluşur:

Elektromanyetik debimetre esas olarak bir sensör ve bir dönüştürücüden oluşur. Sensör bir flanş, bir astar, bir elektrot, bir ölçüm borusu, bir uyarma bobini, bir sensör muhafazası vb. içerir; dönüştürücü içerir
1. Dönüştürücü: sensör için sabit bir uyarma akımı sağlar, aynı zamanda sensör tarafından elde edilen indüklenen elektromotor kuvvetini standart bir elektrik sinyaline dönüştürür ve akışın görüntülenmesi, kontrolü ve ayarlanması için gerçek zamanlı akışı ve parametreleri görüntüler.
2. Astar: ölçüm borusunun iç kısmında ve flanş sızdırmazlık yüzeyinde elektriksel olarak yalıtkan, korozyona dayanıklı malzemeden oluşan eksiksiz bir katman.
3. Elektrot: akış sinyalini tespit etmek için ölçüm borusunun duvarına monte edilmiş bir çift elektrot ve akış sinyali ölçümünün topraklanması ve parazitini önlemek için monte edilmiş başka bir 1-2 topraklama elektrotu.

NYLD Akıllı Elektromanyetik Debimetre Enstrüman Sınıflandırması

1. Cihaz yapısına göre vorteks akış ölçer üç kategoriye ayrılabilir:

① Ölçme borusunda direnç parçası yok, basınç kaybı yok.

② Basit yapıya sahip elektromanyetik debimetre ölçüm borusu, ihtiyaca göre farklı astar kullanabilir

farklı nitelikler ve güvenilirlik yüksektir.

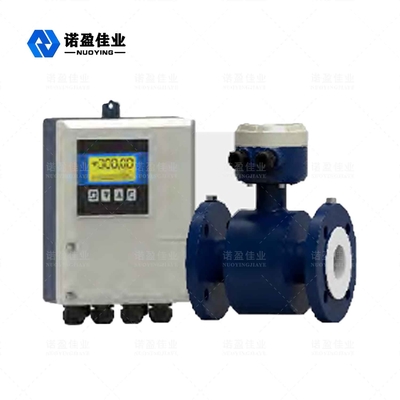

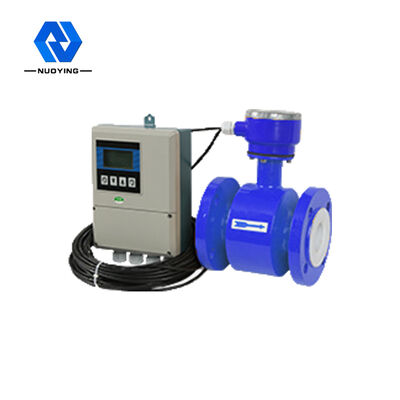

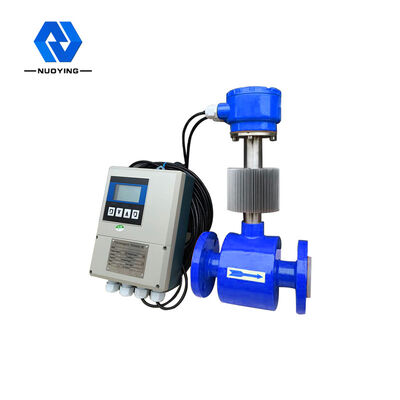

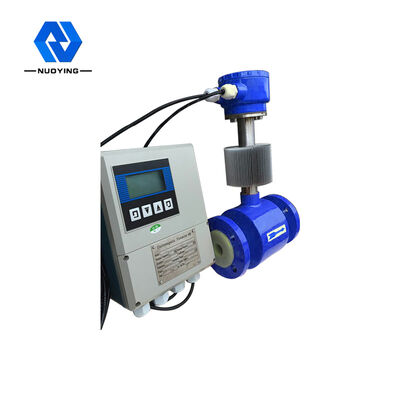

■ Ayrı tip elektromanyetik debimetre

Dönüştürücü ve ana gövde ayrı ayrı kurulur; bu, merkezi kurulum için uygundur ve verilerin okunması kolaydır.

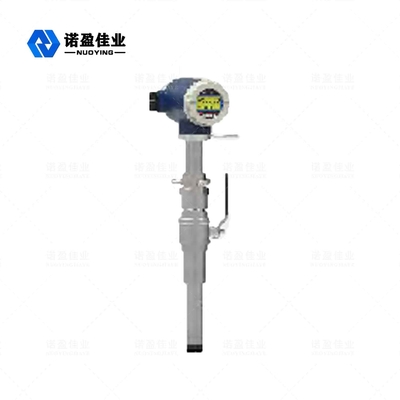

■ Eklenti tip elektromanyetik akış ölçer

Çeşitli endüstrilerde büyük kalibreli iletken sıvı ortamın akış ölçümüne yaygın olarak uygulanabilir.

①Geniş nominal çap aralığı, DN150~DN3000 arasındaki tüm kalibreli borulara uygundur.

②Sensör yeni uyarma modunu, düşük güç tüketimini, kararlı sıfır noktasını ve yüksek hassasiyeti kullanır. Akış aralığı 1500:1'e ulaşabilir

NYLD Akıllı Elektromanyetik Debimetre Seçim
