Ürün ayrıntıları:
|
| Nominal çap: | DN6mm〜DN3000mm | Akış yönü: | Olumlu ve olumsuz |
|---|---|---|---|
| doğruluk derecesi: | pipe type: 0.5 grade 1.0 grade; boru tipi: 0.5 derece 1.0 derece; Plug-in: 1.5 grad | iletişim çıkışı: | Rs485 haberleşme MODBUS protokolü, HART haberleşme arayüzü |
| sinyal çıkışı: | 4-20mA, | Çalışma sıcaklığı: | -20~90℃ -30~180℃ |
| Ortam nemi: | %5~%95 | Koruma Sınıfı: | IP65, IP67'ye kadar özelleştirilebilir |
| Vurgulamak: | Borulu Elektromanyetik Akış Ölçer,Elektromanyetik Akış Ölçer Yüksek Güvenilirlik,RS485 manyetik akış ölçer atıksu |
||

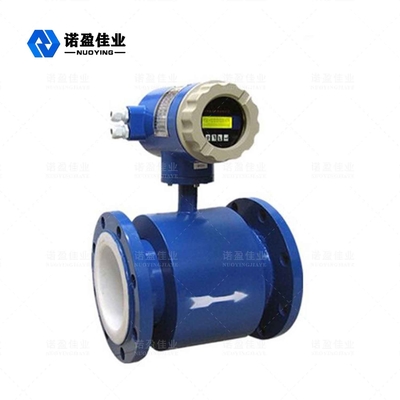

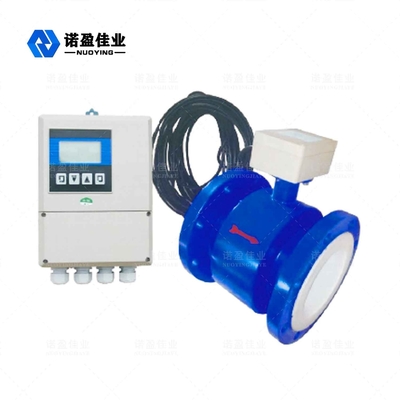

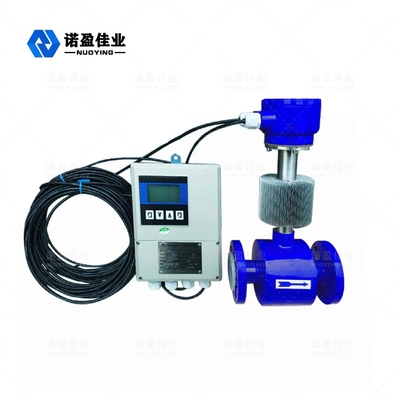

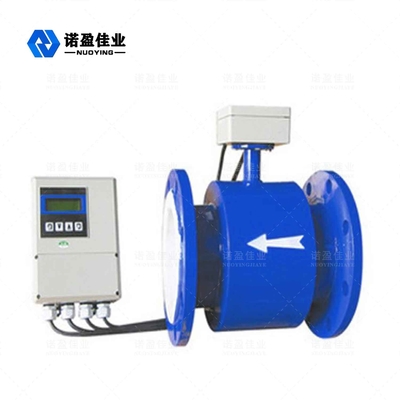

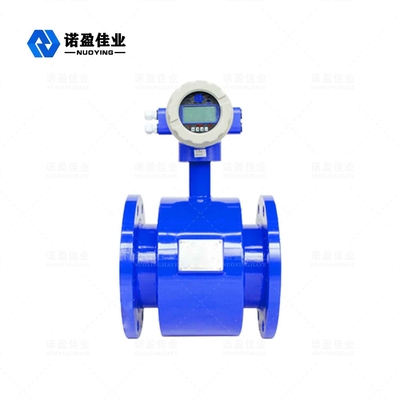

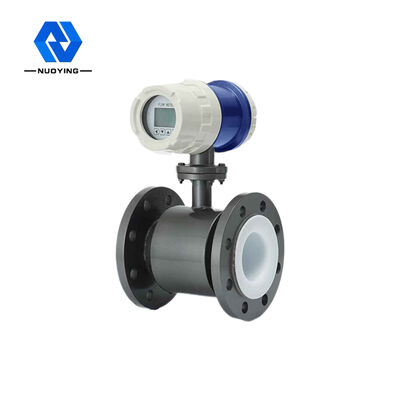

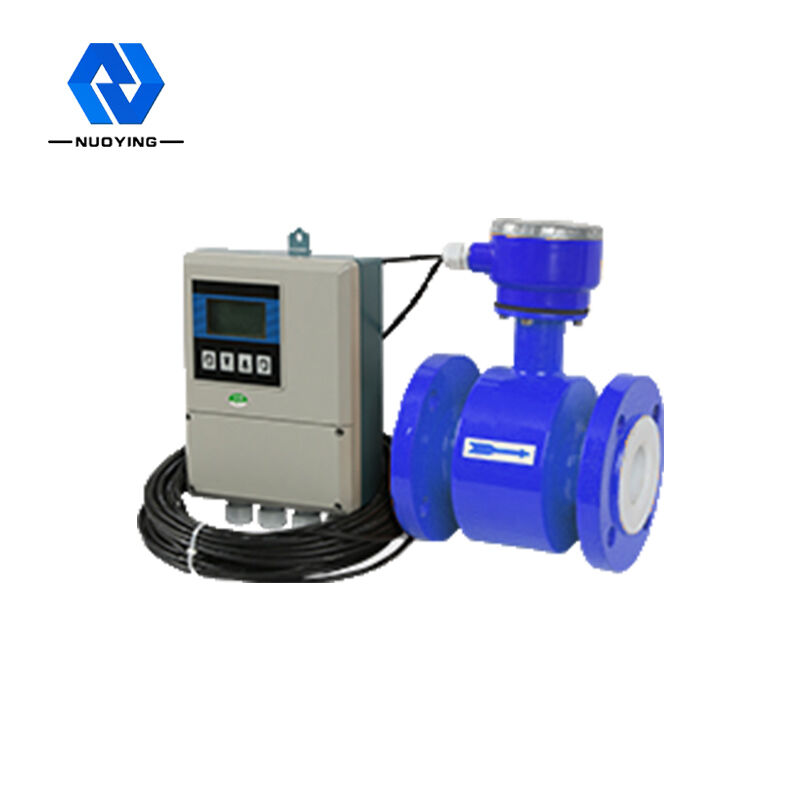

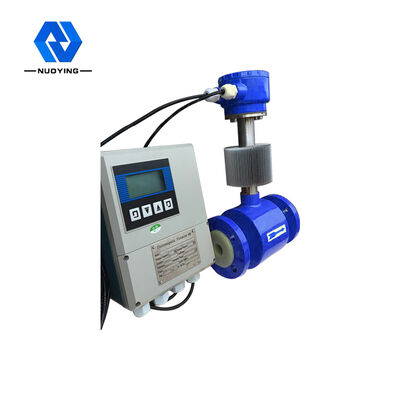

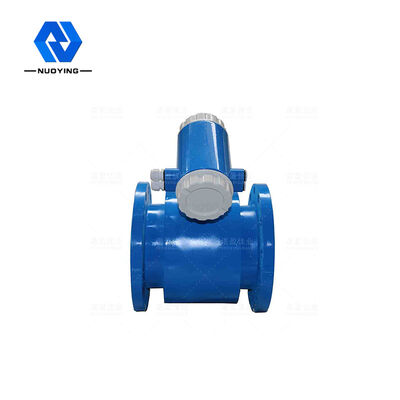

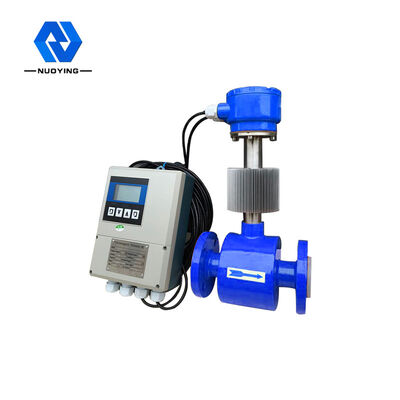

NYLD Borulu Elektromanyetik Debimetre
NYLDboru şeklindeki elektromanyetik debimetre, yüksek doğruluk ve yüksek güvenilirliğe sahip bir akış ölçerdir. Kapalı boru hatlarında iletken sıvı ve bulamacın hacimsel akışını ölçmek için kullanılır ve çelik, elektrik, petrol, kimya endüstrisi, kömür, metalurji, mineralde yaygın olarak kullanılır. kaynaklar, kağıt yapımı, su temini ve drenaj, gıda, ilaç ve diğer endüstriler.
NYLD Borulu Elektromanyetik Debimetre Teknik parametreler
| Güç kaynağı | AC220V 50Hz /DC24V/3.6V |
| Güç dağılımı | <15W (Sensör ile güç tüketimini destekler) |
| Düğmeyi göster | Çince ve İngilizce ekranda, anlık akış hızı, kümülatif akış hızı ve alarm ekranı (uyarma açık devre alarmı, hava trafik kontrol alarmı ve akış sınırı alarmı) görüntülenebilir. Dört film hafif dokunuş veri ayarı için anahtarlar |
| Kayıt ol | Toplam tutarı ilet, toplam tutarı ters çevir |
| Çıkış sinyali | Çift yönlü çift yol, tam izolasyon 0〜10mA/4〜20mA |
| yük direnci:0~10mA时,0~l.5KQ ;4~20mA时,0~750. | |
|
İleri ve geri akış çıkışları, çıkış frekansı tavanı 15.000 H z aralığında ayarlanabilir. Fotoelektrik ayırma frekansı çıkışlı transistör toplayıcı, açık devre çift yönlü çıkışa sahiptir. Harici güç kaynağı 35V'tan büyük olmamalıdır ve iletim sırasında toplanmalıdır. Maksimum maksimum akım 50mA'dır. |
|
| Fotoelektrik izolasyonlu transistör kollektörünün iki açık devre alarm çıkışı. Harici güç kaynağı 35V'tan büyük değil ve alarm çıkışı devam ederken kollektörün maksimum akımı 250mA'dır.Alarm durumu: akışkan hava trafik kontrolü, uyarma bağlantısının kesilmesi çizgi, Limit üzerinde akış. | |
| Destekleyici hassasiyet | Belirtilen değerin ± %0,5'i, isteğe bağlı belirtilen değerin ± %0,3'ü veya ± %0,2'si |
| sönümleme zaman sabiti | Sürekli değişkenler 0 ile 100s arasında değişir |
| iletişim modu | Opsiyonel RS232C veya RS485 seri haberleşme arayüzü, HART haberleşme protokolü, yıldırımdan korunma kaydı (10 yıl) |
| Güç koruması kaybı | Cihazın dahili tasarımında güç düşüş saati yoktur ve 16 güç düşüşünü saklayabilir |
| Koruma sınıfı | IP 65, IP67'ye kadar özelleştirilebilir |
| Patlamaya dayanıklı sınıf | Exia II CT5/Exd II CT5 (seçilebilir) |
NYLD Borulu Elektromanyetik Debimetre İşletme Prensip
Ölçüm prensibi, Faraday'ın elektromanyetik indüksiyon yasasına dayanmaktadır. Yani, iletken sıvı manyetik alanda hareket ettiğinde, iletkende indüklenen elektrik dinamik potansiyeli meydana gelir.E: E=KBVD
K: Enstrüman sabiti
B: Manyetik indüksiyon gücü
V: Boru bölümündeki ortalama akış hızı
D: borunun iç çapı
Akış ölçümleri için sıvı, akış yönüne dik bir manyetik alan içinden akar. İletken bir sıvının akışı, ortalama akış hızıyla (yani, hacim akış hızıyla) orantılı bir voltaj sinyali indükler. Endüksiyon voltajı sinyali iki tarafından algılanır. elektrotlar sıvı ile doğrudan temas halindedir ve kablo ile amplifikatöre iletilir ve daha sonra düzgün bir akım çıkış sinyaline dönüştürülür.
NYLD Borulu Elektromanyetik Debimetre Tasarım özellikleri
◎Ölçüm doğruluğu, sıvı yoğunluğu, viskozite, sıcaklık, basınç ve elektriksel iletkenlikteki değişikliklerden etkilenmez.
◎Ölçüm borusunda tıkanıklık olmayan akış parçaları, basınç kaybı yok, düz kesit gereksinimleri.
◎Dönüştürücü, doğrudan güneş ışığı altında veya karanlık odalarda okumayı kolaylaştıran bir LCD arkadan aydınlatmalı ekran kullanır.
◎Kızılötesi dokunmatik buton ile ayarlanan parametreler ile dönüştürücünün kapak plakası da zorlu bir ortamda açılmadan güvenli bir şekilde ayarlanabilir.
◎Akış ölçer, üç entegratöre sahip iki yönlü bir ölçüm sistemidir: ileri, geri ve toplam fark;pozitif ve ters akış.
◎Ve çeşitli çıkışlara sahiptir: akım, darbe, dijital iletişim, HART.
◎Dönüştürücü, kendi kendine teşhis alarm çıkışı, yüksüz algılama alarm çıkışı, üst ve alt akış alarm çıkışı, toplu kontrol ve benzeri fonksiyonlara sahiptir.
◎Sadece genel proses tespiti için değil, aynı zamanda mineral hamur, hamur ve macun sıvısının ölçümü için de kullanılabilir.
◎Yüksek voltajlı elektromanyetik debimetre, özellikle petrokimya, mineral ve diğer endüstrilerde uygulanan PFA örgü astar teknolojisi, yüksek basınç direnci, negatif basınç direnci benimser.
◎Patlamaya dayanıklı aletler, ilgili patlamaya dayanıklı yerlerde kullanılabilir.
NYLD Borulu Elektromanyetik DebimetreÖzellikler ve Uygulama kapsamı
NYLD tipi Çince ve İngilizce ekranlı akıllı dönüştürücü, 16-bit gömülü bir mikroişlemci kullanır. İki yönlü akış ölçüm fonksiyonu, anlık akış ve pozitif ve ters kümülant ve fark ürün hesaplaması ile tam dijital işlem, aşağıdaki gibi iletken ortamların hacim akışını ölçmek için kullanılır. temiz su, kanalizasyon, asit, alkali, tuz çözeltisi veya sıvı-katı iki fazlı sıvı.
NYLD Borulu Elektromanyetik Debimetre seçim
