Ürün ayrıntıları:
|
| Nominal çap: | 15~800mm | Akış hızı aralığı: | 0,5－10m/sn |
|---|---|---|---|
| Kesinlik: | ±0.5%R， ±1%R (DN200'ün altında) | sinyal çıkışı: | 4-20mA |
| Ortam nemi: | %5~%95 | Koruma Sınıfı: | IP65, IP68'e kadar özelleştirilebilir |
| Vurgulamak: | 2.5Mpa Mag Su Akış Ölçer,Mag Su Akış Ölçer Nominal Çap,1.6MPa elektromekanik akış ölçer |
||

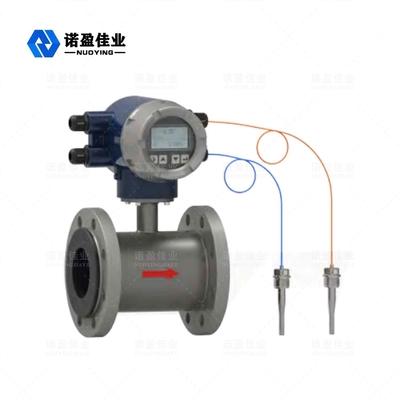

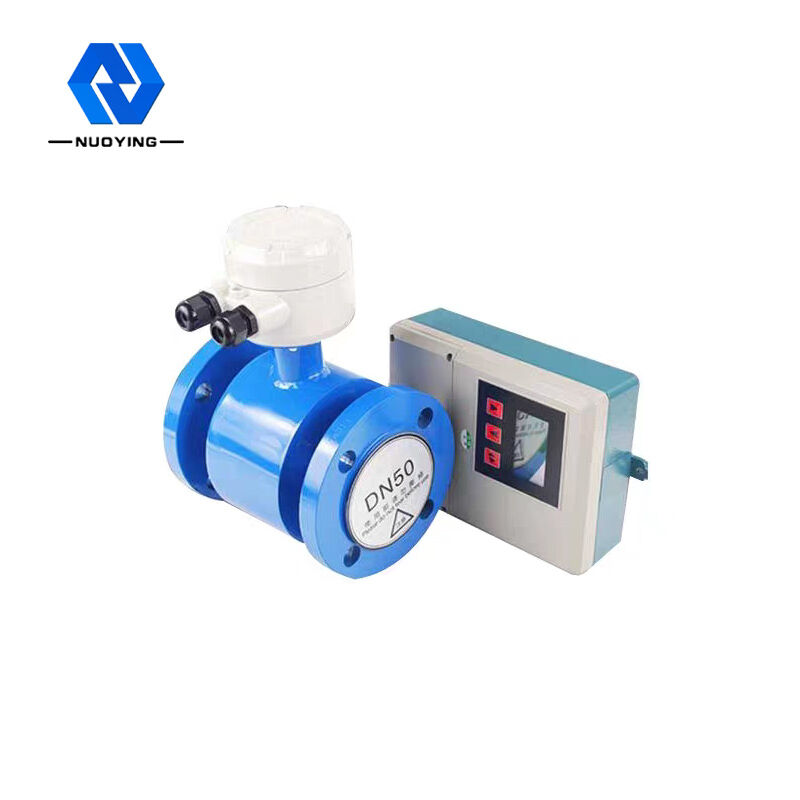

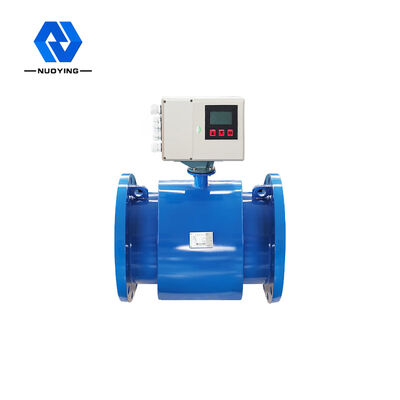

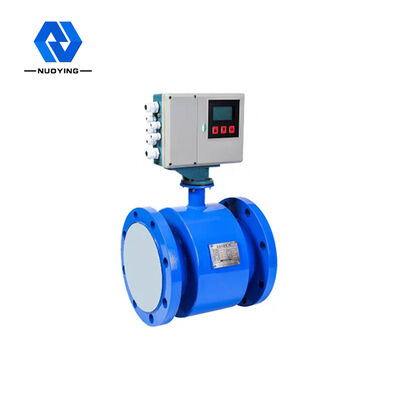

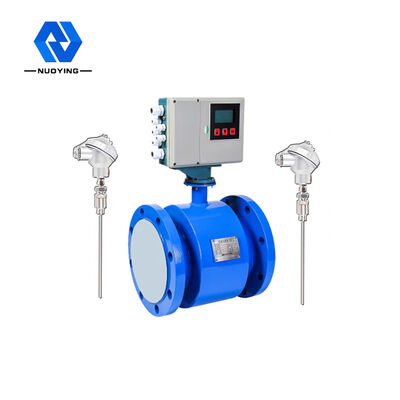

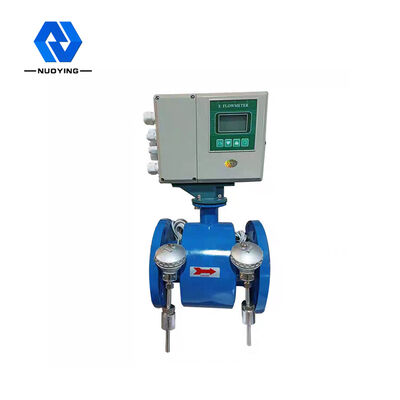

NYLL-CH Elektromanyetik Isı Ölçümür
NYLL-CH elektromanyetik ısı ölçer, doğrudan akış, soğuk ve ısı ölçebilen akıllı bina dağıtılmış enerji ve ısı değişim istasyonunun özel uygulaması için tasarlanmıştır.Ek akış toplayıcıya ve Pt1000'e ihtiyaç duymaz.Düşük maliyetle kurulumu kolaydır.Elektromanyetik akış sensörü, ısı transfer sıvısının akış hızını tespit etmek için bir elektromanyetik ısı ölçer olarak kullanılır ve yüksek hassasiyet, geniş uygulama aralığı ve uygun ve basit çevrimiçi kalibrasyon özelliklerine sahiptir.
NYLL-CH Elektromanyetik Isı ÖlçümürTeknik parametreler
|
Standart Nominal çap Akış hızı aralığı Kesinlik Orta iletkenlik |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/sn ±0.5%R, ±1%R (DN200'ün altında) Teorik değer ≥5uS/cm, gerçek kullanım değeri ≥30uS/cm. |
|||
| Nominal basınç | Standart 1.0MPa | İsteğe bağlı1.6MPa | İsteğe bağlı 2.5MPa | İsteğe bağlı 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Ortam sıcaklığı |
sensör Entegre tip |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
en yüksek orta sıcaklık |
Entegre tip | +80℃ | ||
|
ayrı tip |
Neopren astar (CR) | +80℃ | ||
| Silikon kauçuk (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE astar (F4) Polifloroetilen propilen astar (F46) |
+80℃或+120℃ | |||
|
Çıkış sinyali Kablo bağlantı noktası boyutu Güç voltajı Güç tüketimi iletişim modu Sinyal elektrotu ve toprak elektrot malzemesi Elektrot formu Elektrot numarası Bağlantı flanşı Bağlantı flanşı |
4 -20mA;darbe / frekans 2kHz (varsayılan), SKHz (Maks): M20*1.5 (standart naylon su geçirmez bağlantı, isteğe bağlı patlamaya dayanıklı metal bağlantı) 110/220VAC(100-240VAC), 50Hz/60Hz； 24VDC ±%10 ≤20W RS -485, standart MODBUS - RTU protokolü, HART protokolü, GPRS desteği Paslanmaz çelik 316L, Hastelloy C, Hastelloy B, titanyum, tantal, platin Araya takılan tip, dıştan takılan tip elektrotların özelleştirilmesi gerekir Calibre tarafından konfigüre edilmiş standart 3-4 elektrot (2 ölçüm elektrotu, 十a topraklama elektrotu) Ulusal GB9119 standardına uygun (kullanıcı gereksinimlerine göre özelleştirilebilir) Ulusal GB9119 standardına uygun (kullanıcı gereksinimlerine göre özelleştirilebilir) |
|||
| Topraklama halkası malzemesi | Paslanmaz çelik, molibden içeren paslanmaz çelik | |||
| DN15-DN450 | Paslanmaz çelik lCr18Ni9Ti (normal östenitik paslanmaz çelik SUS321) | |||
| Ev materyalleri | Standart karbon çeliği, paslanmaz çeliğin özelleştirilmesi gerekiyor | |||
| Koruma sınıfı | Ayrı tip IP68, IP65 | |||
| Entegre tip IP65 | ||||
NYLL-CH Elektromanyetik Isı ÖlçümürVerim parametreler
| Güç kaynağı | 220VAC/24VDC Sıcaklık Sensörü Pt1000 |
| iletişim modu | RS-485 Sıcaklık ölçüm doğruluğu ±Q1°C |
| iletişim protokolü | Modbus- RTUBACnet Ortam sıcaklığı 2-180°C |
| Maksimum iletişim mesafesi | 400 m Sıcaklık farkı aralığı 2K-80K |
| doğruluk derecesi | 2 dereceli Verilerin saklanması 18 aylık geçmiş veriler |
| Yükleme konumu | Giriş borusu, dönüş borusu isteğe bağlıdır Ortam sıcaklığı -10°C-60°C |
NYLL-CH Elektromanyetik Isı Ölçümür Çalışma prensibi
Bir ısı kaynağından sağlanan sıcak su (soğuk su), bir ısı değişim sistemine (radyatör, ısı eşanjörü, bunlardan oluşan kompleks sistem) daha yüksek (düşük) sıcaklıkta akar ve daha düşük (yüksek) sıcaklıkta dışarı akar. Bu işlem sırasında ısı ısı değişimi yoluyla kullanıcıya salınır veya emilir (Not: Bu süreç, ısıtma sistemi ve soğutma sisteminin enerji değişim sürecini içerir).
Su ısı değişim sisteminden geçtiğinde, sistem tarafından salınan veya emilen ısı miktarı, akış sensörü ile gτi1ven debisine ve pτ0havalı sıcaklık sensörü tarafından verilen geriwτ0ater sıcaklığına göre hesaplayıcı tarafından hesaplanır ve görüntülenir, ve su akışının geçtiği zaman.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
S: sistem tarafından salınan veya emilen ısı miktarı, Jor kWh;Qm: Isı ölçerden geçen su kütlesi, kg/h;
Qv; ısı ölçerden akan suyun hacimsel akışı, m3/h;P:ısı ölçerden akan suyun yoğunluğu, kg / ms;
△h: ısı değişim sisteminin giriş ve çıkış sıcaklıklarındaki suyun entalpi farkı, J/kg;
T: zaman, h;
NYLL-CH Elektromanyetik Isı Ölçümür Tasarım özellikleri
◎Soğuk ve ısı ölçümü: Konvertör, doğrudan soğuğu ve ısıyı ölçme işlevine sahiptir ve 2 standart Pt1000 ile donatılmıştır.Kurulumu kolaylaştırmak ve satın alma ve kurulum maliyetini azaltmak için bir soğuk ve ısı akış toplayıcı ile donatılmasına gerek yoktur.
Yüksek güvenilirlik: GB/T17616, GB/2423, GB/T16499 ulusal standartlarından daha yüksek olan EMC, güvenlik, yüksek ve düşük sıcaklık gibi zorlu testlerden sonra.
◎Hızlı yanıt: Ekipman eşleştirildiğinde ölçüm ve kontrol için uygun 32BitMCU, 24BitADC ve optimize edilmiş filtreleme algoritması, hızlı yanıt, doğru ve kararlı ölçüm verileri kullanın.
◎Topraklama elektrodu: Uzun süreli ölçüm doğruluğu sağlamak için ölçüm bölümünde ölçüm dengesini oluşturan ve zayıf topraklamadan kaynaklanan ölçüm hatasını ortadan kaldıran NONCON patentli teknoloji.Malzeme ve kurulum maliyetlerini azaltmak için bir topraklama halkası ile donatılmasına gerek yoktur.
◎Ayrı IP68 teknolojisi: Ayrı IP68 sensörünün yoğunlaşmasını önlemek için özel olarak ayrıntılı IP68 tasarım teknolojisini kullanın, özel ithal IP68 sızdırmazlık maddesi, özel IP68 kablosu ve çoklu IP68 yalıtım tasarımı kullanın.
◎Yüksek sinyal-gürültü oranı: sensör, yüksek sinyal-gürültü oranı teknolojisini kullanır.Dönüştürücü, minimum akışın ölçümünü kolaylaştırmak için düşük gürültülü ve yüksek hassasiyetli parçalar ve tasarım teknolojisi kullanır.
◎Düşük güç tasarımı;optimize edilmiş uyarma devresi tasarımı, güç tüketimi geleneksel elektromanyetik akış ölçerlere kıyasla 3 kattan fazla azaltılır ve çok sayıda uygulamada enerji tasarrufu sağlayabilir.
◎Çince ekran: Kolay anlama ve çalıştırma için Çince ekran LCD ekranı kullanın
◎Optimize edilmiş güç kaynağı teknolojisi: optimize edilmiş güç kaynağı tasarımı, olgun ve güvenilir teknoloji, yüksek dönüşüm verimliliği ve güvenilir uzun süreli kullanım kullanın.
◎Hızlı kablolama: istikrarlı ve güvenilir uzun vadeli ölçüm sağlamak için hızlı, kullanışlı ve güvenilir uluslararası en iyi marka terminal bloğunu kullanın.
◎Çıkış sinyali: standart RS-485, (4-20) mA, frekans/puls, hızlı çıkış tepkisi ile epiped ve porta yıldırımdan korunma gibi koruma önlemleri sağlanmaktadır.
