Ürün ayrıntıları:
|
Kurulum Modu: | DN40-DN300 (boru flanşlı tip) | Ortam sıcaklığı: | -25~55℃ |
---|---|---|---|
Depolama sıcaklığı: | -40~60℃ | Akış yönü: | İleri ve geri |
Nominal basıncı: | 1.0M Pa (özel basınç özelleştirilebilir) | Koruma Sınıfı: | IP68 |
Vurgulamak: | IP68 Elektromanyetik Su Sayacı,Elektromanyetik Su Sayacı DN300,DN40 elektromanyetik akış dönüştürücü |

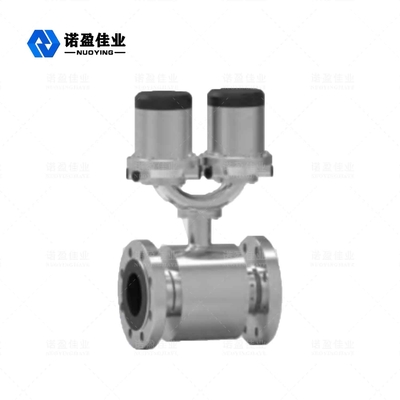

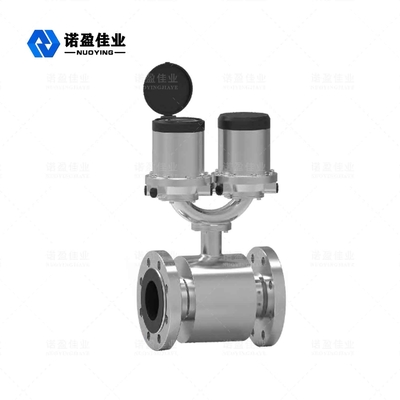

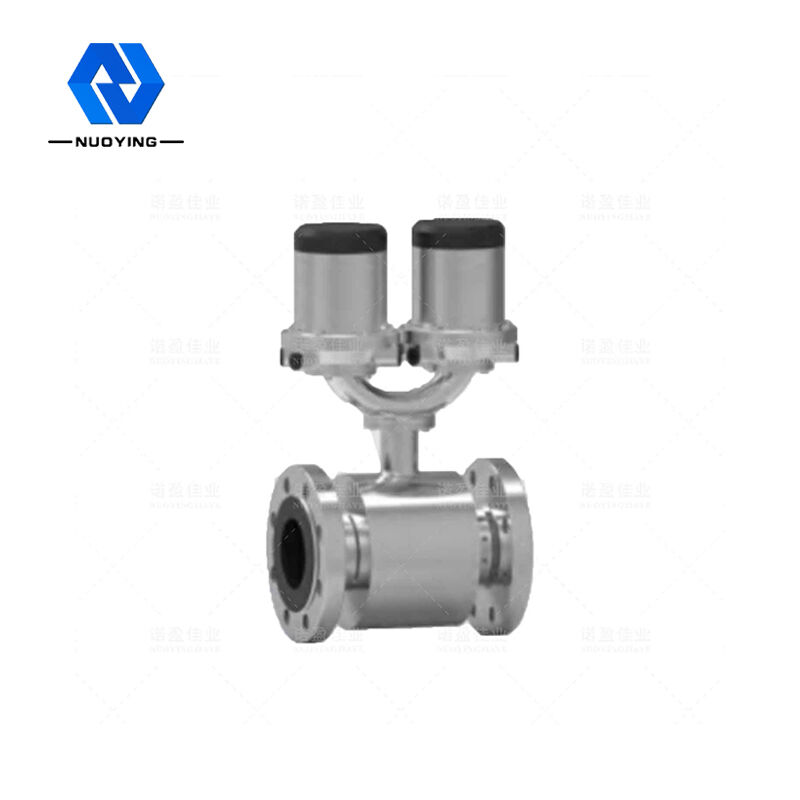

NYLD-S Elektromanyetik Su Sayacı
NYLD-S elektromanyetik su sayacı, doğruluk ve performanstan ödün vermeden her yere kurulabilen, pille çalışan bir elektromanyetik indüksiyonlu su sayacıdır.Ana güç kaynağı gerektirmez. Su çekme, boru şebekesi dağıtımı, ölçüm ücretleri ve sulama gibi bireysel su uygulamaları için özel olarak tasarlanmıştır.Kurulumu kolay ve kullanıcı yatırımından tasarruf sağlayan akıllı bilgi ve yüksek ölçüm performansına sahiptir.
NYLD-S Elektromanyetik Su Sayacı Teknik parametreler
Uygulanabilir standart |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208(konut koruma sınıfı) (IP) (kod) |
Nominal basıncı Sıcaklık derecesi Kurulum modu elektrot formu |
1.0M Pa (özel basınç özelleştirilebilir) -20-80℃ DN40-DN300 (boru flanşlı tip) Standart sabit |
Yapı malzemesi |
Elektrot: 316L Astar: doğal kauçuk NR Flanş: karbon çeliği, paslanmaz çelik Gövde: karbon çeliği, paslanmaz çelik |
Güç kaynağı |
3.6V 3.6V+24V çift güç kaynağı (9VDC-32VDC) 3.6V+220V çift güç kaynağı 85VAC- 265VAC) (yalnızca ayrı tip) 3.6V + güneş enerjisi (yalnızca ayrı tip) |
Ortam sıcaklığı Depolama sıcaklığı Çıkış sinyali |
(-25~55)℃ (-40~60)℃ Darbe (kalibrasyon için) |
alarm | Ters akış, düşük lityum pil pili, anlık akış, basınç, üst ve alt limitler, boş boru, uyarma alarmı |
Koruma sınıfı Akış yönü |
IP68 İleri ve geri |
İletişim | RS-485 (ModBus protokolü) |
NYLD-S Elektromanyetik Su Sayacı Tasarım özellikleri
◎ Sayacın kurulumu kolaydır: Sayaç yeraltına gömülebilir veya kuyuya kurulabilir.IP68 (NEMA6P) tasarımı, sayacın boru içindeki montaj konumundan etkilenmez ve filtre gerektirmez.
◎ Düşük basınç kaybı: düz ölçüm borusu, tüm ağ sisteminin basıncını azaltan en yüksek akış hızında bile minimum basınç kaybı sağlar ve pompanın aşırı basınç oluşturarak borunun yırtılmasına neden olmasını önlemeye yardımcı olur ve sızıntı.
◎ Sıfır bakım: Hareketli parça içermeyen tasarımı kullanın ve pil ömrü beş yıla ulaşabilir.
◎ İki yönlü ölçüm: iki yönlü akış ölçümü için yalnızca bir metre kullanın.
◎ Akıllı tip ölçer: Sızıntı ölçümü, veri kayıt işlevi ve kendi kendine hata testi için yalnızca bir sayaç kullanın.
NYLD-S Elektromanyetik Su Sayacı sınıflandırma
NYLD-S Elektromanyetik Su Sayacı Boyutlu Resim çizme
DN(mm) | Hmm) | L(mm) | D(mm) | K(mm) | n–d(mm) |
40 | 417 | 200 | 150 | 110 | 4-Ф18 |
50 | 432 | 200 | 165 | 125 | 4-Ф18 |
65 | 452 | 200 | 185 | 145 | 4-Ф18 |
80 | 462 | 250 | 200 | 160 | 8-Ф18 |
100 | 492 | 250 | 220 | 180 | 8-Ф18 |
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
