Ürün ayrıntıları:
|
| Basınç aralığı: | -700kpa~700kpa | Çıkış sinyali: | 4-20mA/HART/RS485/0-5V |
|---|---|---|---|
| Besleme Gücü: | 9-36VDC | Diş bağlantı tipi: | 1/2 veya 1/4npt |
| Kesinlik: | ±0.25%(Tipik) ±0.5%(Maks.) | Orta sıcaklık: | -40 ~ 85 ℃ |
| Malzeme: | 316SS | Garanti: | bir yıl |
| Vurgulamak: | 5v Basınç Sensörü Verici,HART Basınç Verici 700kpa,700kpa Akıllı DP Verici |
||

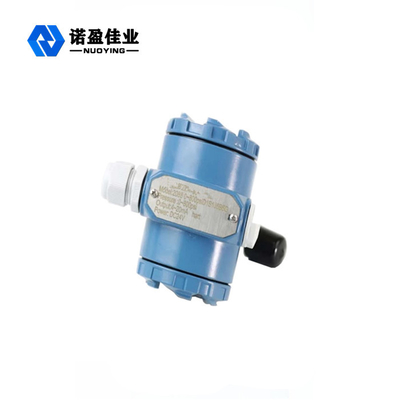

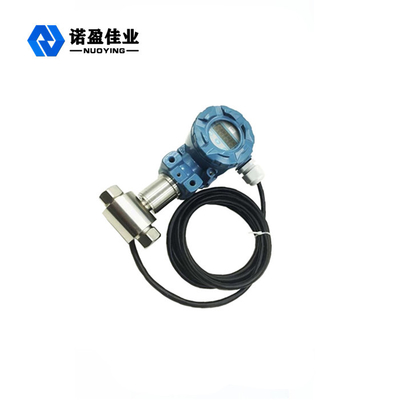

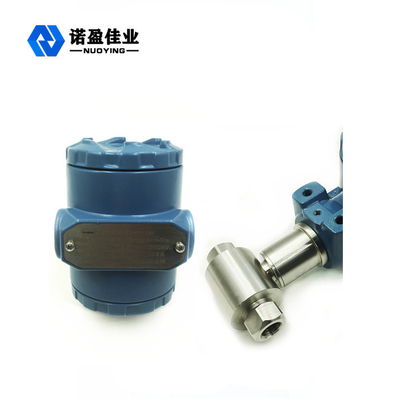

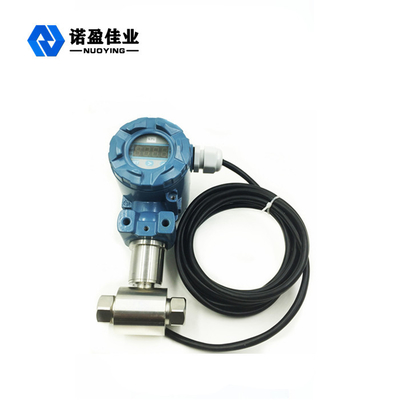

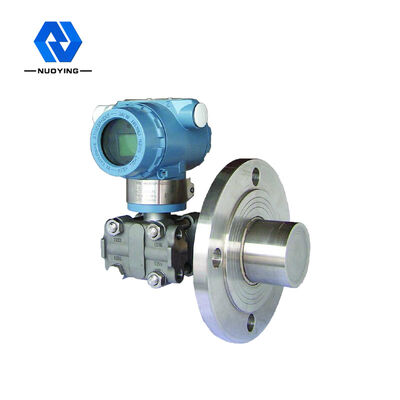

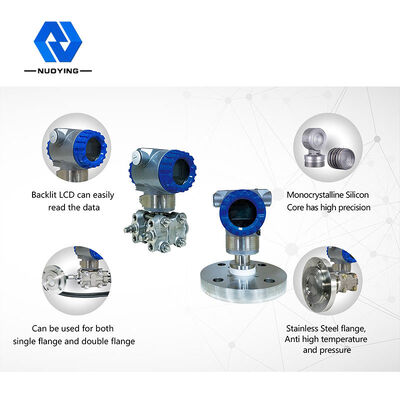

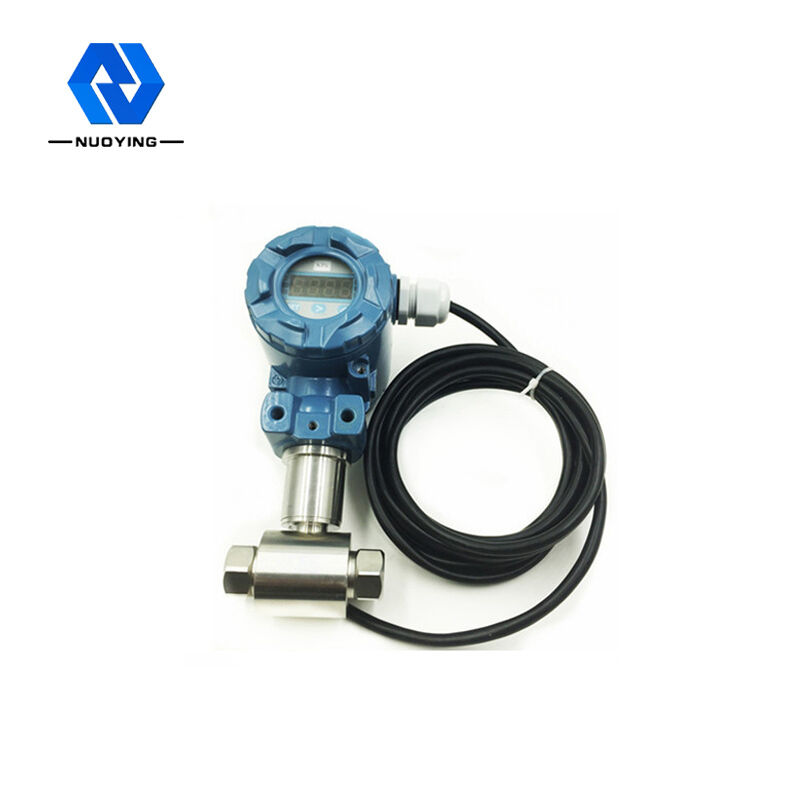

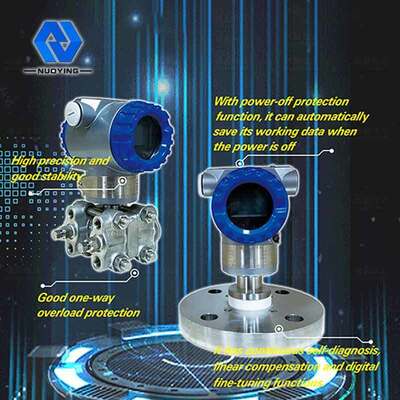

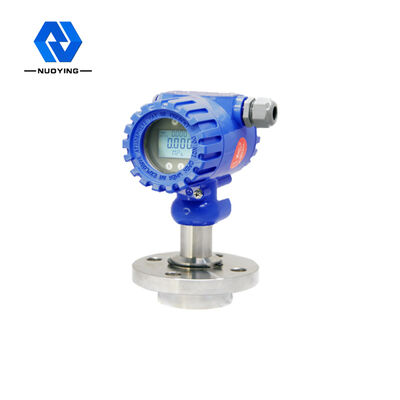

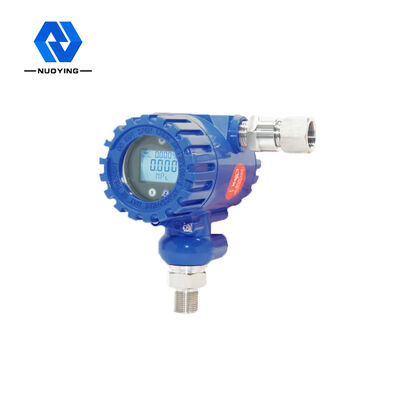

Basınç Dönüştürücü için 0-5v Akıllı Diferansiyel Basınç Transmitteri
Basınç Dönüştürücü için 0-5v Akıllı Diferansiyel Basınç Transmitteri Açıklama:
Basınç dönüştürücü için 0-5v akıllı fark basınç vericisi, malzemelerin bileşenlerinin, işlemenin ve diğer olumsuz faktörlerin üstesinden gelmek için negatif geri besleme çalışma prensibini kullanan tipik bir kendi kendini dengeleyen enstrümantasyondur.
Adından da anlaşılacağı gibi, ölçülen fark basınç transmiteri, basınç farkıdır, yani P = ρg h.Bununla birlikte, tank genellikle silindirik olduğundan, kesit dairesinin alanı S sabittir.O halde, yerçekimi G = P · S = ρg h · S, S sabittir ve G, P ile orantılıdır. Yani, P değeri doğru olarak saptandığı sürece, yükseklik Δh ile orantılıdır.Sıcaklık değiştiğinde, yağ hacmi genişlese veya daralsa ve gerçek sıvı seviyesi artsa veya azalsa da algılanan basınç her zaman korunur.Gerçek seviyeyi görüntülemeniz gerekiyorsa, çözümlenecek ortam sıcaklığı telafisini de tanıtabilirsiniz.
Basınç Dönüştürücü için 0-5v Akıllı Diferansiyel Basınç Transmitteri Şartname:
Ölçüm ortamı: sıvı veya gaz
Basınç modu: fark basıncı
Çıkış sinyali: 4-20mA, RS485, 0-5V, 0-10V, 1-5V
Güç kaynağı: 12-36VDC
Çalışma şartları
Orta sıcaklık: -40 ~ 85 ℃
Ortam sıcaklığı: -40 ~ 85 ℃
Nem: %0 ~ %95
| Ölçüm Çaldı | Fark Basıncı: 0~1Kpa, 6Kpa, 40Kpa, 200Kpa......2Mpa, 8Mpa |
| Gösterge Basıncı: 0~40Mpa | |
| Mutlak Basınç | 0~40Mpa |
| Kısma Oranı | 40:1 |
| Başvuru | Farklı Basınç, Gösterge Basıncı, Mutlak Basınç |
| Kesinlik | Açıklığın ±0,1, 0,3, 0,5% |
| Proses Sıvısı | Sıvı, Gaz, Buhar |
| Sıcaklık Kayması | Sıfır Kayma: %0,5 FS/50℃ |
| Açıklık Kayması:%0.7 FS/50℃ | |
| istikrar | ±0.1%/yıl |
| Çalışma sıcaklığı | -40℃ ~ 100℃ |
| Ortam sıcaklığı | -40℃ ~ 85℃ |
| Depolama sıcaklığı | -40℃ ~ 100℃ |
| Güç kaynağı | 9~45V DC |
| Çıktı | 4~20mA 2 telli Hart Protokolü |
| Maksimum basınç | 40Mpa |
| Yanıt Süresi | 200ms |
| Nem Limitleri | %0 ila %100 Bağıl Nem |
| Zamanı Aç | Minimum Sönümleme ile 2 Saniye |
| Görüntülemek | LCD LED'i |
| Elektrik bağlantıları | 1/4" Npt (M20 Boru Dişleri) |
| Sıcaklık Etkisi | 200C Başına Açıklığın ±%0,18'i |
| Proses Bağlantısı | 1/4-18Npt |
| flanş | SS304 SS316 |
| diyaframlar | SS316L / Hastelloy B / Hastelloy C / Monel / Tantal |
| Islanmış O-Halkalar | Buna N/Viton/PTFE |
| Cıvata ve Somun | Karbon Çelik / SS316 |
| Montaj Braketi | Karbon Çelik / SS304 veya SS316 |
| İsim/Etiket Plakası | SS304 / SS316 |
| Kapak Muhafazası | Poliüretanlı Düşük Bakır Dökme Alüminyum Alaşım |
| Doldurma Sıvısı | Silikon / Flor Yağı |
| Muhafaza Koruması | IP67 |
| Patlamaya dayanıklı | Exd II BT4 Exia II CT6 |
| Proses Bağlantısı | Flanş, Doğrudan, Yandan Montajlı, Diyafram, Ekleme Tipi |
Basınç Dönüştürücü Özellikleri için 0-5v Akıllı Diferansiyel Basınç Transmitteri:
1. 316LSS, aşındırıcı olmayan gazlar ve sıvılar ile uyumludur
2. Endüstri sürecinde rüzgar basıncı ve akış hızı
3. Boru hattı ve ateş kabının basıncını ölçme
4.Petrol endüstrisi, kimya endüstrisi
5.Meteorolojik izleme
Basınç Dönüştürücü Uygulaması için 0-5v Akıllı Fark Basınç Transmitteri:
Sıvı, gaz diferansiyel basınç ölçümü için 0-5v kompakt fark basınç transmiteri.
