Ürün ayrıntıları:
|
| medya: | Hava/Su/soğutucu sıvı | Başvuru: | hidrolik ve pnömatik |
|---|---|---|---|
| Kesinlik: | %0.5FS | Çıkış sinyal kablosu: | 4-20mA,0-10V,2telli |
| Güç kaynağı: | 10~30VDC | Çalışma sıcaklığı: | -10~80℃ |
| Proses bağlantısı: | G1/4 | ||
| Vurgulamak: | 30V Hava Kompresörü Basınç Sensörü,Basınç Sensörü Vericisi Hidrolik,Hidrolik Su Basıncı Vericisi |
||

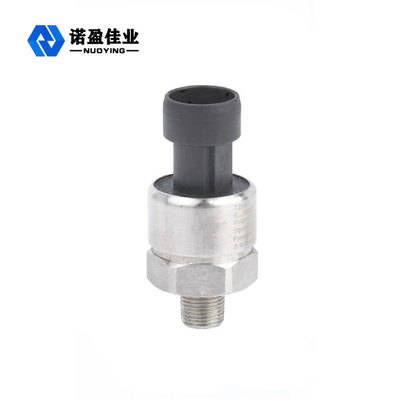

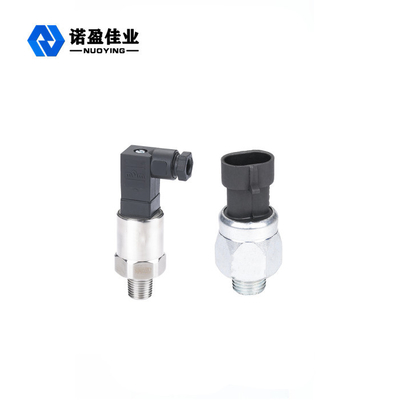

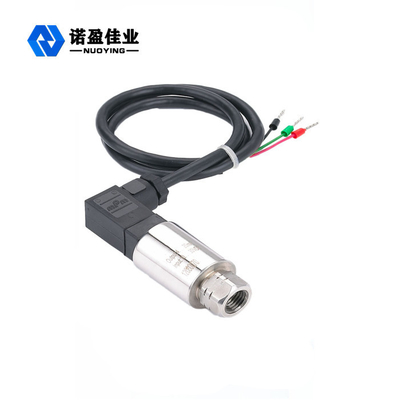

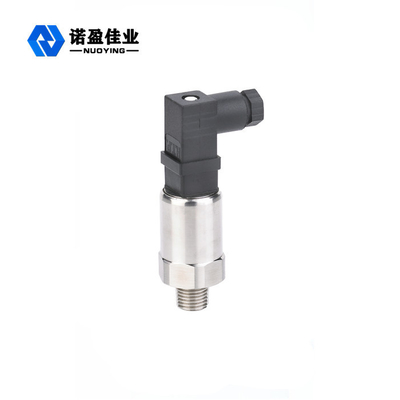

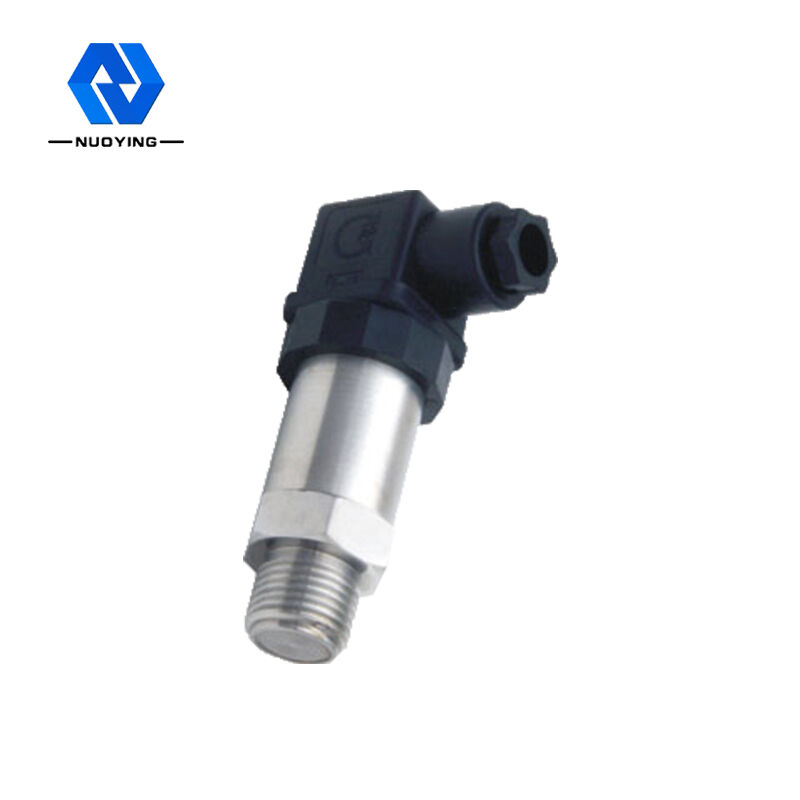

4-20ma Hava Kompresörü Basınç Sensörü/Hidrolik Su Basıncı Transmitteri
4-20ma Hava Kompresörü Basınç Sensörü/Hidrolik Su Basıncı Transmitteri Açıklama:
4-20ma Hava Kompresörü Basınç Sensörü/Hidrolik Su Basıncı Transmitteri, doğru açıklık ve ofset kalibrasyonu için sıcaklık telafili ve lazerle kesilmiş seramik bir basınç sensörüdür.Tipik avantaj, küçük bir odaya kurulmayı kolaylaştıran kompakt boyuttur.
Çıkış: A4=4~20mA;V05=0.5~4.5V;V0=0~5V;V1=1~5V;V10=0~10V
Ölçüm aralığı
Ölçü birimi: K=kPa;M=MPa;P=psi;B=çubuk
Doğruluk: %0.5=0.5FS;1=%1.0FS
Elektrik konnektörü: P=Packard;D=Din43650C;M=M12;C=Kablo
Basınç bağlantısı: G=G1/4;N=NPT1/4;R=R1/4;U=7/16-20UNF;M=M20×1.5;N2=NPT1/2;G2=G1/2;R2=R1/2
Kablo uzunluğu (m)
4-20ma Hava Kompresörü Basınç Sensörü/Hidrolik Su Basıncı Transmitteri Parametreleri:
| Genel | Değer | |||
| Ölçüm aralığı | -1~0......100bar,0~2......3bar,0~4......60bar(normal aralık),0~61......600bar | |||
| Aşırı Yük Basıncı | 1.5 katı tam ölçek | |||
| Patlama basıncı | 3 kez tam ölçek | |||
| Kesinlik | ±0.5%FS,±1.0%FS | |||
| Uzun vadeli istikrar | Tipik değer: %0.5FS Maksimum: %1FS | |||
| Çalışma sıcaklığı | -40℃~100℃ | |||
| Telafi Edilen Sıcaklık | -10℃~80℃ | |||
| Depolama sıcaklığı | -50℃~125℃ | |||
| Orta Uyumluluk | 1Cr18Ni9Ti paslanmaz çelik ve seramik ile uyumlu tüm aşındırıcı ortamlar | |||
| Çıkış Modu | iki kablolu | Üç kablolu | ||
| Çıktı | 4~20mA | 0,5~4,5V | 0/1~5V | 0~10V |
| Güç kaynağı | 10~30VDC | 5VDC | 10~30VDC/AC | 12~30VDC/AC |
| Yük direnci | (U-10)/0.02(Ω) | >100K(Ω) | ||
| yalıtım | >100M(Ω)@50V | |||
| Elektriksel bağlantı | Packard, DIN43650C, DIN72585, M12, Kablo | |||
| Koruma Sınıfı | IP67 | |||
| Basınç Bağlantısı | Erkek G1/4,NPT1/4,7/16-20UNF,M20×1.5,G1/ | |||
| (Dişi ve diğer bağlantı istek üzerine mevcuttur) | ||||
| Tepki Süresi | 10ms | |||
| Basınç Formu | Gösterge basıncı | |||
| Elektromanyetik uyumluluk | Elektromanyetik iletim: EN50081-1/-2;Elektromanyetik hassasiyet: EN50082-2 | |||
