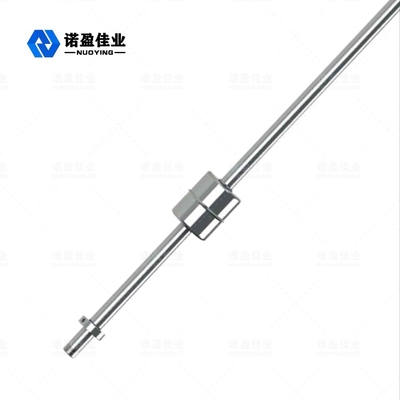

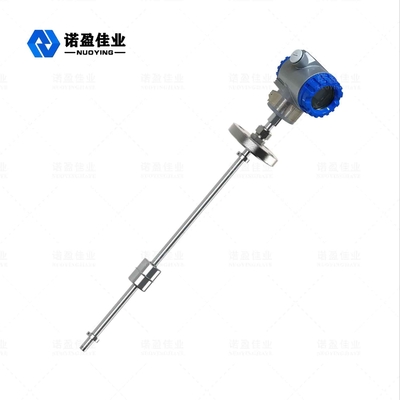

NYCZ500 SS304 Manyetik Şamandıra Tipi Seviye Verici 50-5000mm 720mW

NYCZ500 Manyetik Şamandıralı Seviye Ölçer Seviye Vericisi Sıvı Seviyesi Ölçümü

Manyetik Şamandıralı Seviye Ölçer

Ölçer Uygulama Alanı Seviye Ölçer Çalışma Prensibi

Manyetik sıvı seviye ölçer, sıvı seviyesi ile birlikte yukarı veya aşağı hareket eden halka şeklindeki manyetik şamandırayı kullanarak, ölçüm çubuğundaki kuru yay tüpünün emilmesini sağlar, sıvı seviyesini karşılık gelen elektro-direnç çıkışına dönüştürür ve ardından bağlantı kutusuna entegre iletim devresi modülünü monte eder. Direnç sinyali, iki telli 4-20mA standart sinyal çıkışına dönüştürülür ve maglev sıvı seviye ölçer ayrıca sıvı seviyesini ölçmek için saha LED dijital ekranı sağlar. NYFZ-X serisi ürünler standart, korozyona dayanıklı ve patlamaya dayanıklıdır.

Kaldırma kuvveti ve manyetik kuplaj prensibine dayanarak, maglev sıvı seviye göstergesi, algılama tüpünde bir grup kuru yay tüpü ve hassas dirençlerle donatılmıştır. Manyetik şamandıra, sıvı seviyesi değişimiyle birlikte algılama tüpü boyunca yukarı ve aşağı hareket ettiğinde, test tüpünün çıkış direnci, sıvı seviyesindeki kuru yay tüpünü sırayla bağlayarak değiştirilir. Bağlantı kutusundaki dönüştürme devresi modülü, direnç değerini 4-20mA akım çıkışına dönüştürür.

Manyetik Şamandıra Seviye Basit yapı, sağlam ve güvenilir, kararlı çalışma.Teknik Parametre

※ Not: Ürünler özelleştirilebilir kullanıcıların özel gereksinimlerine göre!Manyetik Şamandıralı Seviye

Ölçer Uygulama Alanı Tasarım Özellikleri Basit yapı, sağlam ve güvenilir, kararlı çalışma.Sıvı seviyesini gösteren kırmızı renkte ekran, sezgisel, dikkat çekici ve okunması kolay

• Çeşitli kurulum biçimleri, çeşitli bağlantı biçimleri seçilebilir.
• Ölçüm aralığı geniştir ve ölçümün tüm süreci kör nokta içermez.
• Çeşitli sıvıların ve yüksek sıcaklık, yüksek basınç, aşındırıcı ve yanıcı ve patlayıcı ortamların sürekli sıvı seviyesi ölçümü.
• Monitör, ölçülen ortamdan tamamen izole edilmiştir, güvenli ve güvenilirdir.
• Özel basınç ve sıcaklık için profesyonel tasarım
• Manyetik Şamandıralı
• Seviye

Ölçer Uygulama AlanıMaglev seviye ölçer, kimyasal, petrol ve diğer endüstriyel ekipmanların kaplarındaki sıvı seviyesi gösterimi için uygundur. Şu anda petrol, kimya, metalurji, güç, gıda, ilaç, kağıt yapımı ve diğer endüstrilerde sıvı seviyesi ölçümü ve kontrolünde yaygın olarak kullanılmaktadır.Manyetik şamandıranın test tüpü boyunca serbestçe yukarı ve aşağı hareket edebilmesini sağlamak için kurulum dikey olmalıdır

• Algılama tüpü çevresinde manyetik iletkenlikten kaçının, aksi takdirde sıvı seviye ölçerinin normal çalışmasını doğrudan etkileyecektir;
• Ölçeklenebilir ortamlar için, şamandıranın tıkanmasını ve ölçümü etkilemesini önlemek için cihaz düzenli olarak temizlenmelidir
• Belirli kurulum yöntemleri aşağıdaki gibidir:
• Yöntem 1: flanş kapağındaki kurulum deliğini işleyin ve doğrudan maglev sıvı seviye ölçere vidalayın, şekil 1'de gösterildiği gibi;
• Yöntem 2: sensör desteği ve kilitleme somunu ile sabit maglev seviye ölçer. Bu yöntem açık tankın sıvı seviyesi ölçümü için uygundur, şekil 2'de gösterildiği gibi
• Yöntem 3: tankın kapağında bir G2 dişli delik işlenir, bu da şamandıra topunu yerleştirmek için uygundur, şekil 3'te gösterildiği gibi;
• Yöntem 4: hareketli bağlantı başlığı kullanılarak ölçüm çubuğunun uzunluğu sıvı seviyesinin yüksekliğine göre ayarlanabilir, şekil 4'te gösterildiği gibi
• Manyetik Şamandıralı
• Seviye

Ölçer Uygulama AlanıMaglev seviye ölçer, kimyasal, petrol ve diğer endüstriyel ekipmanların kaplarındaki sıvı seviyesi gösterimi için uygundur. Şu anda petrol, kimya, metalurji, güç, gıda, ilaç, kağıt yapımı ve diğer endüstrilerde sıvı seviyesi ölçümü ve kontrolünde yaygın olarak kullanılmaktadır.
