Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0~6m,0~25m | Güç kaynağı: | 24VDC |
|---|---|---|---|
| Malzeme: | PTFE (isteğe bağlı) | Proses bağlantısı: | Flanş (isteğe bağlı) |
| Görüntülemek: | LCD | Çalışma sıcaklığı: | -40~80℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | 1Mpa |
| Vurgulamak: | 24VDC Manyetostriktif Seviye Göstergesi,Manyetostriktif Seviye Göstergesi 1Mpa,1Mpa Arayüz Seviye Vericisi |
||

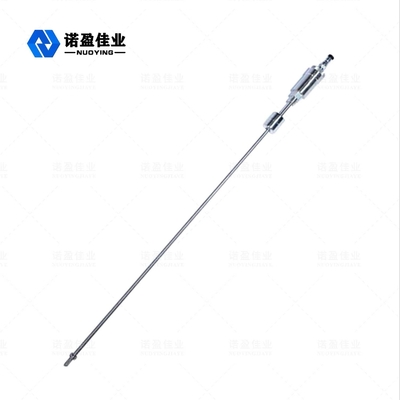

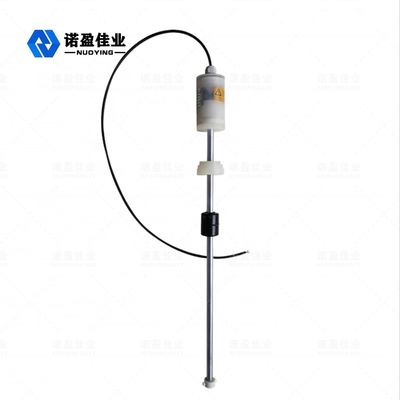

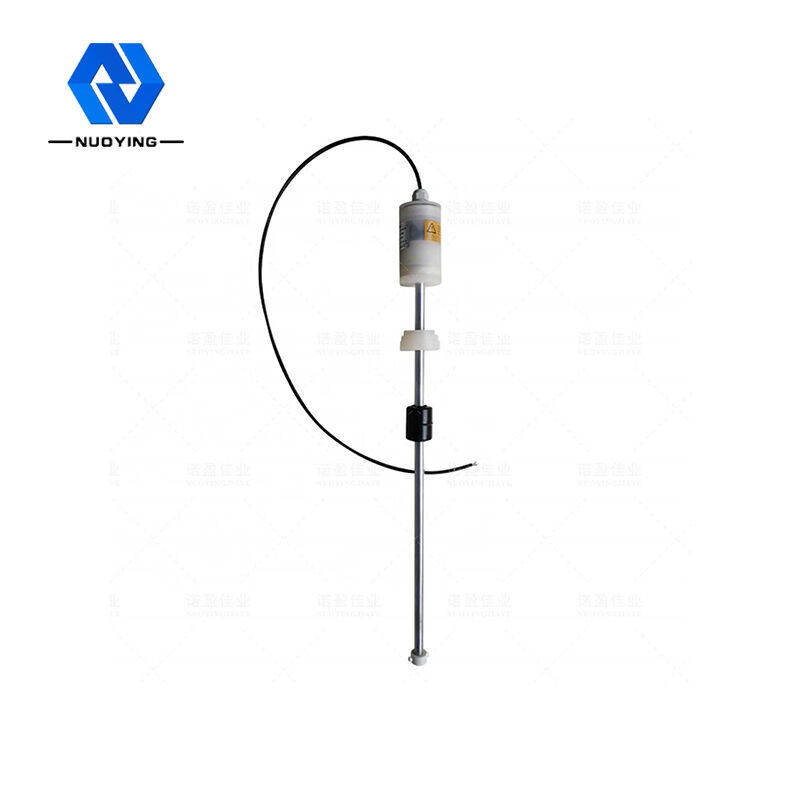

Manyetostriktif Sıvı Seviye Ölçer
Sıvı seviye ölçüm aleti Maglev göstergesi Manyetostriktif sıvı seviye göstergesi Yağ-su arayüz aleti
Manyetostriktif Sıvıseviye Metreİşletme Prensip
Manyetostriktif seviye ölçerin sensörü çalıştığında, sensörün devre kısmı dalga kılavuzu teli üzerinde bir darbe akımını uyaracak ve akım, dalga kılavuzu teli boyunca yayıldığında dalga kılavuzu teli etrafında bir darbe akımı manyetik alanı oluşturacaktır.Manyetostriktif seviye ölçerin sensör çubuğu, sıvı seviyesinin değişmesiyle çubuk boyunca yukarı ve aşağı hareket edebilen bir şamandıra ile donatılmıştır.Şamandıranın içinde bir dizi kalıcı manyetik halka bulunur.Darbeli akım manyetik alanı, şamandıra tarafından üretilen halka manyetik alanı ile karşılaştığında, şamandıranın etrafındaki manyetik alan değişir, böylece manyetostriktif malzemeden yapılmış dalga kılavuzu teli, şamandıranın konumunda geri iletilen bir burulma dalgası darbesi oluşturur. dalga kılavuzu teli sabit bir hızda ve algılama mekanizması tarafından algılanır.Darbe akımı ve burulma dalgası arasındaki zaman farkı ölçülerek şamandıranın konumu, yani sıvı seviyesinin konumu doğru bir şekilde belirlenebilir.Manyetostriktif seviye göstergesinin teknik avantajları: manyetostriktif seviye göstergesi, temiz sıvı seviyesinin yüksek hassasiyetle seviye ölçümü için uygundur ve doğruluk 1 mm'ye ulaşabilir.En son ürünün doğruluğu 0.1 mm'ye ulaşabilir.Manyetostriktif seviye ölçer, iki farklı sıvı arasındaki sınırı ölçmek için de kullanılabilir.Tehlikeli durumlar için uygun patlamaya dayanıklı tasarım, akıllı elektronik devre tasarımı hacmi hesaplayabilir;Tek hareketli parça şamandıradır, bu nedenle bakım çok düşüktür.
Manyetostriktif SıvıseviyeMetreTeknik parametre
| Uygulamalar | Sıvı seviyesi |
| Ölçüm aralığı |
Prob: 0-50~6000mm |
| Kesinlik | ±0.5mm |
| Güç kaynağı | 24VDC ±%10 |
| sinyal çıkışı | 4~20mA / Hart / RS485 |
| Çalışma akımı | 4~20mA;20.4mA |
| Yük özellikleri | akım çıkışı, maksimum yük direnci 600 Q voltaj çıkışı, maksimum yük Direnci 2mA |
| Proses sıcaklığı | -40〜80 °C, |
| Ortam sıcaklığı | -40〜80°C |
| Sıcaklık etkisi | ±0.5 °C |
| Proses basıncı | - 0.1 ~ 1.0MPa |
| Çözünürlük | ±lmm |
| Tepki Süresi | 0,2 ms |
| Çubuk malzemesi | 304 316L (isteğe bağlı) |
| Proses bağlantısı | Diş, flanş, Destek montajı (isteğe bağlı) |
| Site ekranı | LCD (isteğe bağlı) |
| Ev materyalleri | paslanmaz çelik / alüminyum (isteğe bağlı) |
| Koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | Exia IICT6 (isteğe bağlı) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Manyetostriktif seviye göstergesiYaygın olarak "plastik kral" olarak bilinen PTFE malzemesi, PTFE (PTFE veya PTFE) kullanan anten, polimer bileşiklerinin polimerizasyonu ile tetrafloroetilenden yapılmıştır, mükemmel kimyasal stabiliteye, yüksek korozyon direncine, sızdırmazlığa, yağlama yapışkan değildir, elektrik yalıtım ve iyi yaşlanma karşıtı dayanıklılık, PTFE aşağıdaki özelliklere sahiptir:
Manyetostriktif Sıvı seviye MetreTipik Uygulama ve Kurulum
