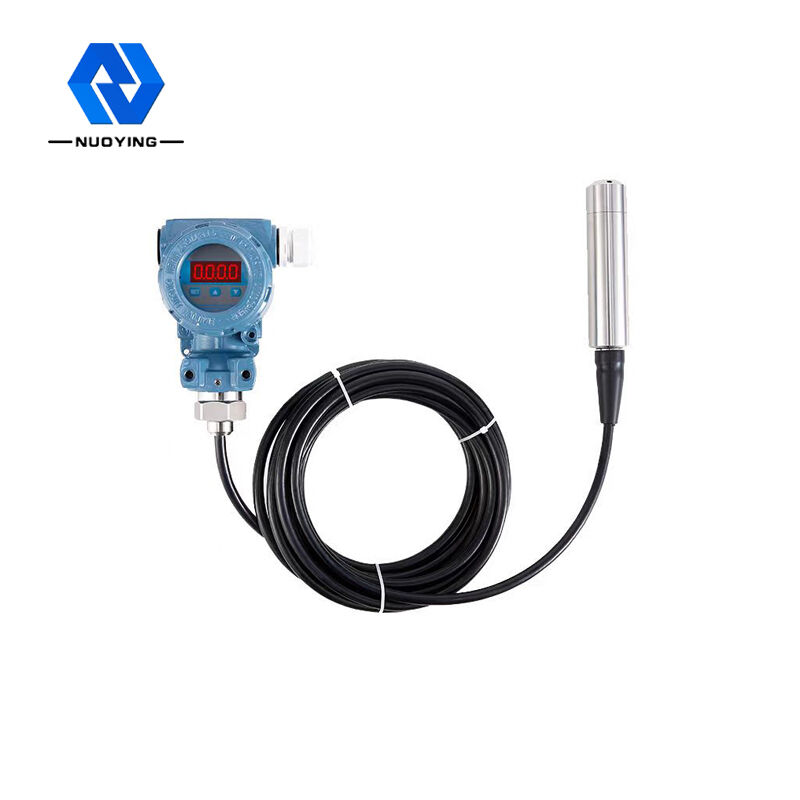

Dijital Basınç Sensörü Verici Paslanmaz Çelik LCD Ekran

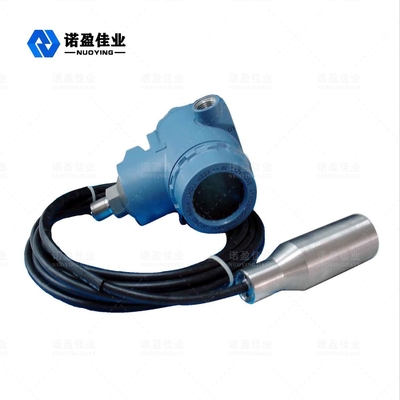

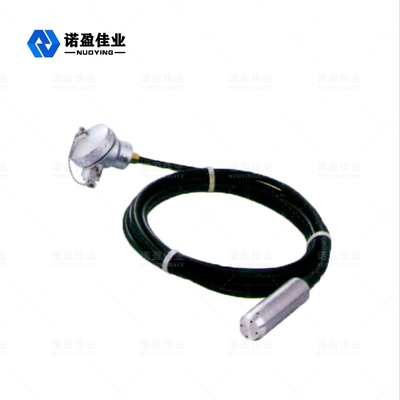

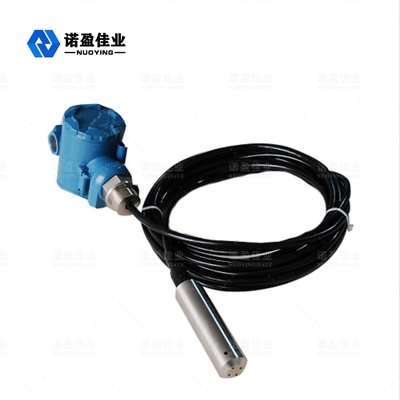

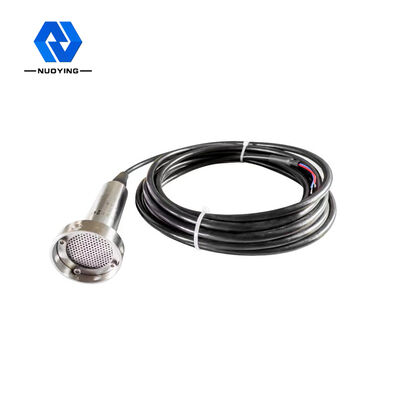

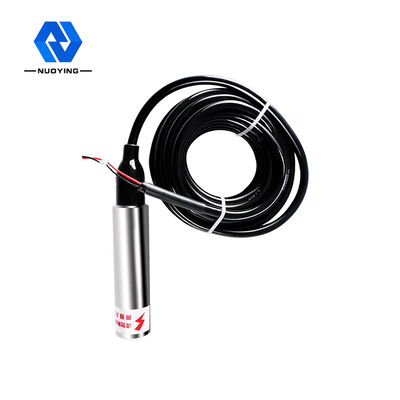

NH93420 Sıvı Seviye Transmitteri Basınç Sensör Transmitteri

NH93420 serisi sıvı seviye vericisi, tamamı paslanmaz çelik tasarımlı, tamamı sızdırmaz dalış katı hal piezodirençli sıvı seviyesi ölçüm cihazıdır.Bu üründe yüksek stabilite, yüksek güvenilirlik piezodirençli basınç sensörü, yüksek hassasiyetli akıllı verici işleme devresi, hassas dijital sıcaklık kompanzasyon teknolojisi ve doğrusal olmayan düzeltme teknolojisi kullanılmaktadır.Ölçülen sıvının sıvı seviyesi sinyali, standart bir elektrik sinyali çıkışına dönüştürülür.Su geçirmez kablo ve kabuk sızdırmaz bağlantı, kablo içindeki boru, sıvı içinde uzun süre kullanılabilir.Entegre yapı ve standartlaştırılmış sinyal çıkışı, saha kullanımı ve otomatik kontrol için kolaylık sağlar..Ürün küçük boyutlu, hafif, kurulumu kolay ve kullanımı kolaydır.Petrol, kimya sanayi, enerji santrali, kentsel su temini ve su sıcaklığı araştırma alanlarında sıvı seviyesinin ölçümü ve kontrolü için uygundur.

NH93420 Sıvı Seviye TransmitteriTeknik parametre

※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!

NH93420 Sıvı Seviye Transmitteri İşletme Prensip

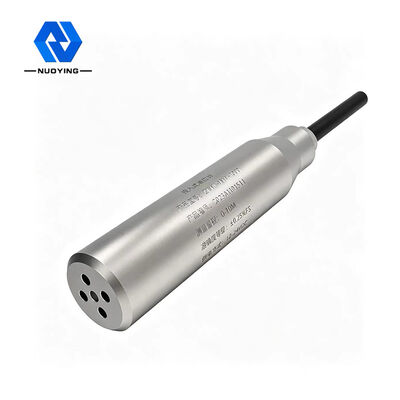

Sıvı seviye vericisi, bir kılcal hortum içine yerleştirilmiş özel bir gaz kılavuz kablosu, bir sıkıştırma bağlantısı ve bir sondadan oluşur.Seviye göstergesinin probu, altta bir diyafram ve delikli plastik bir kabuk bulunan paslanmaz çelik bir çekirdekten yapılmıştır.Sıvı seviyesi ölçümü aslında prob kafasındaki hidrostatik basınç ile gerçek atmosfer basıncı arasındaki farktır ve daha sonra seramik sensör (paslanmaz çelik filme takılıdır) ve elektronik bileşen basınç farkını 4~20mA çıkış sinyaline dönüştürür. .
Hidrostatik sıvı seviye vericisi ölçülen sıvının belirli bir derinliğine yerleştirildiğinde, sensörün basınç formülü aşağıdaki gibidir: PA= p・g・h+Po sıvı seviyesi formülünü elde etmek için:h = PA- Po/ p *G.
Aynı zamanda, sıvının basıncı, gaz iletimli paslanmaz çelikten sensörün pozitif basınç odasına verilir ve daha sonra sıvı yüzeyindeki atmosferik basınç, karşı koymak için sensörün negatif basınç odasına bağlanır. Po, sensörün arkasında ve sensörün ölçülen basıncını PA-Po= p・g・h yapın.
Sıvının yoğunluğu tek tip ise, statik basınç farkı sıvı seviyesinin yüksekliği ile orantılıdır.

NH93420 Sıvı Seviye Transmitteri Tasarım özellikleri

• İyi stabilite ve yüksek hassasiyet.
• Yapı zariftir ve ölçülen ortamdaki sıvı seviyesini ölçmek için doğrudan kullanılabilir. Kurulumu ve kullanımı oldukça uygundur.
• Katı yapı, hareketsiz bileşenler, yüksek güvenilirlik, sudan, yağdan yüksek viskoziteli macuna kadar uzun hizmet ömrü, test edilen ortamın köpürme, çökelme ve elektriksel özelliklerinden etkilenmeden yüksek doğrulukla ölçülebilir.
• Geniş aralıklı sıcaklık telafisi.
• Güç çevirici polarite koruması ve aşırı yük akımı sınırlama koruması, yıldırımdan korunma, radyo frekansı parazit koruması ile.
