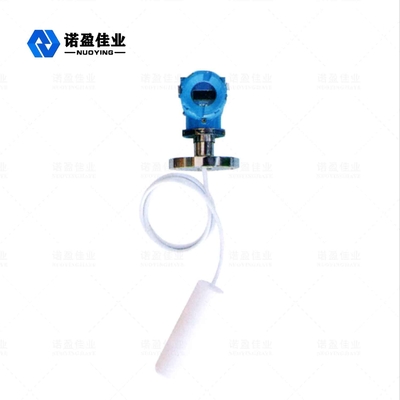

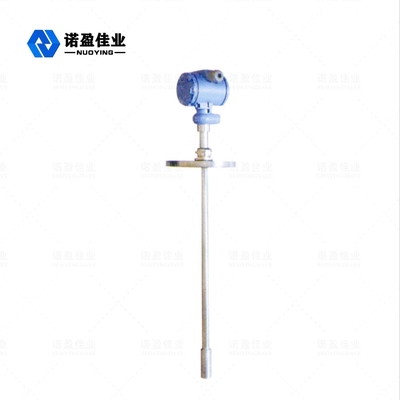

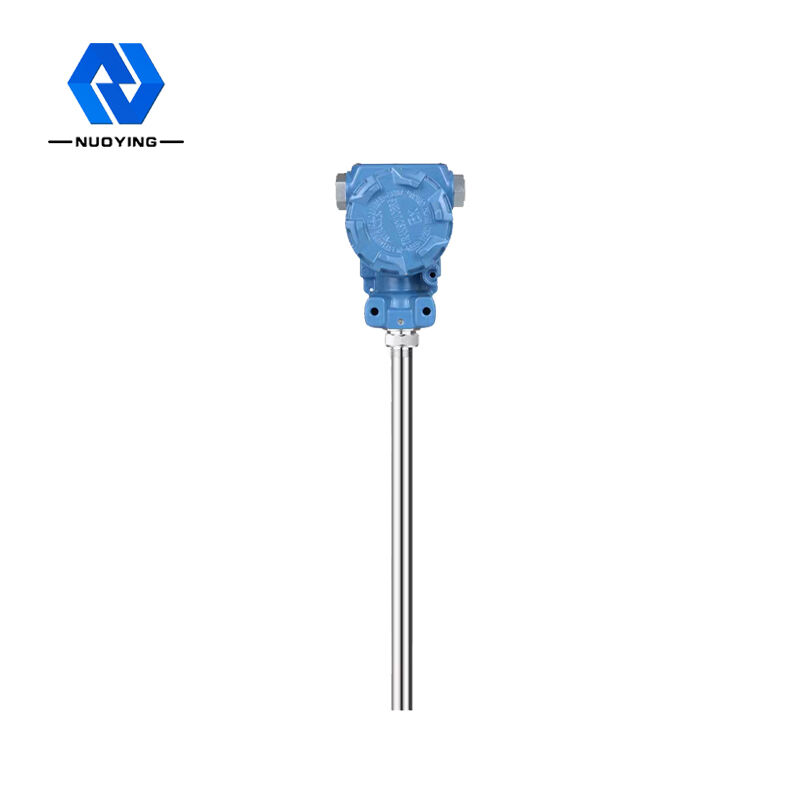

Korozyon Önleyici Sıvı Seviyesi Basınç Transmitteri RS485 0-170m Kablo

Korozyon Önleyici Sıvı Seviyesi Basınç Transmitteri RS485 0-170m Kablo
Korozyon Önleyici Sıvı Seviyesi Basınç Transmitteri RS485 0-170m Kablo Korozyon Önleyici Sıvı Seviyesi Basınç Transmitteri RS485 0-170m Kablo

Büyük resim :  Korozyon Önleyici Sıvı Seviyesi Basınç Transmitteri RS485 0-170m Kablo

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NUOYINGJIAYE
Sertifika: Explosion-proof certificate
Model numarası: NH93420 Korozyon Önleyici Tip
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: $120 to $1800
Ambalaj bilgileri: 40cm×30cm×30cm
Teslim süresi: 7 iş günü
Ödeme koşulları: T/T
Yetenek temini: 300 adet/ay öncesi

Korozyon Önleyici Sıvı Seviyesi Basınç Transmitteri RS485 0-170m Kablo

Açıklama
Ölçüm aralığı: Sıvı, aşındırıcı sıvı doğruluk derecesi: ±0.25% FS, ±0.5% FS, ±1.0% FS
Proses bağlantısı: Diş, Flanş (isteğe bağlı) Ortam sıcaklığı: -40〜85 °C
Proses Sıcaklığı: -10 ~+70 °C sinyal çıkışı: 4...20mADC / HART / RS485...
Anten deseni: Korozyon Önleyici Tip Koruma Sınıfı: IP67
Vurgulamak:

Korozyon Önleyici sıvı seviye basınç vericisi

,

sıvı seviye basınç vericisi RS485

,

RS485 Sıvı Seviyesi vericisi



NH93420 Korozyon Önleyici Tip Sıvı Seviye Transmitteri Basınç Sensör Transmitteri



NH93420 serisi sıvı seviye vericisi, tamamı paslanmaz çelik tasarımlı, tamamı sızdırmaz dalış katı hal piezodirençli sıvı seviyesi ölçüm cihazıdır.Bu üründe yüksek stabilite, yüksek güvenilirlik piezodirençli basınç sensörü, yüksek hassasiyetli akıllı verici işleme devresi, hassas dijital sıcaklık kompanzasyon teknolojisi ve doğrusal olmayan düzeltme teknolojisi kullanılmaktadır.Ölçülen sıvının sıvı seviyesi sinyali, standart bir elektrik sinyali çıkışına dönüştürülür.Su geçirmez kablo ve kabuk sızdırmaz bağlantı, kablo içindeki boru, sıvı içinde uzun süre kullanılabilir.Entegre yapı ve standartlaştırılmış sinyal çıkışı, saha kullanımı ve otomatik kontrol için kolaylık sağlar..Ürün küçük boyutlu, hafif, kurulumu kolay ve kullanımı kolaydır.Petrol, kimya sanayi, enerji santrali, kentsel su temini ve su sıcaklığı araştırma alanlarında sıvı seviyesinin ölçümü ve kontrolü için uygundur.



NH93420 Sıvı Seviye TransmitteriTeknik parametre



Tipik uygulamalar Sıvı, aşındırıcı sıvı
Ölçüm aralığı
Tip Kablo türü Sert çubuk tipi .Kablo .antikorozif Çubuk tipi antikorozif
L (m) 0~170m 0~4m 0~170m 0~4m
Sinyal çıkışı: 4~20mADC/HART/RS485
Ortam sıcaklığı -40 〜85 °C
Proses sıcaklığı

-10 ~+70 °C

Proses bağlantısı dişli flanş montajı (isteğe bağlı)
Güç kaynağı 24VDC (± %5)

Yükleme kapasitesi

< (U-15) / 0.02A

diyafram malzemesi

316L, seramik diyafram (opsiyonel) Kasa malzemesi: alüminyum, paslanmaz çelik (opsiyonel)

istikrar

±0.05%FS/ yıl;±0.1 %FS/ yıl

alan ekranı LCD (isteğe bağlı)
koruma seviyesi IP67
patlama sınıfı

Exia II CT5 Exd IIBT5 (isteğe bağlı)



Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!



NH93420 Sıvı Seviye Transmitteri İşletme Prensip



Sıvı seviye vericisi, bir kılcal hortum içine yerleştirilmiş özel bir gaz kılavuz kablosu, bir sıkıştırma bağlantısı ve bir sondadan oluşur.Seviye göstergesinin probu, altta bir diyafram ve delikli plastik bir kabuk bulunan paslanmaz çelik bir çekirdekten yapılmıştır.Sıvı seviyesi ölçümü aslında prob kafasındaki hidrostatik basınç ile gerçek atmosfer basıncı arasındaki farktır ve daha sonra seramik sensör (paslanmaz çelik filme takılıdır) ve elektronik bileşen basınç farkını 4~20mA çıkış sinyaline dönüştürür. .
Hidrostatik sıvı seviye vericisi ölçülen sıvının belirli bir derinliğine yerleştirildiğinde, sensörün basınç formülü aşağıdaki gibidir: PA= p・g・h+Po sıvı seviyesi formülünü elde etmek için:h = PA- Po/ p *G.
Aynı zamanda, sıvının basıncı, gaz iletimli paslanmaz çelikten sensörün pozitif basınç odasına verilir ve daha sonra sıvı yüzeyindeki atmosferik basınç, karşı koymak için sensörün negatif basınç odasına bağlanır. Po, sensörün arkasında ve sensörün ölçülen basıncını PA-Po= p・g・h yapın.
Sıvının yoğunluğu tek tip ise, statik basınç farkı sıvı seviyesinin yüksekliği ile orantılıdır.

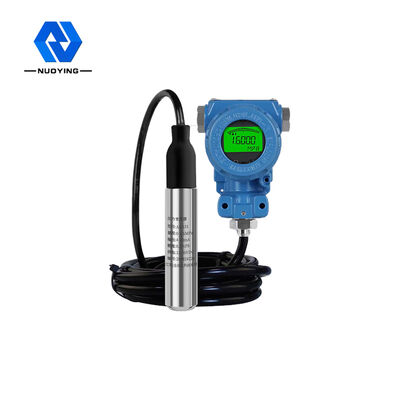

Korozyon Önleyici Sıvı Seviyesi Basınç Transmitteri RS485 0-170m Kablo 0



NH93420 Sıvı Seviye Transmitteri Kurulum gereksinimleri



  • Açık bir kapta statik sıvı seviyesi ölçülürken, sıvı seviye vericisi kabın dibine diktir ve verici ile bağlantı kutusunu bağlayan kablo kabın ağzına sabitlenir.
  • Akan suda su seviyesi ölçülürken suyun içine 45mm çapında bir boru sokulur ve borunun akış yönünün karşı tarafında farklı yüksekliklerde 5mm çapında bir takım delikler açılır.Su, kablo hattını ve boru çıkışındaki bağlantı kutusunu sabitlemek için boruya girer.

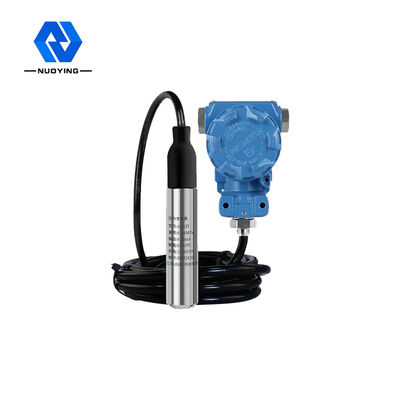

Korozyon Önleyici Sıvı Seviyesi Basınç Transmitteri RS485 0-170m Kablo 1
