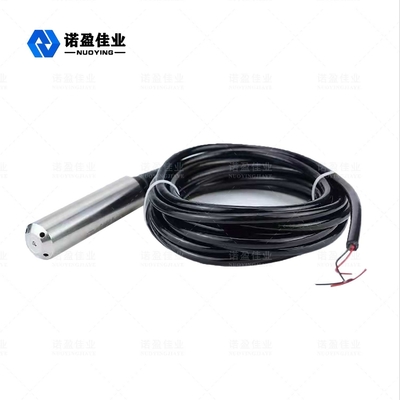

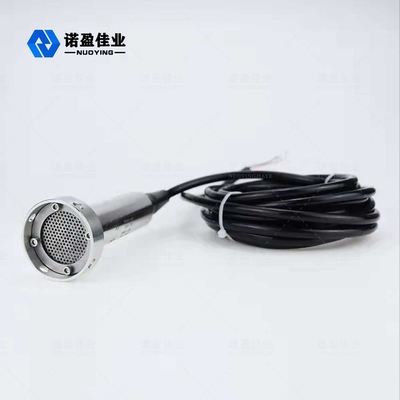

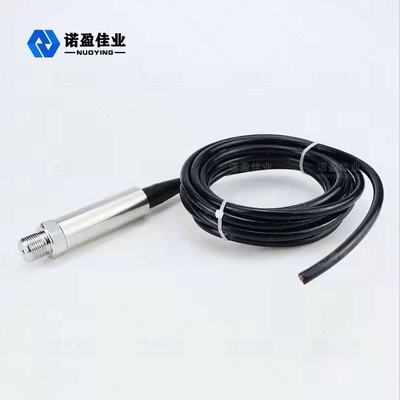

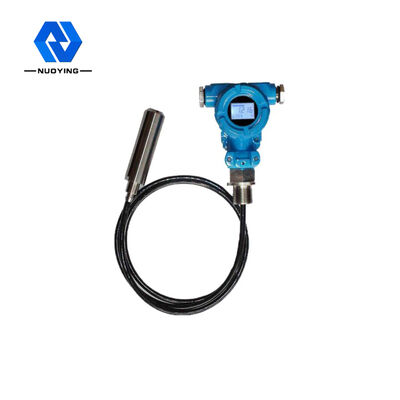

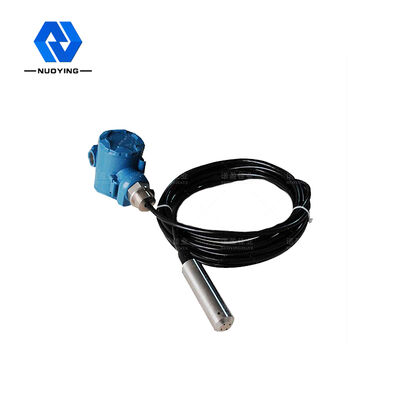

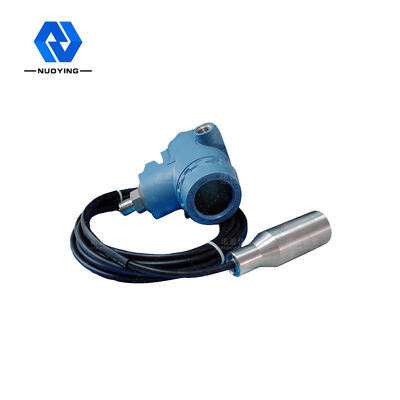

Giriş Tipi Su Seviyesi Basınç Transdüserleri HART Seramik Diyafram

NH93420 Sıvı Seviye Transmitteri Basınç Sensör Transmitteri

NH93420 serisi sıvı seviye vericisi, su, yağ ve macun hacminin doğru ölçümü ve iletimini sağlamak için farklı yüksekliklerde sıvının farklı özgül ağırlığı tarafından üretilen basınç arasındaki doğrusal ilişki ilkesine göre basınç verici teknolojisinin genişletilmesi ve geliştirilmesidir. sıvı yüksekliği, ağırlığı.

NH93420 Sıvı Seviye TransmitteriTeknik parametre

※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!

NH93420 Sıvı Seviye Transmitteri İşletme Prensip

Sıvı seviye vericisi, bir kılcal hortum içine yerleştirilmiş özel bir gaz kılavuz kablosu, bir sıkıştırma bağlantısı ve bir sondadan oluşur.Seviye göstergesinin probu, altta bir diyafram ve delikli plastik bir kabuk bulunan paslanmaz çelik bir çekirdekten yapılmıştır.Sıvı seviyesi ölçümü aslında prob kafasındaki hidrostatik basınç ile gerçek atmosfer basıncı arasındaki farktır ve daha sonra seramik sensör (paslanmaz çelik filme takılıdır) ve elektronik bileşen basınç farkını 4~20mA çıkış sinyaline dönüştürür. .
Hidrostatik sıvı seviye vericisi ölçülen sıvının belirli bir derinliğine yerleştirildiğinde, sensörün basınç formülü aşağıdaki gibidir: PA= p・g・h+Po sıvı seviyesi formülünü elde etmek için:h = PA- Po/ p *G.
Aynı zamanda, sıvının basıncı, gaz iletimli paslanmaz çelikten sensörün pozitif basınç odasına verilir ve daha sonra sıvı yüzeyindeki atmosferik basınç, karşı koymak için sensörün negatif basınç odasına bağlanır. Po, sensörün arkasında ve sensörün ölçülen basıncını PA-Po= p・g・h yapın.
Sıvının yoğunluğu tek tip ise, statik basınç farkı sıvı seviyesinin yüksekliği ile orantılıdır.

NH93420 Sıvı Seviye Transmitteri Tasarım özellikleri

• Basit kurulum, kullanımı kolay, güçlü değiştirilebilirlik.
• Konteynerdeki sıvı ortamın sıvı seviyesini ve arayüzünü ölçmek için uygundur.Alan göstergesine ek olarak, uzaktan verici, alarm anahtarı, tam algılama işlevi ile donatılabilir.
• Yeni gösterge, sezgisel okuma, göz alıcı, göstergenin yönü kullanıcı ihtiyaçlarına göre değiştirilebilir.
• Depolama tankının yüksekliği ile sınırlı olmayan geniş ölçüm aralığı.
• Gösterge mekanizması, iyi sızdırmazlık performansı, yüksek güvenilirlik ve güvenli çalışma ile test edilen ortamdan tamamen izole edilmiştir.
• Basit yapı, kolay kurulum, kolay bakım, korozyon direnci, güç kaynağı yok, patlamaya dayanıklı.
• Yüksek kaliteli sensör hassasiyeti, hızlı tepki hızı, ince değişikliklerin akışını veya statik sıvı seviyesini doğru bir şekilde yansıtır, yüksek ölçüm doğruluğu.
• Kendinden güvenli patlamaya dayanıklı ve izolasyon patlamaya dayanıklı özelliği ile çeşitli tehlikeli yerlerde kullanılabilir.
• Blokaj önleyici tasarım, macun ortamında sıvı seviyesinin ölçümünü gerçekleştirebilir.
• Üç çeşit gösterge başlığı ile yerinde okumak çok uygundur: %100 eşit ölçekli ölçek, LED ve LCD.
• 4-20mA DC iki telli sinyal iletimi, güçlü parazit önleme özelliği, uzun iletim mesafesi.
• Cihazın hassas çalışma koşulları, uzun vadeli kararlılık aralığında olmasını sağlamak için benzersiz sıfır, tam aralık, doğrusal olmayan telafi.
• Basınç sensörü, sıvı seviyesi basıncını doğrudan algılar, ortam köpürmesinden, birikmesinden etkilenmez.

​
