Ürün ayrıntıları:
|
Koruma Sınıfı: | IP65,IP67 | Görüntülemek: | LCD |
---|---|---|---|
sinyal çıkışı: | 4...20mA/HART/RS485... | Ekran modu: | Sıvı seviyesi, mesafe (boş yükseklik) |
Güç kaynağı: | 24VDC、220VAC | Konektör Malzemesi: | PP/PVC/PTFE/304(opsiyonel) |
Basınç aralığı: | Normal basınç | Çıktı: | 4-20mA Hart RS485(opsiyonel) |
Vurgulamak: | SS304 Ultrasonik Seviye Verici,220VAC Sıvı Seviye Verici,220VAC ultrasonik su deposu seviye ölçer |
buNYCSULUltrasonik Seviye Ölçümü teknenin üstüne monte edilmiştir.kontrolü altındaelektronikbirim,prob ultrasonik yayarölçülen ortama dalga darbesi.Sesdalga ortamın yüzeyi tarafından yansıtılır, biryansıma yankı parçasıtarafından alınırproblanır ve elektrik sinyaline dönüştürülür.Ultrasonik dalganın emisyonundanyeni resepsiyon,zaman, probdan ölçülene olan mesafeyle doğru orantılıdırorta.elektronik birimzamanı algılar veazaltılmış mesafeyi hesaplarbilinen ses hızına göredeğerini elde etmek için çıkarma kullanınortakonum.Açık boru, yağ deposu, pompa istasyonu, su kulesi, baraj, açık alanlarda yaygın olarak kullanılmaktadır.kanal, seviyeler arasındaki fark vb.

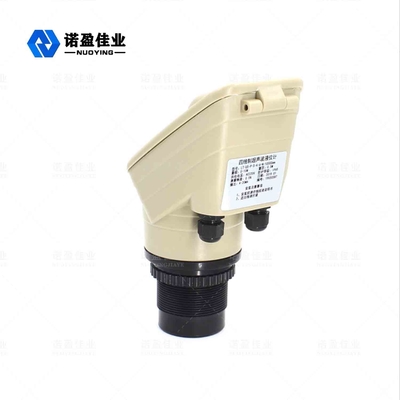

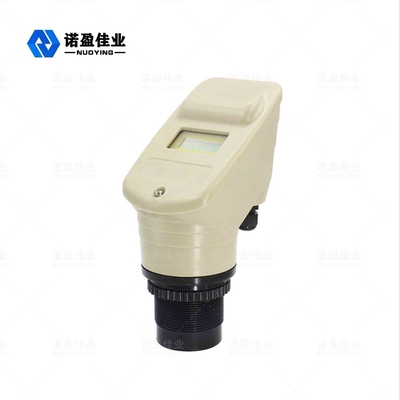

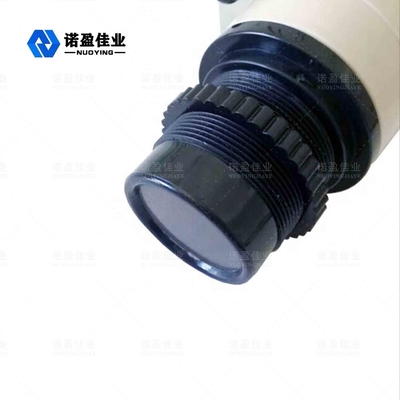

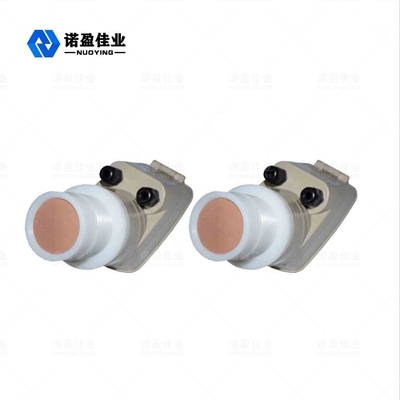

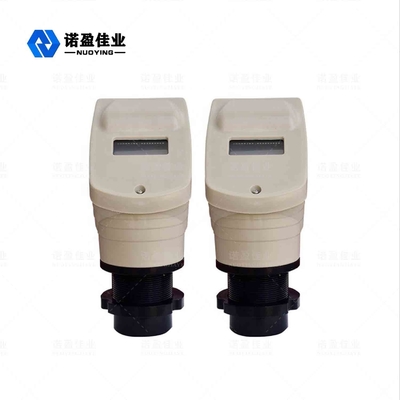

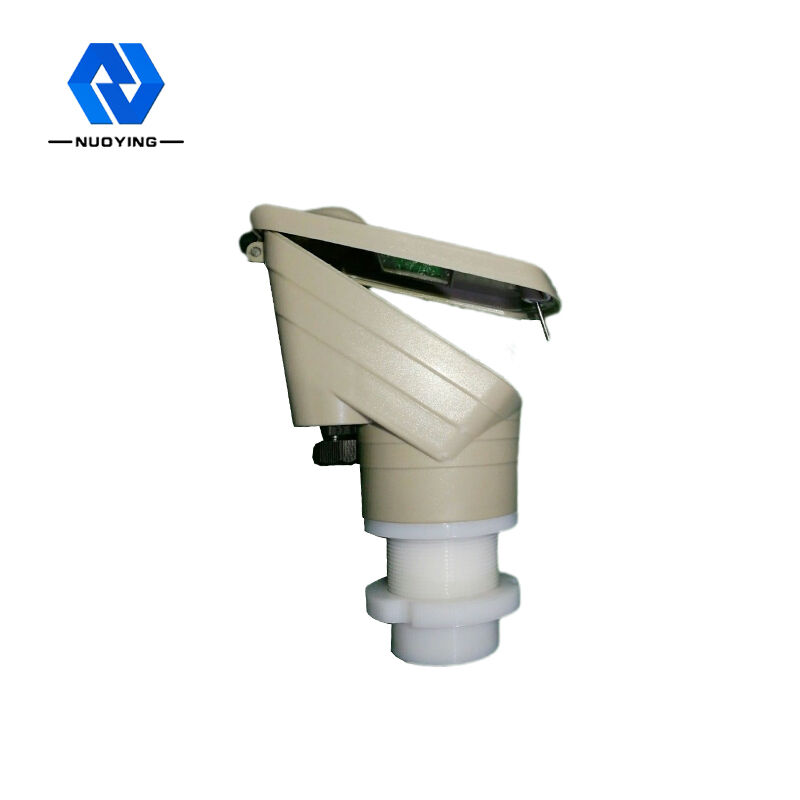

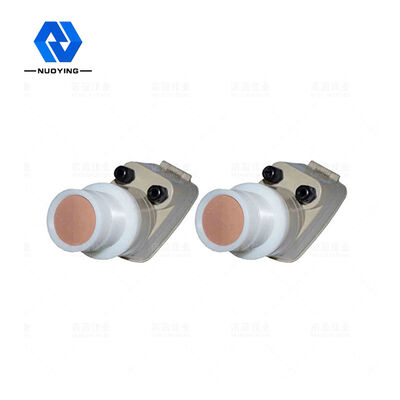

Ürün adı | Ultrasonik Seviye Sensörü |
Ölçüm aralığı | 20~30m(sıvı);10~15m(katı) |
Kör Alan | 0,6~0,8m |
Hassas | Tam ölçüm aralığının %0,2'si (havada) |
Ekran çözünürlüğü | 1cm |
Akım Çıkışı | 4~20mA |
Çıkış Çözünürlüğü | Tam ölçüm aralığının %0,03'ü |
Çıkış Yükü | 0~600Ω |
Röle Çıkışı | üst limit ve alt limit kontrolü |
Röle Spesifikasyonu | 5A 250VAC/30VDC |
parametre seti | 3 algılama düğmesi |
Orta Sıcaklık | -45°C~ 95°C |
Tespit Süresi | 1 S |
Kurulum | flanş veya destek |
Akustik Dalga Işın Açısı | 8°(3db) |
Basınç Aralığı | ±0.3MP |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Ultrasonik Seviye VericiÇalışma Prensibi
Ultrasonik seviye ölçer, kabın üstüne monte edilmiştir.Elektronik ünitenin kontrolü altında, prob, elektronik ünitenin kontrolü altındaki nesneye bir ultrasonik darbe ışını iletir.Akustik dalga, nesnenin yüzeyi tarafından yansıtılır.Yansıyan ekoların bazıları prob tarafından alınır ve elektrik sinyallerine dönüştürülür.Ultrasonik dalganın yeniden iletimi ve yeniden alınması arasındaki zaman farkına ve bilinen ses hızına göre nesne seviyesinin değişimi belirlenir.Mikrodalga sinyali elektronik cihaz tarafından işlenir ve son olarak nesne düzeyi ile ilgili elektrik sinyaline dönüştürülür.
