Ürün ayrıntıları:
|
Güç kaynağı gerilimi: | DC24V | Ortam sıcaklığı: | -40~60℃ |
---|---|---|---|
çıkış: | M20*1.5 (iç dişli) | Hata: | ±10mm |
Yük empedansı: | 550Ω(güç kaynağı 24V.DC olduğunda) | Çıkış sinyali: | 4-20mA |
Vurgulamak: | DC24V Manyetik Şamandıra Seviye Göstergesi,Manyetik Şamandıra Seviye Göstergesi Dijital Çıkış,manyetik su seviyesi göstergesi |

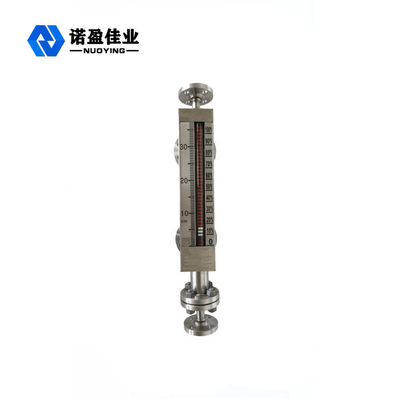

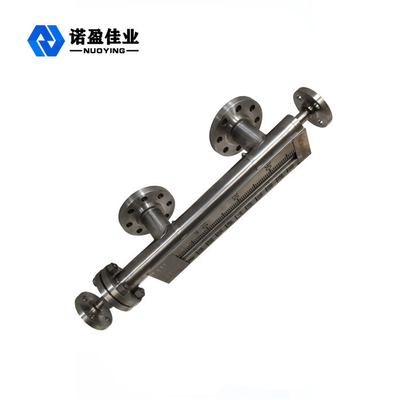

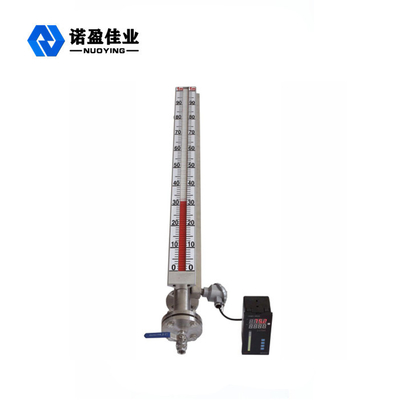

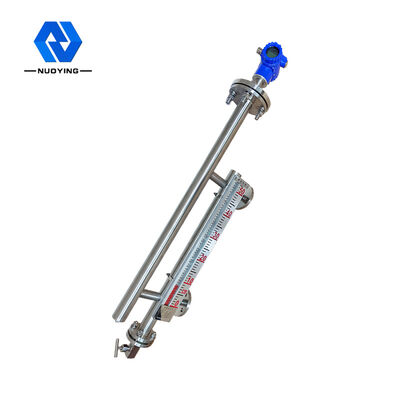

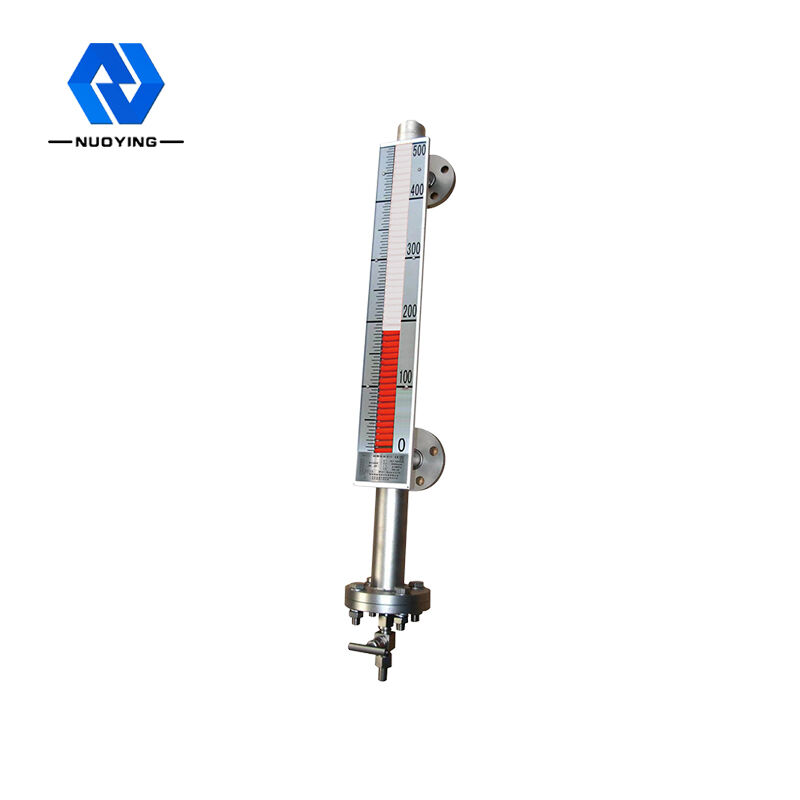

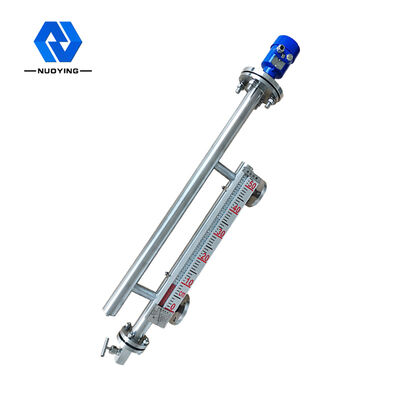

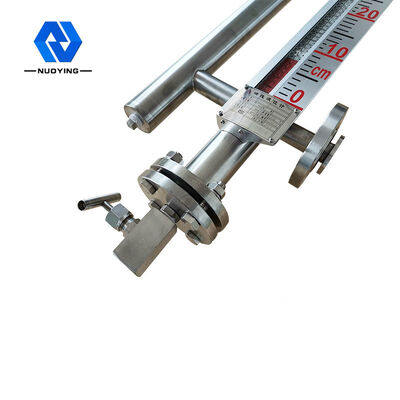

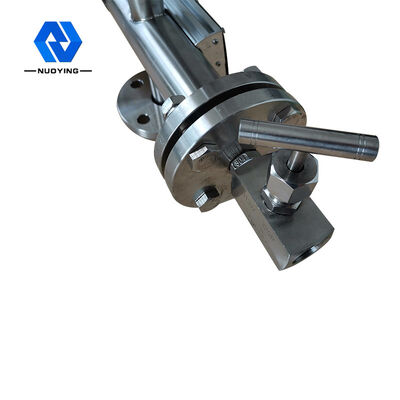

Manyetik Şamandıra Dijital Çıkış Seviye Göstergesi Manyetik Çevirmeli Seviye Göstergesi
Manyetik Şamandıra Dijital Çıkış Seviye Göstergesi Manyetik Çevirme Seviye Göstergesi Açıklama:
Seviye göstergesi, sıvı seviyesi alarmı ve seviye vericisi olarak yapılandırılabilir.Uzun menzilli sıvı seviyesi üst ve alt ışık göstergesi ve sesli alarm sağlayabilir.Verici, seviye değişimini doğrusal olarak 4~20Ma.DC standart akım sinyaline dönüştürebilir ve bu sinyal, uzun menzilli sıvı seviyesi/mod ekranı elde etmek için ikincil bir cihazla kullanılabilir. Geniş bir ölçüm aralığına, iki renkli floresan ekrana sahiptir. , iyi geceler etkisi, korozyon direnci, patlama önleyici, güvenli ve güvenilir.Endüstriyel ve deniz iletişiminde çeşitli kaplar, su, endüstriyel kirlilik, çeşitli yağlar, sıvılaştırılmış gaz, asit ve alkali vb. sıvı seviyesinin ölçümüne uygulanabilir.
Manyetik Float Dijital Çıkış Seviye Göstergesi Manyetik Flip Seviye Göstergesi Parametreleri:
Ölçüm aralığı | 0~6000mm |
Hata | ±10mm |
Çıkış sinyali | 4~20mA.DC |
Yük empedansı | 550Ω(güç kaynağı 24V.DC olduğunda) |
Güç kaynağı voltajı | 24V DC |
Çıkış | M20*1.5 (iç dişli) |
Ortam sıcaklığı | -40~60℃ |
Tehlike sınıflandırması | dIIbt1-4, ibIIBT4 |
Dış koruma sınıflandırması | IP65 |
Manyetik Şamandıra Dijital Çıkış Seviye Göstergesi Manyetik Çevirmeli Seviye GöstergesiPrensip:
Verici, bir sıvı seviye sensörü ve bir dönüştürücüden oluşur.Sensör, iç çaplı 20 paslanmaz çelik borunun içine monte edilmiş ve ölçüm tüpünün dışına sabitlenmiş bir dizi küçük indükleme anahtarı ve rezistörden oluşur.Dönüştürücü elektronik modüllerden oluşur ve sensörün bağlantı kutusuna monte edilmiştir.
Manyetik şamandıraların bağlanmasıyla sensör, sıvının değişimini direncin direncinin değerine dönüştürür ve dönüştürücü tarafından 4~20mA.DC standart akım sinyaline dönüştürür ve bunu gerçekleştirmek için ikincil alete gönderir. uzak sıvı seviyesi/mod ekranı.
Devreye alma, kullanım ve bakım
1, verici hata ayıklama yöntemi
Manyetik çeliği sıvı seviye sensörünün sıfır konumuna yerleştirin.Bu anda, sensörün en alt kamış anahtarı içeri çekilir. Çıkışı 4~20mA yapmak için “sıfır” potansiyometresini ayarlayın;daha sonra mıknatısı tam ölçekte yerleştirin ve "Aralık" potansiyometresini ayarlayın, çıkış 20 mA'dır.Tekrar tekrar birkaç kez hata ayıklama tamamlanabilir.
2, kurulum önlemleri
(1) Seviye göstergesi takıldığında, ölçüm tüpüne hiçbir yabancı maddenin girmesine izin verilmez.
(2) Seviye göstergesi, konteynerin yan tarafına dikey olarak monte edilmelidir.Şamandıra ölçüm tüpüne takıldığında, mıknatısın bir ucu yukarı doğrudur ve onu ters çevirmeyin.
3, işletmeye alınması gereken hususlar
Seviye göstergesi çalıştırıldığında, önce üst valfi yavaşça açın ve ardından alt valfi yavaşça açın, böylece kaptaki basınç ortamının hızla ölçüm tüpüne akmasını önlemek için ölçülen sıvı yavaşça ölçüm tüpüne girer. şamandıranın hızla yükseldiğini ve bunun sonucunda Tüp izlemenin çalışmadığını gösterir.
4, seviye göstergesinin bakımı
(1) Ölçülen ortam yabancı maddeler ve tortular içerdiğinde, ölçüm tüpü ve şamandıra periyodik olarak temizlenmelidir.Şamandırayı temizlerken uygun temizlik maddesi kullanılmalıdır.Manyetik demanyetizasyonu önlemek için açık alevle dövmeyin veya kızartmayın.
(2) Sıvı seviye göstergesinin uzun süreli kullanımından sonra, özellikle yüksek sıcaklık koşullarında uzun süreli kullanımdan sonra, gösterge izlemenin esnek olmadığı tespit edilirse, önce şamandıralı manyetik çeliğin manyetik alan gücü kontrol edilmelidir. .Manyetik alan demanyetize edilmişse, manyetik çelik veya şamandıra değiştirilmelidir.
